苏格兰轭式直线往复传动机构

　　这套苏格兰轭（Scotch Yoke）机构是机械原理教学与直线往复传动设计中非常经典的一种运动转换装置，核心作用是把旋转运动直接转化为严格的简谐直线往复运动。与常见的曲柄滑块机构相比，苏格兰轭用一个开有纵向滑槽的轭架替代了连杆与滑块铰接点，曲柄销直接嵌入轭架滑槽内，当曲柄随主轴匀速回转时，销柱在滑槽内上下滑动的同时推动轭架沿水平方向做往复平移，输出端的位移随曲柄转角呈正弦规律变化，运动特性干净、可预测，这也是它在需要精确简谐运动场合长期被采用的原因。

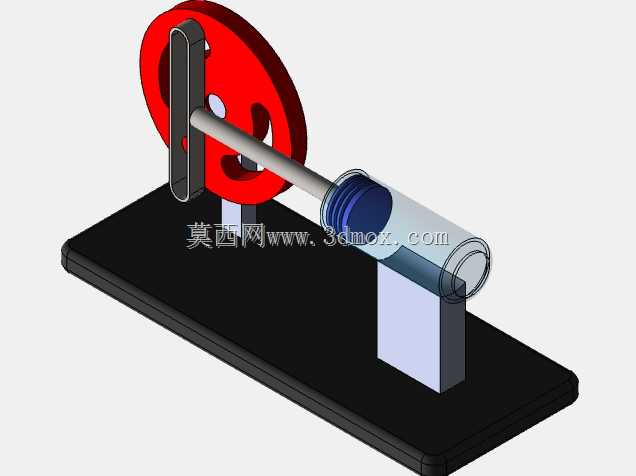

　　从结构组成看，整套装置布置在一块黑色底板上，便于台面安放与演示。动力输入端为红色大直径飞轮兼曲柄盘，盘面上偏心位置安装曲柄销，飞轮本身提供转动惯量，能够在往复负载波动时储存和释放能量，抑制死点附近的转速跌落，让运转更平稳。飞轮通过主轴支承在立式轴承座上，主轴横向贯穿，将扭矩传递到偏心销。轭架部分为竖直布置的开槽构件，滑槽与曲柄销配合，把销的圆周运动分解为沿槽的相对滑动和沿轴向的水平推动。轭架下端与水平活塞杆刚性连接，活塞杆穿过透明的气缸筒导向段，最终在蓝色活塞与缸体之间形成直线运动输出，整个运动链清晰可见。

　　实际工程中，苏格兰轭机构常见于往复泵、蒸汽泵、小型压缩机、阀门驱动、试验台简谐激振装置以及教学演示设备。它的突出优点是输出位移严格遵循正弦曲线，加速度变化连续平滑，没有普通曲柄滑块因连杆摆角带来的高阶谐波分量，因此在对运动规律要求严格、希望简化动力学计算的场合很有价值。零件数量少、铰接点少、磨损环节集中在销与滑槽的配合面上，维护点明确。设计时需要重点关注曲柄销与滑槽侧壁的接触应力，由于销在槽内为滑动接触，比压和润滑条件直接决定寿命，通常会在销上加衬套或滚针，并对滑槽工作面进行淬火或镶耐磨板处理。

　　建模思路上，这套模型把运动副关系表达得比较完整：飞轮与主轴之间采用回转约束，主轴与轴承座之间为旋转副，曲柄销与轭架滑槽之间构成滑动兼驱动的高副，轭架连同活塞杆、活塞相对缸体做平移副。配合尺寸上要保证滑槽宽度与销直径的合理间隙，过紧会卡死，过松则产生冲击和噪声；槽的长度需覆盖曲柄销在竖直方向的全部行程，即两倍偏心距，再留出端部余量避免越程碰撞。水平方向的总行程等于两倍曲柄偏心半径，这是确定安装边界的关键参数——选型时缸体长度、活塞伸出极限位置以及底板上两支座的跨距都要据此校核，确保活塞在前后止点都不与缸盖干涉，轭架在行程端点也不触碰飞轮盘面。

　　安装边界方面，底板承担全部支承，两个立式支座分别承托飞轮主轴和缸体，二者的同轴度和平行度需要在装配时控制：主轴轴线应与活塞杆运动方向垂直，轭架滑槽方向保持竖直，否则会产生侧向分力，加剧滑槽和活塞导向段的偏磨。缸体与支座、轴承座与底板之间都建议设置定位止口或销孔，保证反复拆装后位置精度可复现。外形上飞轮直径较大，是径向尺寸的控制因素，设计防护罩或布置周边管路时要在飞轮外缘留出安全间隙；轴向长度则由缸体行程和轭架摆动空间共同决定。

　　对于三维建模从业者，这套机构是练习运动副定义、干涉检查和运动仿真的良好载体：可以通过设定曲柄匀速转动，测量活塞杆的位移、速度、加速度曲线，直观验证正弦输出特性；也可以对比改变偏心距后行程与最大加速度的变化规律，理解偏心半径对动力学性能的影响。在结构细节上，飞轮的减重孔、活塞与缸壁的配合、滑槽端部的圆角过渡以及支座的加强筋，都体现了兼顾刚性与轻量化的设计取舍，整体装配关系简明而完整，适合作为往复传动方案的参考构型。
