电源变压器花型底部安装固定外壳

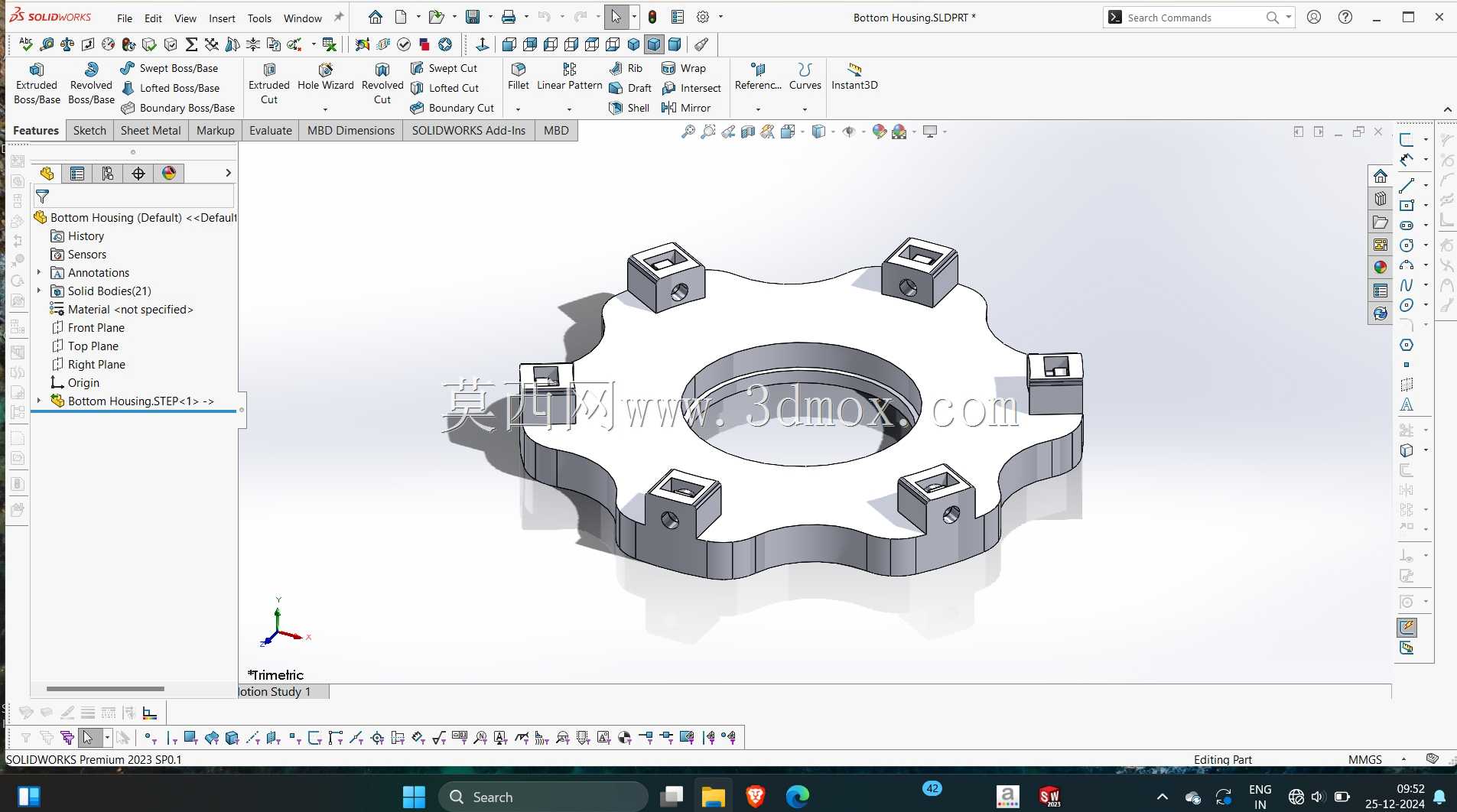

　　这款底部外壳是电源变压器的核心安装承载构件，在中小功率环形电源变压器的整机装配场景中承担着定位、防护、绝缘隔离的多重作用，常见于工业控制电源、通讯设备供电模块、小型机电设备供电单元的配套结构中，是变压器与设备安装基面之间的衔接载体。从结构设计来看，整体采用中心镂空的花型轮廓，中心通孔完全匹配环形变压器的铁芯内圈尺寸，既可以避让变压器的中心穿线空间，也能为铁芯提供周向的定位支撑，避免变压器在壳体内发生径向窜动。

　　周向均匀分布的六个带安装孔的凸台，是整个外壳的核心受力点位，每个凸台都做了加厚处理，凸台上的安装孔分为两类，朝向外侧的孔位用于将整个变压器组件固定在设备的安装基板上，朝向中心的孔位则用于锁紧变压器本体与外壳，保证绕组、铁芯与外壳之间的连接刚性，即便是设备存在运输振动、运行震动的工况，也不会出现变压器移位、接线拉扯松脱的问题。花型的外轮廓并非刻意做造型设计，而是完全匹配变压器绕组的外边缘轮廓，相邻凸台之间的内凹弧面刚好贴合绕组的外侧弧度，在不额外占用安装空间的前提下，最大化利用壳体内部的容纳空间，相比传统的圆形外壳，这种花型结构可以减少壳体材料的用量，同时在相邻凸台之间留出足够的散热间隙，让变压器工作时产生的热量能够顺着间隙自然流通散出，避免封闭壳体导致的热量积聚，影响绕组的绝缘寿命。

　　设计过程中需要严格控制安装孔的位置度公差，六个周向凸台的安装孔中心必须在同一分度圆上，保证安装时螺丝可以顺利穿入设备基面上的对应螺孔，不会出现偏孔无法装配的问题；凸台的高度也经过精准核算，既要保证外壳底面与设备基面之间留出足够的爬电距离，满足电气绝缘的安全要求，也要控制整体高度不会让变压器的总安装尺寸超出设备预留的空间边界。中心通孔的边缘做了圆角过渡处理，避免穿线时尖锐的边角刮破导线的绝缘层，造成短路隐患；壳体的壁厚保持均匀，避免注塑成型时出现缩痕、变形等缺陷，保证壳体的平面度，安装后不会出现翘曲导致的受力不均问题。

　　在实际装配场景中，这款外壳直接与环形变压器的底部端面贴合，铁芯的下端面抵在外壳的中心支撑环面上，绕组的下端则落在花型轮廓的支撑面上，六个凸台的锁紧孔位对应变压器骨架上的固定柱，打螺丝锁紧后，整个变压器与外壳形成一个刚性整体，后续设备总装时，只需要将外壳上的六个外侧安装孔对准设备安装位的螺孔，即可快速完成变压器组件的固定，不需要额外做定位调整，能够有效提升生产线的装配效率。同时这种结构的外壳也能对变压器的底部绕组起到防护作用，避免装配过程中工具、线材磕碰损伤绕组的绝缘层，也能阻挡设备运行过程中产生的金属碎屑、灰尘直接落在绕组表面，降低绝缘失效的风险。在安装边界的核算上，外壳的最大外轮廓直径、总高度、安装孔的分度圆直径、孔径大小都需要和对应功率的变压器参数完全匹配，不同功率的变压器铁芯尺寸、绕组外径存在差异，这款外壳的尺寸参数适配额定功率在100W-300W区间的环形电源变压器，安装时只需要在设备基面上开出对应分度圆的螺孔，预留出略大于外壳最大外径的安装空间即可，不需要额外设计复杂的固定结构，能够大幅降低设备供电部分的结构设计工作量。
