八极6.3mm接线片连接端子结构

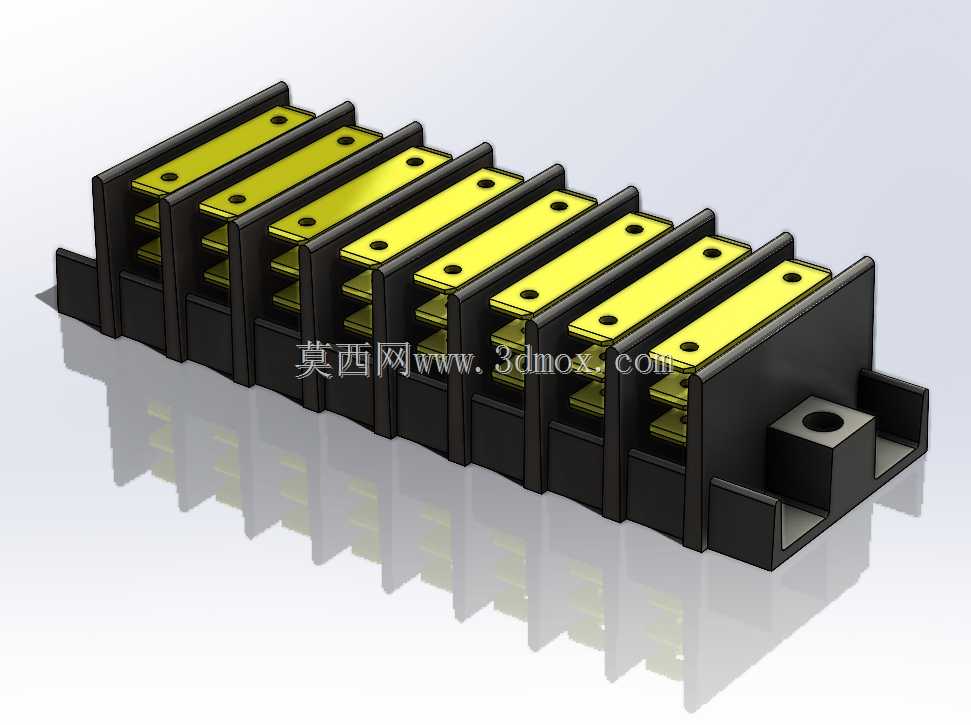

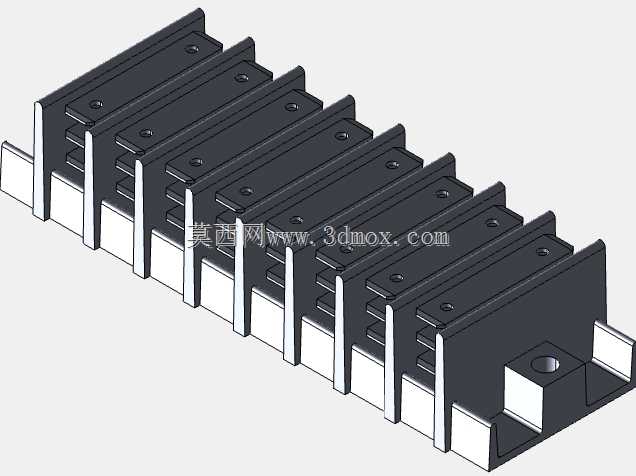

　　该模型呈现的是一种用于电气柜、电源模块、变压器周边及工业控制设备中的多极接线端子组件。主体由8个并列极位组成，每个极位对应一组6.3mm规格接线片连接结构，适合在需要集中转接多组导线的位置使用。端子整体采用长条堆叠式布置，黑色绝缘隔片与黄色导电连接片交替排列，既形成清晰的极间分隔，也让装配人员能够快速识别各连接位置。

　　从实际使用场景看，这类端子常见于交流稳压装置、配电单元、电源进线模块、测试台架以及小功率电气设备内部。设备运行时，多根导线需要在有限空间内完成可靠接入，若直接采用散线压接，后期维护、检修和更换会比较困难；通过多极端子排进行过渡，可以把进线、出线或绕组引出线统一固定在对应极位上，使走线更规整，也便于按极位排查通断关系。

　　结构设计上，端子的绝缘壳体承担隔离和支撑作用。相邻极位之间设置立壁，形成沿长度方向连续排布的隔仓，能够降低不同极性导体之间误接触的风险。黄色金属连接片位于各极位上部，片体上预留安装孔，可与6.3mm接线片配合，通过螺钉或紧固件完成压接。金属片在绝缘槽内定位，避免装配时发生侧向偏移；端部还设置带孔安装座，可用于端子组件在钣金底板、绝缘板或设备壳体上的固定。

　　建模时需要重点把握导电片与绝缘隔片的装配关系。金属连接片并非独立悬浮，而是嵌入黑色绝缘框架的槽位中，片体上方露出连接区域，下方与隔仓形成限位。多个极位按等距方式重复排列，适合采用阵列思路建立主体，再对端部固定结构、侧向挡边和底部支撑细节进行差异化处理。绝缘件边缘的台阶、凹槽和加强壁不仅是外观特征，也对应真实模具成型中的壁厚过渡与装配导向。

　　外形边界方面，组件呈长条形，8个极位沿长度方向连续展开，宽度方向由两侧绝缘护板限定，高度方向则包含底部支撑、中部隔仓和上部接线片三层结构。安装时需要在设备内部预留长条状平面区域，同时在接线片上方保留螺钉操作空间，在导线接入侧保留压接端子和线束弯曲半径。端部固定孔附近应避免与其他金属件过近，以防爬电距离不足。

　　功能特性上，该端子强调多回路集中连接、极间绝缘和拆装便利。6.3mm接线片属于常见电气连接规格，能够适配一定截面范围内的导线端头等标准件。多极并列结构使同一组件可同时完成多路连接，减少零散端子数量；黑色绝缘隔片将各极金属件封闭在独立空间内，黄色导电片则提供稳定的接触与承载面。对于结构工程师而言，在整机布局阶段可将其作为电气连接边界件考虑，提前确定安装孔位、走线方向、端子螺钉工具空间以及与外壳防护面的距离。

　　三维表达中还应注意材料视觉与结构逻辑的一致性：绝缘部分表现为深色成型件，边角具有塑料件常见的壁厚和拔模倾向；导电片为平板金属件，表面平整，孔位中心与接线片压接区域对应；底部反射面虽为渲染效果，但模型本身的支撑脚和端部座体应保证放置稳定。整体结构不复杂，却集中体现了电气连接件在绝缘、导电、固定和维护方面的工程要求。
