船用舷外发动机专用锁紧垫圈结构设计

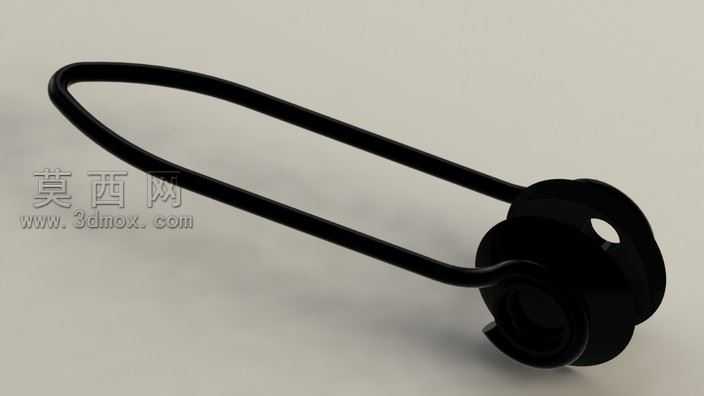

本模型为船用舷外发动机配套的专用锁紧垫圈，建模阶段采用参数化特征构建方式，先绘制长条形弹性臂的轮廓草图，通过扫描特征生成连续的弧形弹性臂结构，保证臂身的截面尺寸均匀一致，满足弹性形变的力学要求。针对端部的锁紧盘结构，采用旋转凸台生成基础盘体，再通过拉伸切除加工出定位通孔与卡槽结构，精准还原垫圈与发动机安装位的配合特征，建模过程中对弹性臂与锁紧盘的衔接位置做了圆角过渡处理，避免应力集中导致的部件断裂问题。材质设置上选用弹簧钢材质参数，调整材质的金属粗糙度为0.3、反射率为0.6，渲染阶段采用哑光黑表面处理效果，还原船用配件的防腐涂层外观，同时添加环境光遮蔽效果，凸显弹性臂的弧形轮廓与锁紧盘的层叠结构细节。结构设计上，该垫圈采用双弹性臂一体式结构，长弧形臂身可在安装后提供持续的轴向预紧力，端部带孔的锁紧盘可通过定位销与发动机壳体固定，防止垫圈在发动机高频振动下出现松脱移位，卡槽结构可与发动机轴部的卡位配合，实现周向防转功能。设计过程中重点考量舷外发动机的高振动、高湿度使用场景，弹性臂的长度与弧度经过反复参数调整，保证预紧力处于合理区间，既不会因压力过大导致安装困难，也不会因压力不足出现密封失效、部件松脱的问题，整体结构无冗余设计，在满足锁紧、防松功能的前提下尽可能压缩部件体积，适配舷外发动机紧凑的安装空间，所有配合尺寸均按照通用船用发动机的安装标准设定，可直接用于装配验证与结构演示。
