摆锤式多人乘坐游乐设施结构设计

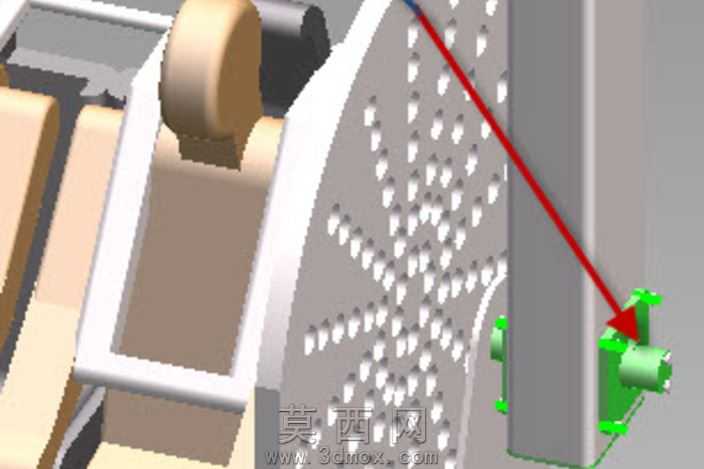

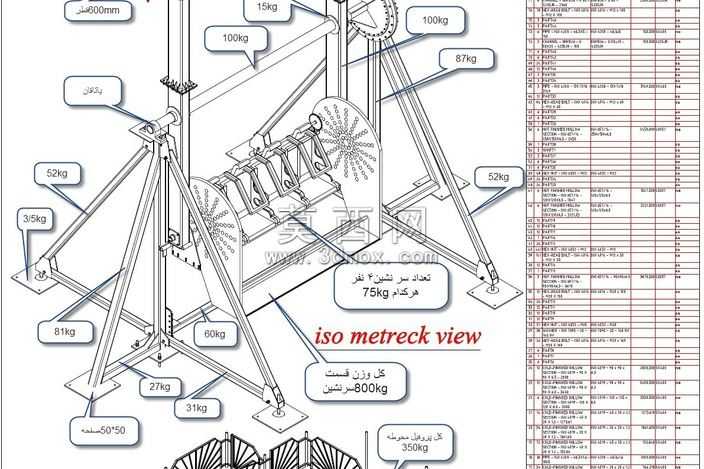

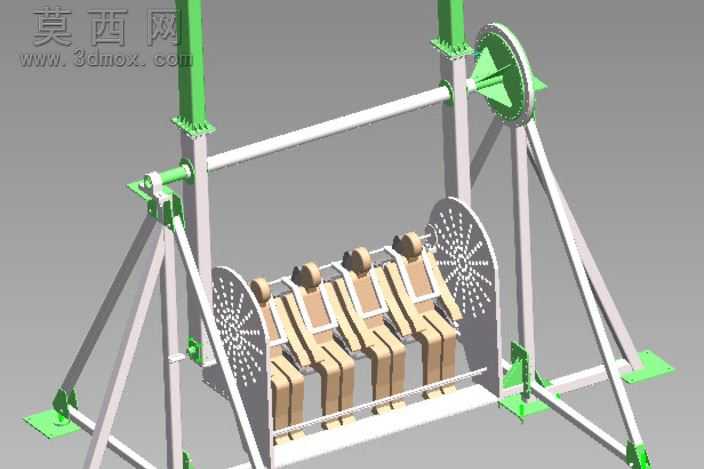

本作品为摆锤式多人乘坐游乐设施的三维结构设计，建模阶段依托三维设计软件完成全参数化零件搭建，从底部支撑脚座、斜向支撑钢架、顶部承重横梁到摆动主轴、摆臂框架、乘客座椅单元、端部传动轮组均采用独立零件建模后完成虚拟装配，全程遵循机械设计的装配约束逻辑，各部件间的连接关系、运动间隙均经过干涉校验，确保结构在虚拟环境下可实现预期的摆动动作，不存在零件穿模、运动卡滞的问题。渲染阶段针对不同部件的材质特性做了区分设置：底部支撑脚座、端部传动轮盘、顶部固定支座采用哑光绿色金属漆材质，模拟实际设备的防锈涂装效果；支撑立柱、摆臂主杆、斜撑杆件采用银灰色磨砂金属材质，还原钢结构型材的真实质感；乘客座椅单元采用暖棕色哑光硬质塑料搭配浅米色软包材质，区分座椅骨架与乘坐接触面的不同材质属性；传动部位的齿轮、转轴部分做了金属光泽微调，凸显机械传动结构的精密感。结构设计上采用双侧三角支撑钢架作为主体承重结构，通过底部加宽脚座分散设备运行时的动载荷，提升整体稳定性；摆动端采用双侧辐条式轮盘作为摆臂端部的配重与装饰结构，轮盘表面做放射状镂空处理，在保证结构强度的同时降低摆臂自身重量，减少驱动端的负载；乘客座椅采用并排五座布局，每个座椅配备独立的安全压杆结构，座椅之间设置横向连接杆件强化整体框架刚度，确保乘坐单元的结构可靠性；顶部摆动主轴采用带座轴承与支撑立柱连接，降低摆动过程中的转动摩擦阻力，端部设置大直径传动齿轮，可对接驱动机构实现摆臂的往复摆动动作。设计思路围绕小型游乐设施的安全性、趣味性与结构易加工性展开，整体结构采用标准化型材与板材拼接设计，多数零件可通过切割、焊接、钻孔等常规机加工工艺完成制作，降低实际生产的加工难度；结构受力点均做了加厚与加强筋设计，重点承重部位预留了螺栓安装位，方便实际组装时的紧固件连接，同时兼顾设备后期维护的拆装便利性。
