双铰接联动摆臂机械支撑构件

　　在自动化产线的往复摆送工位、小型工装夹具的联动锁止机构以及轻工设备的角度调节模块里，这类带双同轴铰接孔的异形摆臂构件承担着动力传递与姿态约束的核心作用。从实际装机场景来看，它既可以作为手动夹具的压紧摆臂，绕上端铰接轴完成小角度回转，下端的卡槽结构直接卡入工件定位凸台，配合锁紧件实现工件快速装夹；也可以嵌入小型交流稳压设备的调压联动机构中，作为碳刷架的驱动摆杆，将调压丝杆的直线位移转化为碳刷沿调压器柱面的平稳滑动，完成输出电压的动态补偿。

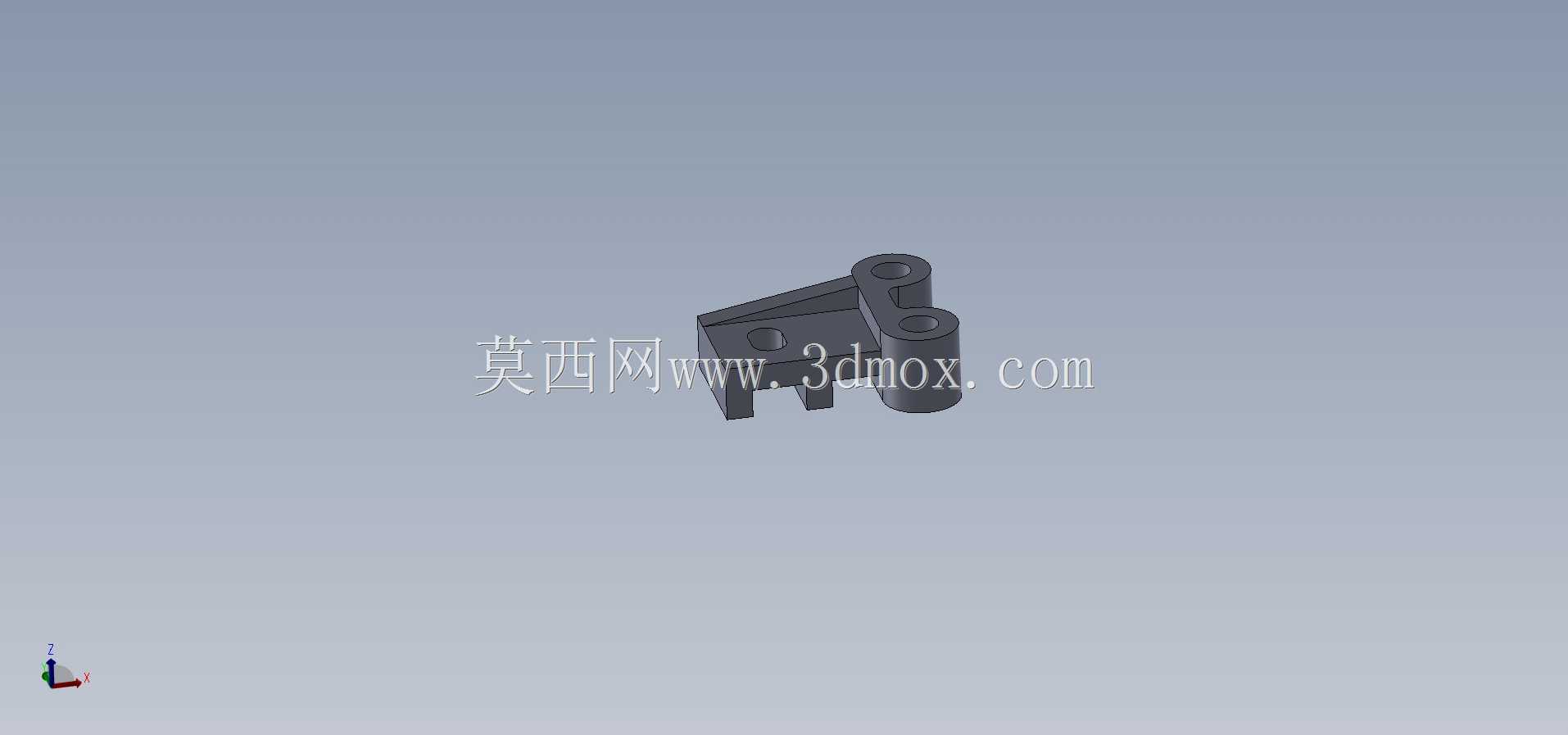

　　从结构设计逻辑拆解，构件上端并列布置两个带同轴通孔的圆柱铰接座，孔位同轴度在建模阶段就通过共轴约束严格管控，实际加工后铰接销穿入后摆臂回转无卡滞，双孔布局相比单铰接耳大幅提升了铰接部位的抗侧向载荷能力，长期往复摆动不会出现耳板弯折变形。摆臂主体采用变厚度异形板过渡，从铰接座区域向下方夹持端逐步收窄，在保证整体刚性的前提下削减了非受力区域的材料余量，既控制了构件自身重量，降低摆臂往复动作的转动惯量，也避免了多余结构和周边其他联动零件发生运动干涉。下端设置的开口卡槽与侧向凸台，分别对应工件定位和驱动件连接两个功能：卡槽的开口宽度匹配常用工装定位销的外径，装配时可以直接卡入销体，不需要额外加工连接通孔；侧向凸台预留的安装面可以贴合驱动连杆端头，通过紧固件锁固后传递直线驱动力。

　　建模过程中首先绘制摆臂的主体轮廓草图，将铰接孔中心距、摆臂有效力臂长度、卡槽中心到铰接轴线的垂直距离这些核心装配尺寸优先锁定，这些尺寸直接决定机构的传动比和摆角范围：力臂长度偏差过大，会导致驱动端行程不足，压紧构件无法到达锁止位置，或者调压碳刷的滑动行程覆盖不到额定调压区间。主体轮廓采用拉伸特征生成基础实体后，对两个铰接圆柱部位做凸台拉伸，保证铰接孔周边的壁厚满足抗挤压要求，销轴反复拆装也不会出现孔口开裂。所有棱边位置都添加了铸造或机加工对应的圆角特征，既消除应力集中隐患，也符合实际零件的加工工艺要求，避免锐边在装配时划伤操作工人或损坏配套密封件。

　　安装边界层面，两个铰接孔的内径匹配标准小规格圆柱销，铰接座的外圆直径和相邻安装板的预留间隙控制在合理范围，摆臂全程摆动范围内，外圆边缘不会和安装板侧壁发生摩擦。摆臂的整体厚度适配常规工装夹具的侧板间距，装入两侧安装板之间后，轴向预留少量窜动间隙，既不会因为间隙过大出现摆臂晃动，也不会因为间隙过小出现转动卡涩。下端卡槽的深度经过校核，卡入定位销后，摆臂摆动到极限位置时卡槽不会从销体中脱出，侧向凸台的安装孔位和配套连杆端头孔位完全对应，紧固件锁固后接触面贴合均匀，动力传递过程中不会出现局部应力过载。在稳压设备的联动场景中，该摆臂的运动轨迹经过运动仿真验证，全程不会和设备内部的线圈支架、调压弹簧等周边零件发生干涉，摆动过程平顺，没有死点位置，配合复位弹簧可以精准停留在任意调压工位，保证电压调节的响应速度和定位精度。构件的材质选型适配常规工装使用场景，采用普通碳素结构钢即可满足强度要求，铰接孔部位可根据高频往复使用需求做局部淬火处理，提升孔壁耐磨性能，延长整套机构的服役周期。
