交流稳压器卡扣式绝缘固定支架

　　该结构件属于交流稳压供电设备内部的限位固定类塑胶支架，在台式稳压电源、工业交流稳压器、小型调压供电柜的装配环节中，主要承担线束导向、绝缘隔离、相邻功能模块卡位的作用，替代传统金属支架需要额外加装绝缘衬垫的装配方案，在批量生产的稳压设备装配线上可以减少零件数量，降低装配工位的操作复杂度。

　　从实际使用场景来看，这类支架通常安装在稳压器内部靠近调压线圈、碳刷滑动组件的侧边区域：稳压器工作时内部存在交变磁场，金属支架如果距离线圈过近，既可能产生感应涡流带来不必要的温升，也存在线束绝缘层磨损后搭接金属件引发短路的风险，采用一体成型的绝缘塑胶支架后，支架本体本身就具备电气绝缘属性，线束沿支架中部的半开放槽位走线时，即使线材外层绝缘出现轻微磨损，也不会直接和周边金属机架导通，大幅提升设备长期运行的安全冗余。

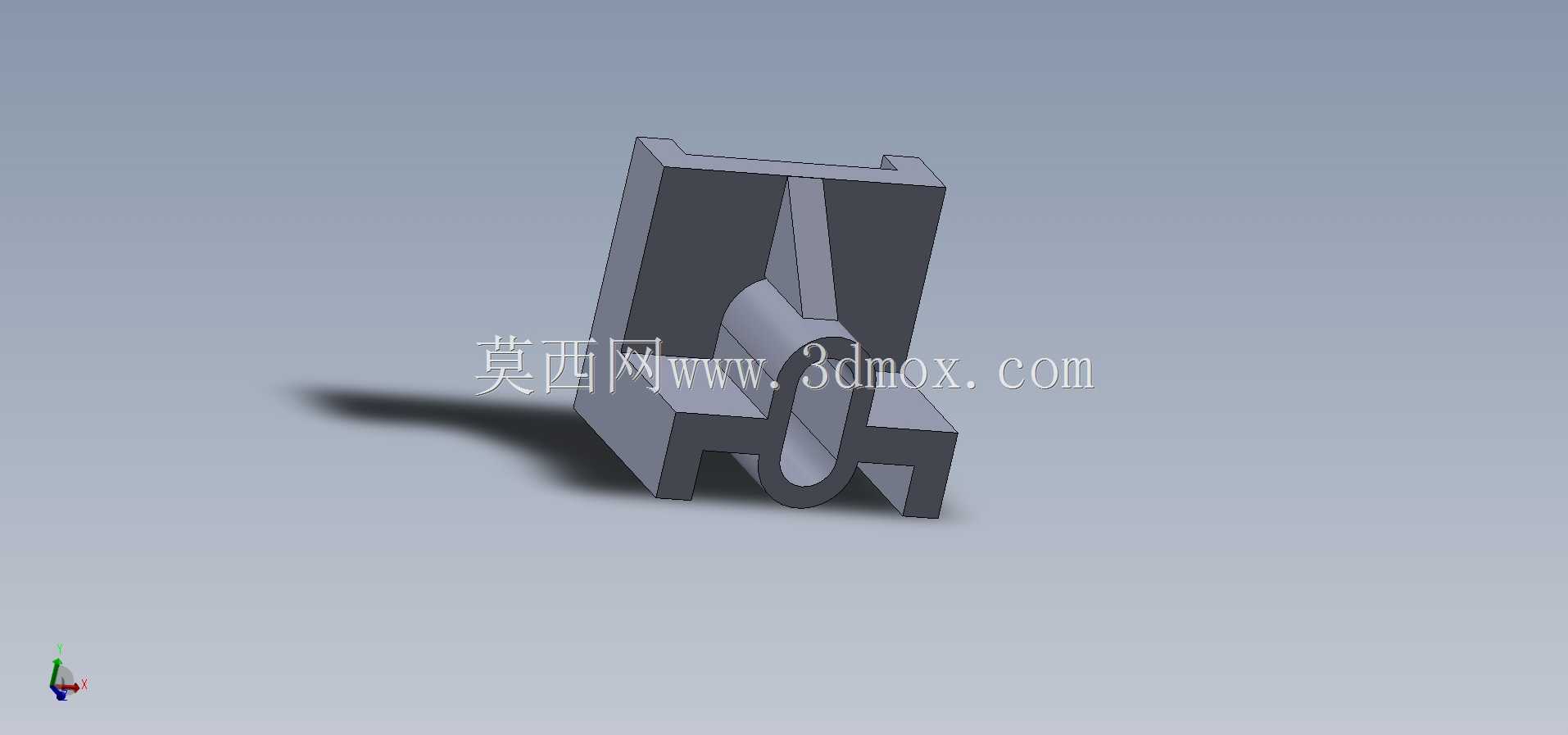

　　结构设计上，零件整体采用一体注塑成型思路，没有额外的拼接装配特征：上部两侧伸出的带挡边立板构成卡位槽，槽口宽度匹配稳压器内部钣金机架的折弯边厚度，装配时不需要额外锁付螺丝，将支架对准机架侧边的卡位缺口推入，立板内侧的倒扣特征就会卡入钣金预设的方孔内，完成轴向与径向的限位，徒手即可完成装配，在流水线批量作业时不需要额外取用螺丝、弹垫、螺母等标准件，单工位装配耗时可以压缩到数秒，也避免了金属螺丝在设备内部松动脱落、掉入调压线圈间隙引发卡滞的隐患。零件中部的半圆柱型通槽是核心的走线与限位结构，槽体内径匹配常用的设备内部电源线、信号线外径，线材压入槽内后，槽体两侧的圆弧挡边会对线材形成周向约束，避免设备运输过程中线材受振动移位，摩擦碳刷滑动轨道或者调压绕组表面；槽体下方延伸出的U型开口结构兼具弹性让位功能，当不同批次线材外径存在小幅公差偏差时，U型开口可以产生微量弹性形变，既不会出现线材过细无法卡紧、走线松垮的问题，也不会因为线材外径偏粗出现压入困难、甚至挤裂塑胶支架的情况。下部两侧的水平凸台构成支撑脚，凸台的底面为平整贴合面，装配后贴合在设备内部的绝缘隔板上，分散支架承受的压力，避免支架长期受力出现倾斜变形。

　　外形尺寸与安装边界方面，该零件属于小型内嵌式结构件，整体高度适配稳压器内部机架侧边的预留安装空间，不会向上凸出干涉上方的调压碳刷往复运动行程，也不会向下延伸触碰底部的接线端子排；两侧立板的外边缘距离控制在内部钣金安装位的安全间隙以内，推入装配时不会和周边的电容、整流桥等元器件发生空间干涉。建模过程中所有壁厚保持均匀，主体壁厚控制在注塑工艺合理区间，转角位置全部做圆弧过渡，既避免塑胶件注塑冷却时在壁厚突变位置产生缩痕、内应力集中，也消除了尖角位置在长期受振动情况下出现应力开裂的风险；卡位倒扣的导入端做了斜角导向，装配推入时斜角会先接触钣金孔边缘，引导塑胶立板产生微量弹性变形顺利滑入，倒扣完全穿过钣金孔后立板回弹，卡位面贴紧钣金背面实现防脱，拆卸维护时只需要用一字螺丝刀轻撬倒扣位置即可取出，不会破坏周边的线圈与线束。在稳压器的长期运行场景中，这类支架还要耐受设备内部的工作温升，材料选型上会选用具备一定耐温等级的绝缘工程塑料，在设备连续带载工作、内部环境温度升高的情况下，支架不会出现软化变形，卡位力度保持稳定，线束的固定位置不会发生偏移，同时塑胶材料本身具备一定的阻尼特性，可以吸收设备运行时碳刷滑动、铁芯振动传递过来的微量震动，降低线束和金属机架之间摩擦产生的异响与绝缘层磨损概率。
