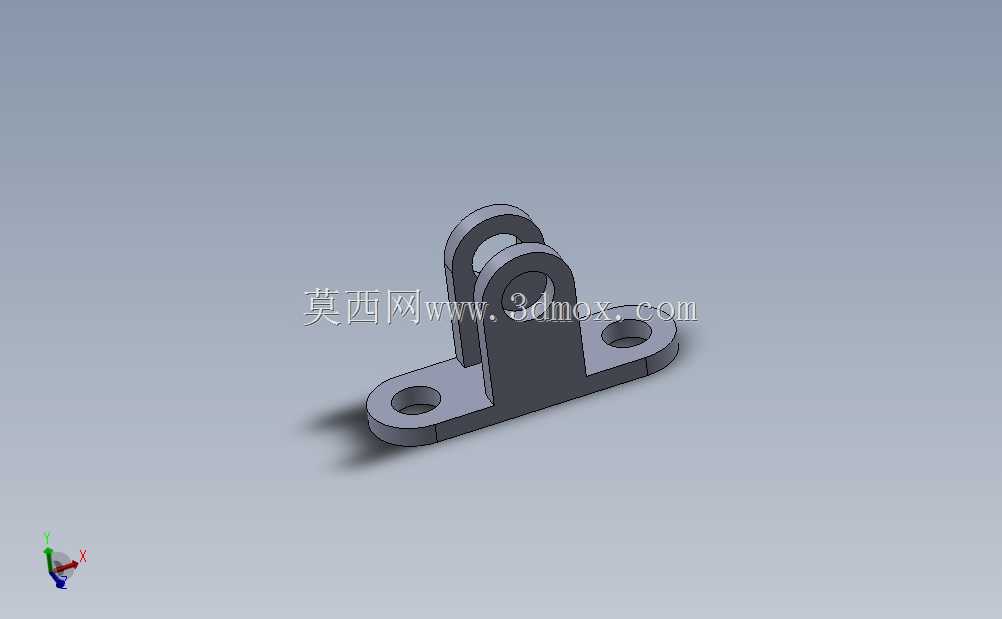

双耳式带安装底座铰接支撑固定件

　　这类双耳铰接支撑固定件，在轻工自动化输送线、小型工装夹具定位模块、低压配电柜体内部元器件挂载结构里都有高频应用，核心作用是实现两个构件之间的铰接转动连接，同时通过底部的安装法兰完成整个铰接副的位置固定，避免铰接点在受载时出现位移偏移。从结构设计逻辑来看，整个零件分为底部安装法兰、中部支撑立臂、顶部双耳铰接段三个功能区域，底部法兰采用两端延伸的平板结构，两个安装孔对称分布在法兰两端，孔位中心距经过匹配常用的M6、M8紧固件规格设计，安装时可以直接通过螺栓将整个支座固定在型材框架、设备安装板或者焊接基座上，法兰底面做了平面度公差控制，保证安装后支座不会出现倾斜，避免铰接轴出现卡滞。中部支撑立臂采用变截面过渡设计，

　　从底部法兰位置向上逐步收窄到双耳段的宽度，过渡位置做了圆角处理，避免应力集中，在承受径向铰接载荷的时候，力流可以从顶部双耳位置顺畅传递到底部安装法兰，不会在转角位置出现应力断裂的风险，立臂的厚度根据常见的1000N以内的铰接径向载荷做了强度冗余设计，常规工况下不会出现弯曲变形。顶部的双耳段采用平行同轴的两个耳板结构，两个耳板上的铰接孔做了同轴度公差约束，保证穿入铰接销之后，销子不会出现别劲的情况，耳板的内间距匹配常用的连杆端部厚度，铰接时可以直接将连杆端部插入两个耳板之间，穿入销子完成铰接，不需要额外加装调整垫片来补偿间隙，耳板外侧做了倒角处理，方便铰接销的穿入，同时避免锐边划伤装配人员。在实际选型使用时，

　　需要注意安装面的平面度误差不能超过0.1mm，否则固定后会导致双耳孔的轴线出现偏斜，使得铰接转动时阻力增大，长期使用会加剧铰接销和孔的磨损；安装孔的位置需要和基座上的预钻孔位对齐，强行错位锁紧螺栓会导致法兰根部产生内应力，在受交变载荷时容易出现开裂。建模过程中，优先绘制底部法兰的轮廓草图，拉伸生成法兰基体后，在法兰上表面绘制中部立臂的截面轮廓，拉伸生成立臂结构，之后在立臂顶部绘制双耳的轮廓，拉伸生成耳板结构，最后对所有锐边做圆角处理，依次切除安装孔和铰接孔，建模时需要注意铰接孔的同轴度约束，两个耳板的孔需要采用同一草图特征切除，避免分别绘制时出现轴线偏移，同时要保证底部法兰的安装孔中心和立臂的对称中心重合，避免安装后受力不均。

　　这类零件通常采用Q235钢材或者6061铝合金加工，钢材版本适合载荷较大的工装夹具场景，铝合金版本适合对重量有要求的自动化设备移动部件上，表面可以根据使用场景做发黑或者阳极氧化处理，提升防锈能力。在交流稳压设备的内部结构里，这类支座也可以用来挂载可调电位器的操作连杆，实现调节手柄和内部电位器之间的铰接传动，保证调节动作顺畅无卡滞，不会因为支座变形导致调节行程出现偏差。
