这个异形腔体类零件的建模练习,核心价值在于把日常设备里常见的安装基座、防护壳体、功能容纳腔三类结构融合在同一轮廓中,适合结构设计人员练习复杂草图约束、特征排布与壁厚控制。从实际工程场景来看,这类带围边的浅腔结构大量出现在小型机电设备的端盖、传感器安装座、桌面工装定位座、教学实训台附件以及非标自动化设备的小型承载支架上,外部轮廓不需要遵循规则矩形,往往要根据周边管路、操作空间、相邻部件的避让关系做成随形边界,内部则用来容纳电路板、小型气路元件、接线端子或者定位嵌件。

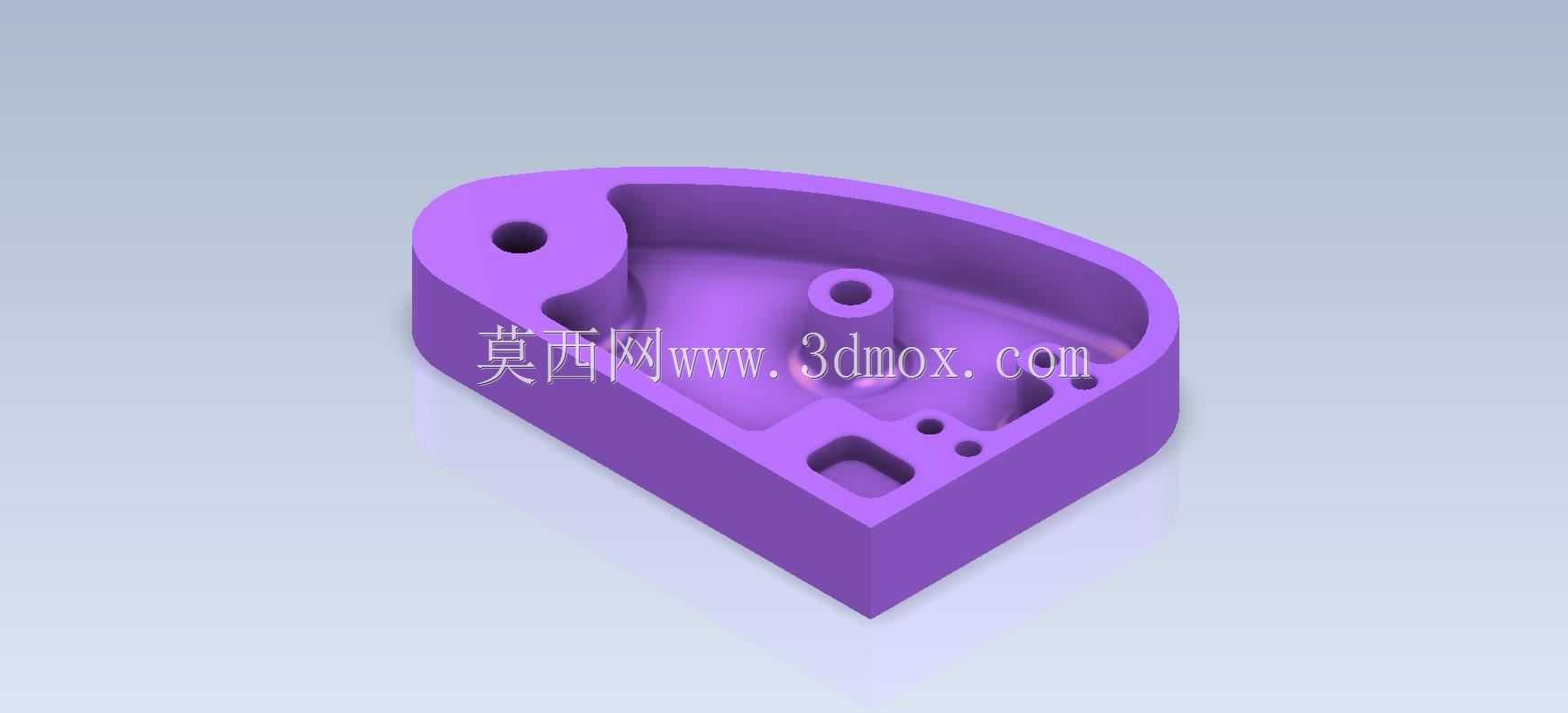

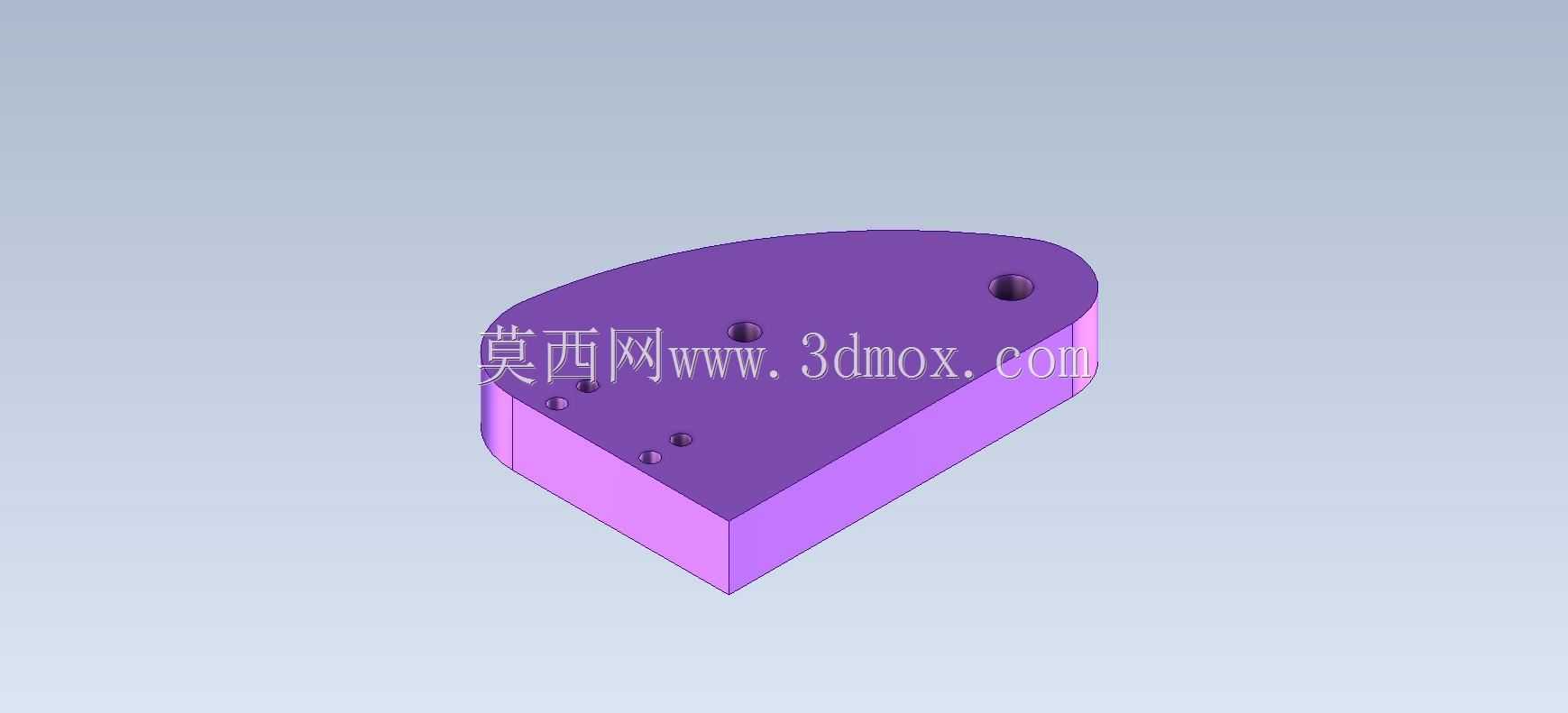

零件整体为带均匀壁厚的开放式浅盒结构,底部为连续承载平面,侧壁沿异形外轮廓向上延伸,形成一圈封闭挡边,既可以限制内部放置零件的窜动,也能在装配时为上盖或者密封垫提供贴合面。建模时首先要处理的是外轮廓草图:一端为圆弧收头,另一端过渡为斜切直边,轮廓上不同位置的曲率变化直接决定后续拉伸、抽壳特征的可制造性,若拐角处圆角半径过小,注塑成型时会出现应力集中,数控铣削时也会留下刀具难以清根的区域,因此草图阶段就要同步考虑内壁圆角与外壁圆角的对应关系,避免抽壳后局部壁厚突变。

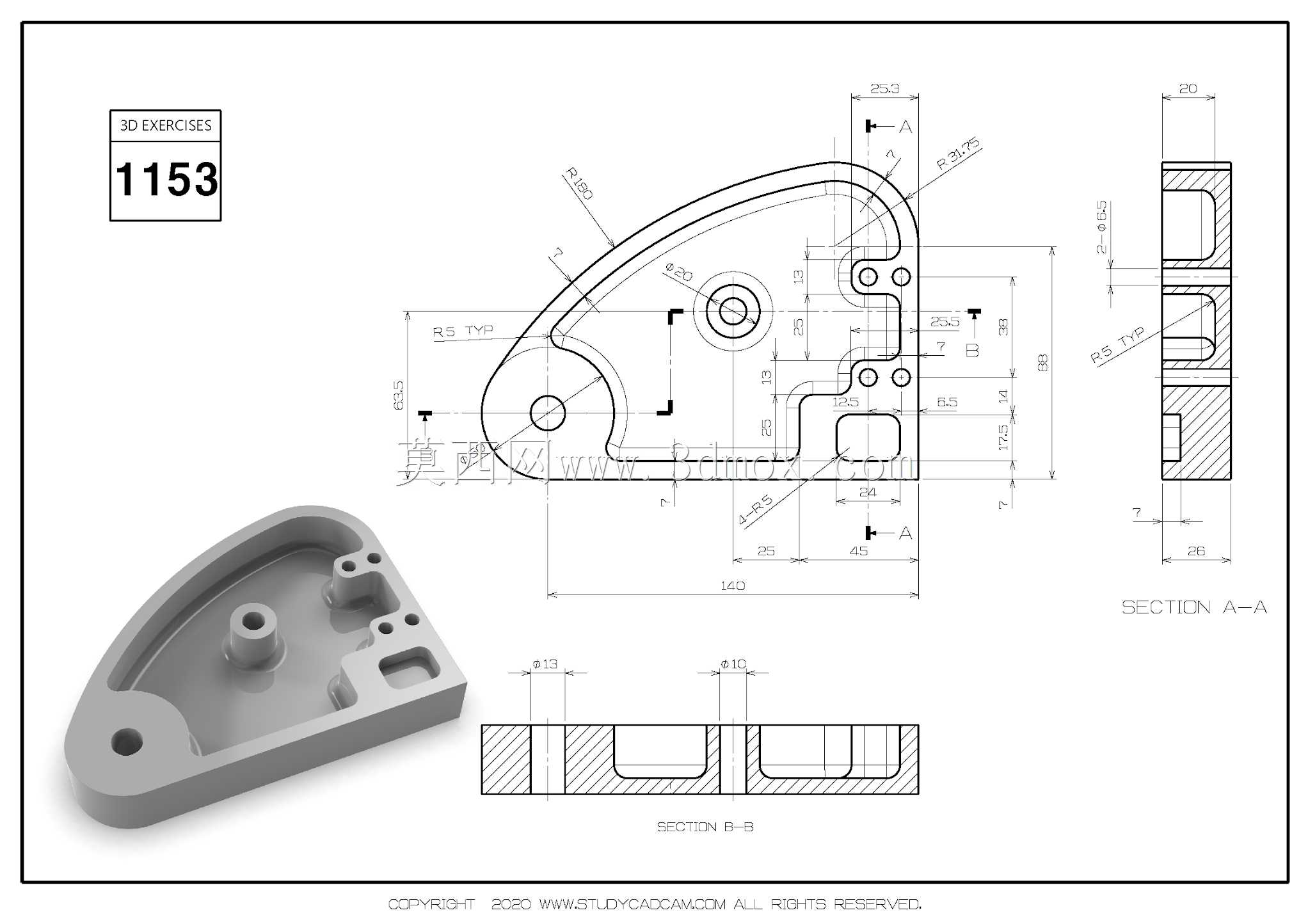

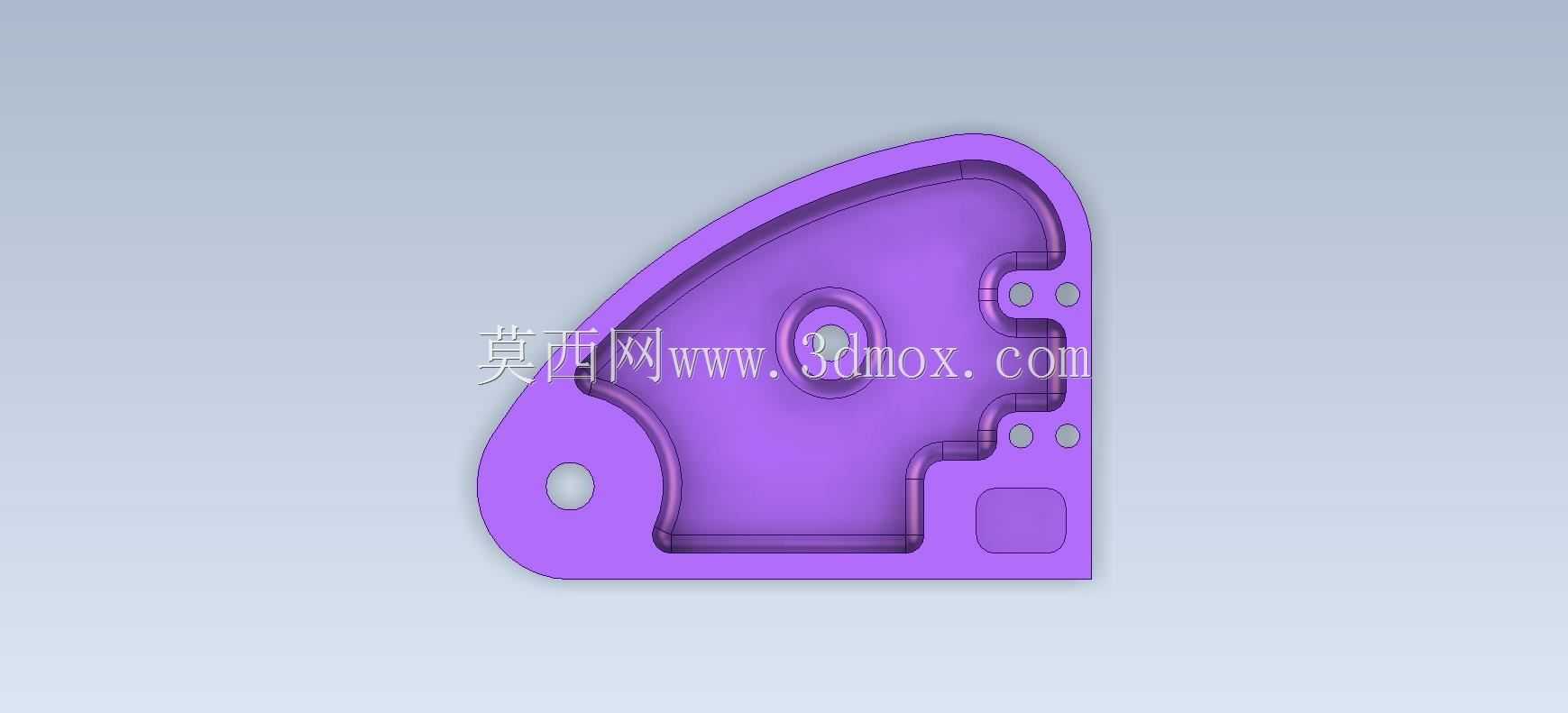

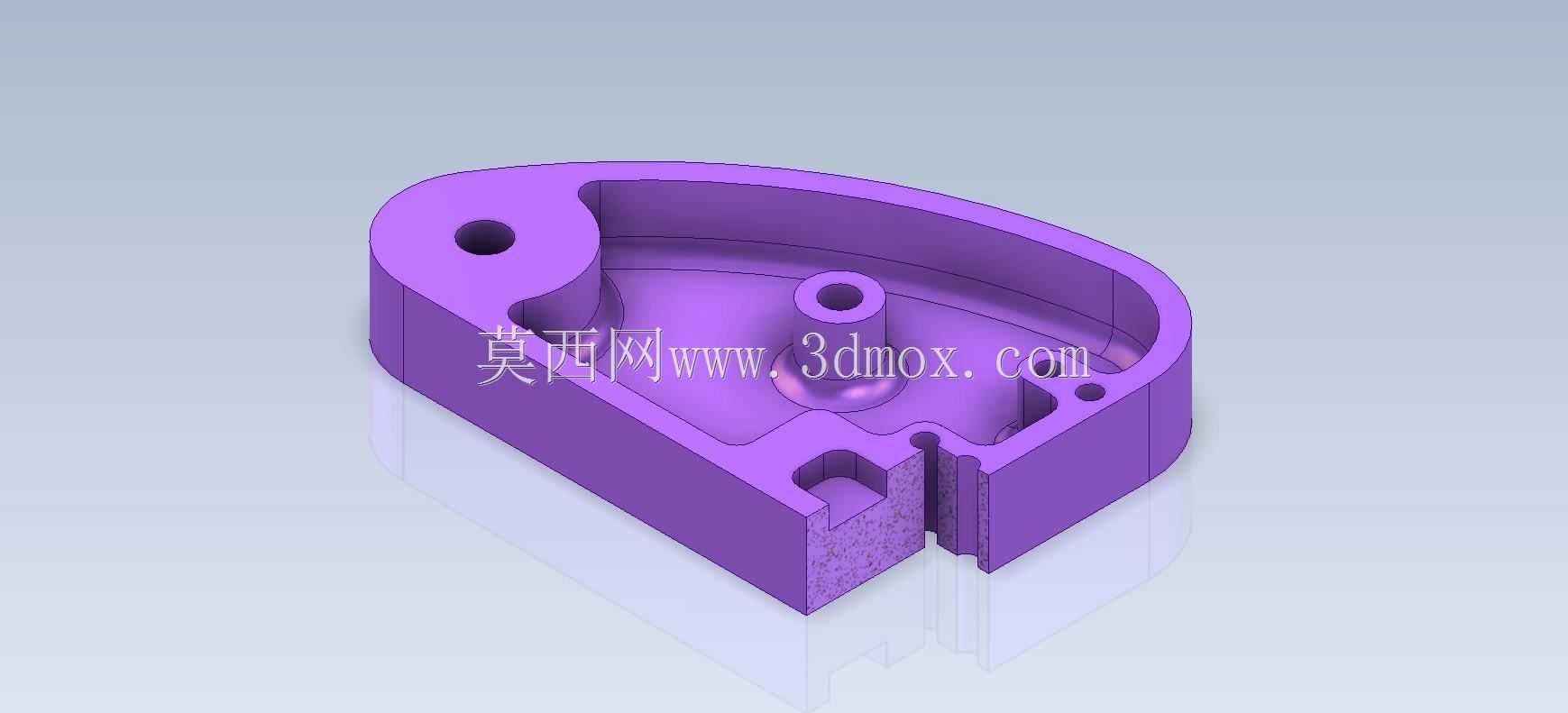

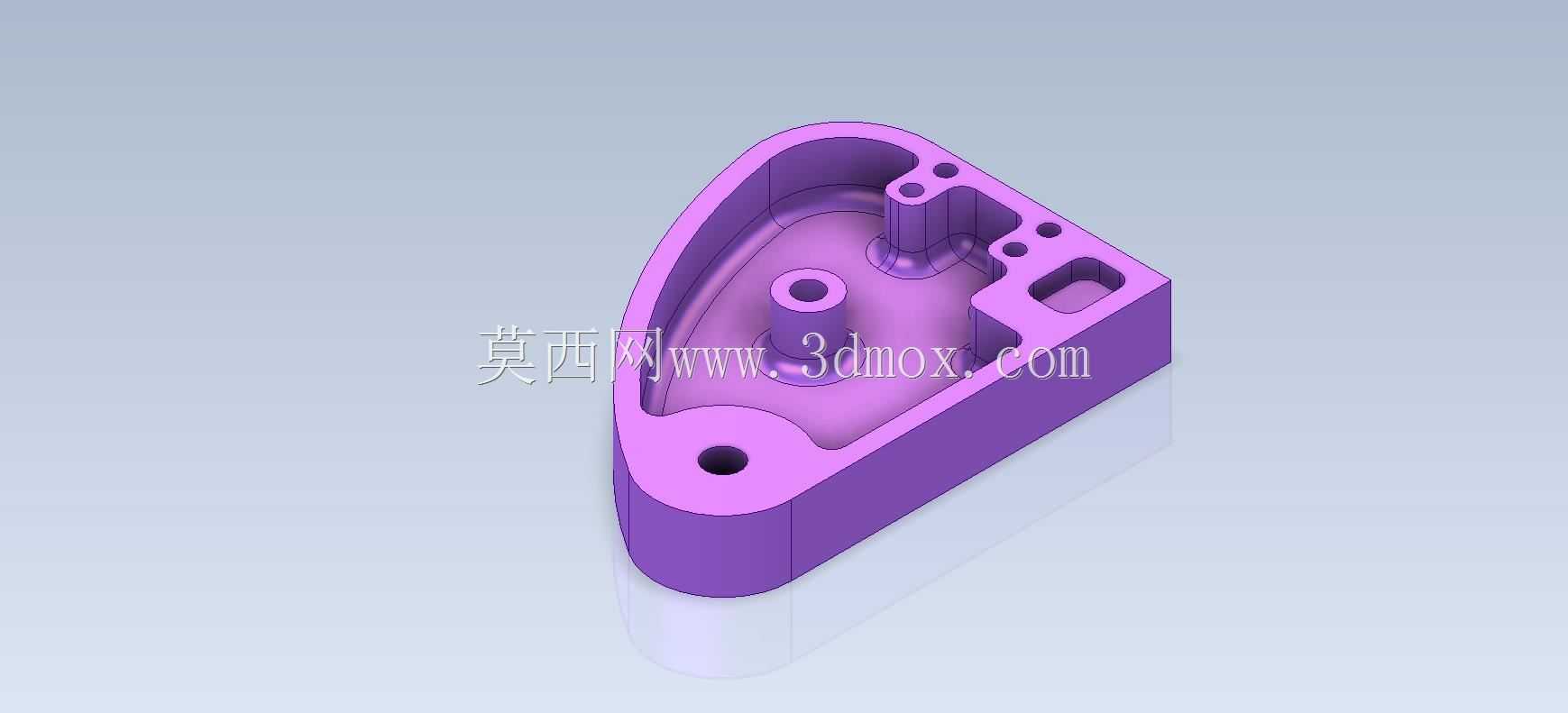

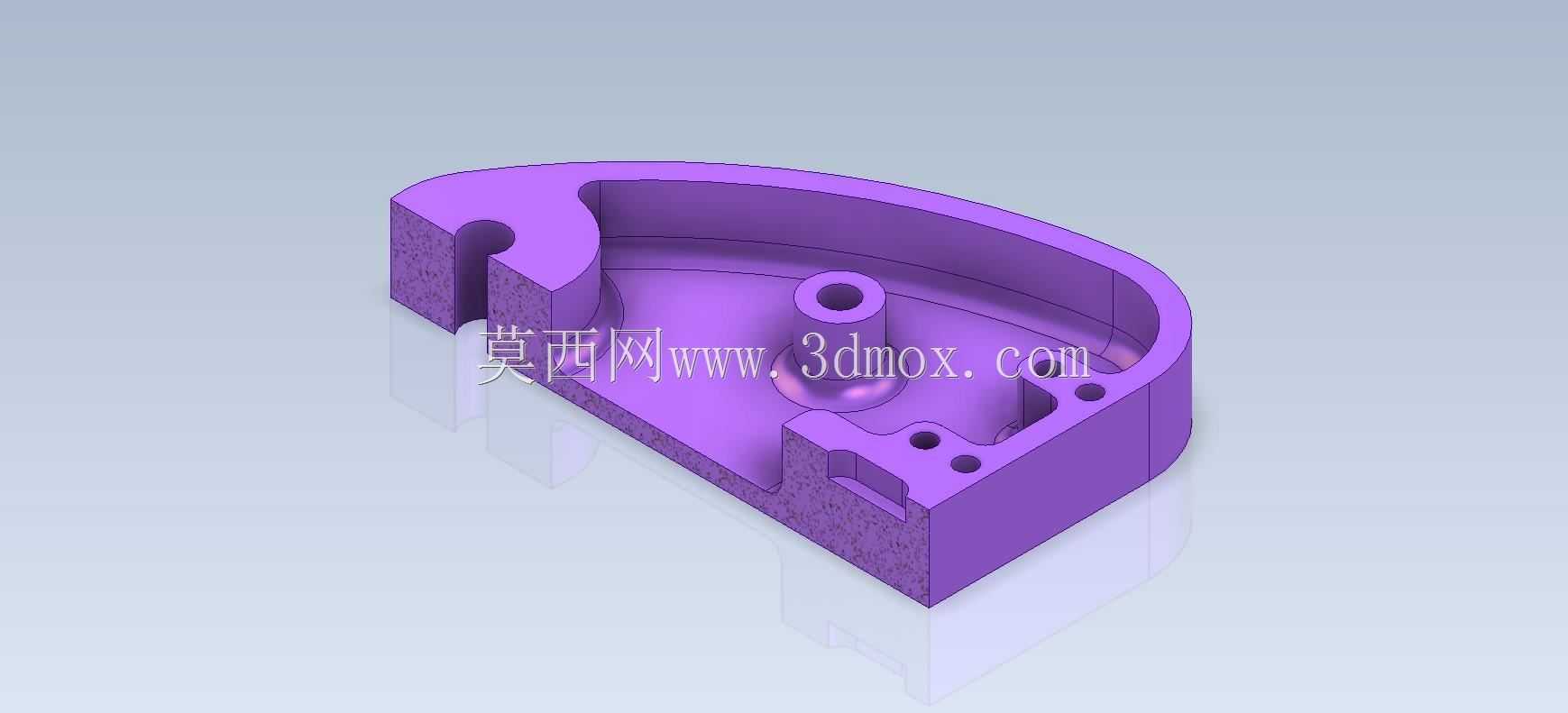

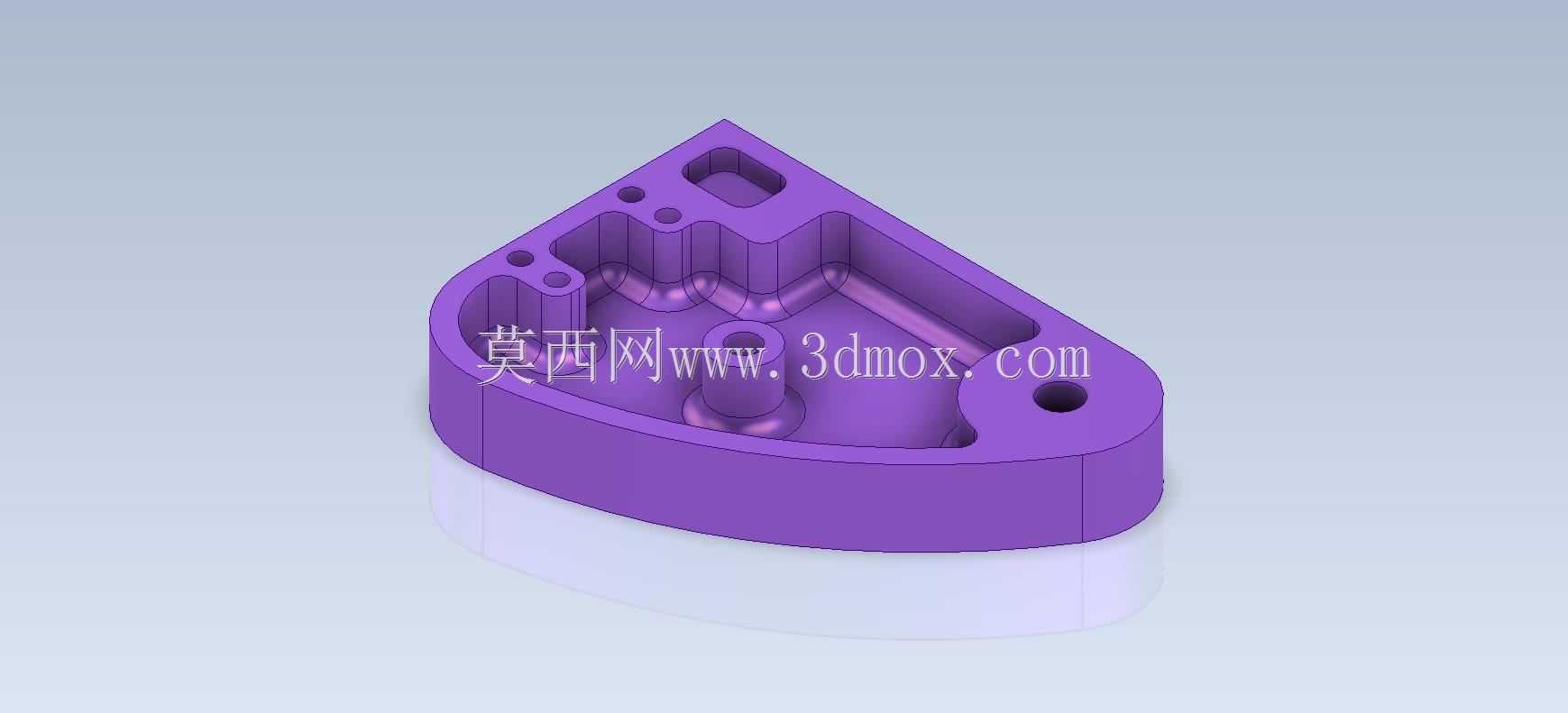

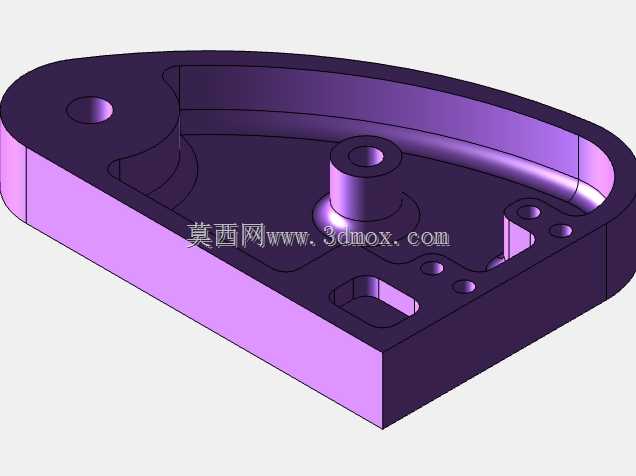

腔体内的结构排布完全围绕安装固定需求展开:靠近圆弧端的位置设置了一个带通孔的凸台,孔位贯穿底座,用于穿入螺栓将整个基座固定在机架面板上;腔体中部立起一个带中心孔的圆柱凸台,这个凸台高度高于腔底,可作为内部元件的定位柱,也可用来穿过转轴、定位销或者紧固螺丝;腔底右下角集中布置了多个不同直径的小孔与一个方形沉槽,小孔对应线束穿孔、小螺丝固定位,方形沉槽则用于嵌入方形螺母、定位块或者防转卡件,这类多规格孔位集中排布的设计,在实际产品中能减少外接支架数量,让零散元件直接集成在同一个基座上。
从安装边界角度分析,零件的外轮廓最大尺寸决定了它在设备面板上的占用空间,圆弧端的大孔与远端侧壁的小孔形成跨距较大的固定点,两点连线尽量覆盖零件的重心区域,锁紧后基座不会因单侧受力出现翘曲。腔体内所有凸台的根部都做了圆角过渡,避免载荷集中在凸台与底板的交接处;围边的顶面保持同一高度,若后续需要加装盖板,可直接沿顶面贴装密封垫,不需要额外加工配合面。底部平面作为装配基准面,要求平面度控制在合理范围内,多个安装孔的位置度需要在草图中通过几何约束锁定,避免孔位随轮廓修改出现错位。
设计思路上,这个零件没有采用复杂曲面,而是通过不规则外轮廓、不等距内部凸台、多类型孔槽的组合,训练工程师把功能需求转化为特征顺序的能力:先绘制外轮廓拉伸实体,再通过抽壳得到均匀壁厚,之后依次添加安装凸台、穿孔、沉槽与各处圆角,特征顺序一旦颠倒,很容易出现抽壳失败、孔位被壁厚特征覆盖、凸台与侧壁干涉等问题。在实际加工层面,若采用3D打印制作验证件,可直接输出实体模型快速试装,检查内部元件与腔壁的间隙;若采用注塑量产,则需要在侧壁拐角处补充拔模斜度,在深腔位置预留顶出空间;若采用铝板数控加工,则要区分通孔与沉孔的加工深度,方形槽可通过铣削走刀成型,尖角位置需根据刀具半径调整工艺圆角。
这类结构看似简单,却覆盖了机械结构设计中最常用的腔体类零件设计要点:轮廓随形避让、壁厚均匀控制、多点固定布局、内部元件定位、孔槽功能分区,对于刚接触三维建模的设计者来说,完成这个练习能够建立从功能到特征的建模思维,而不是单纯堆砌拉伸与切除命令。在非标设备开发中,类似的基座往往不需要承受大载荷,但对安装孔位的匹配度、腔体内空间的利用率要求很高,设计时需要反复核对内部元件的外形尺寸、螺丝锁紧工具的操作空间以及基座整体在设备中的安装间隙,这个练习件恰好把这些常见工程约束浓缩在同一个模型中,可作为腔体类安装座设计的典型参考样例。
