多层圆盘回转式垂直输送升降机构

　　这套回转式垂直输送结构的核心思路，是打破传统直梯沿单一固定井道做直线往复运动的布局限制，将承载平台、回转支承与中心驱动轴整合为一套可绕竖直轴线连续转动的输送单元。从现场布置逻辑来看，这类机构更适合多工位环形布局的车间、立体仓储接驳区或者多层展陈空间：不同楼层的接驳口可以围绕中心筒体呈圆周方向分布，承载平台在回转过程中依次对准各层出入口，不需要像常规电梯那样占用多条独立井道，也减少了轿厢反复空载往返的行程浪费。

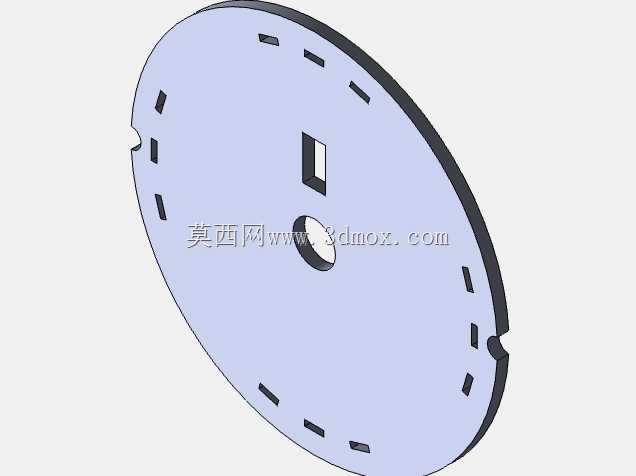

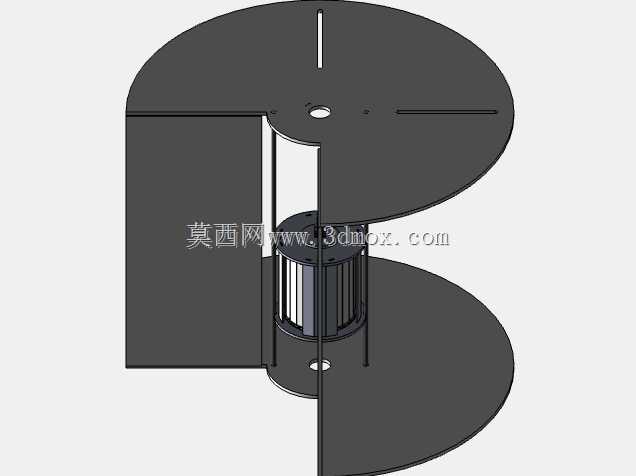

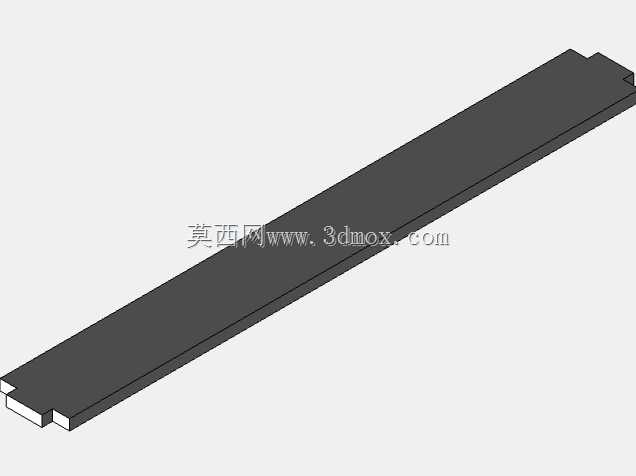

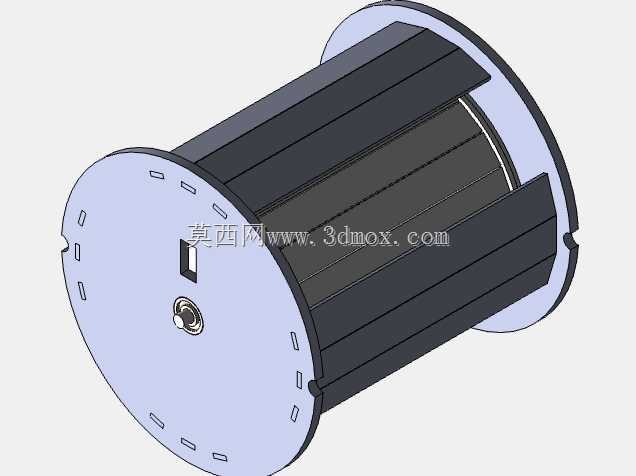

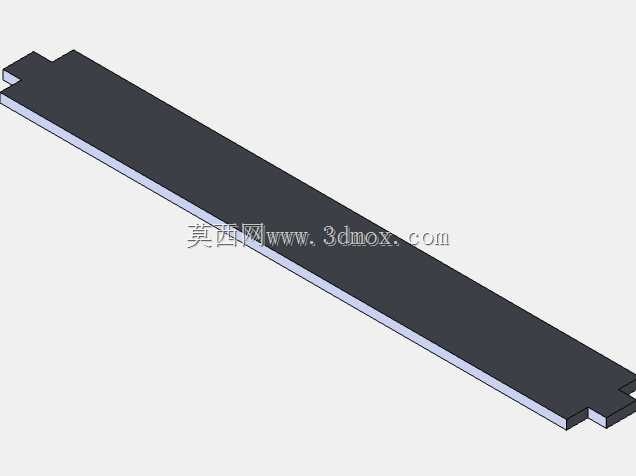

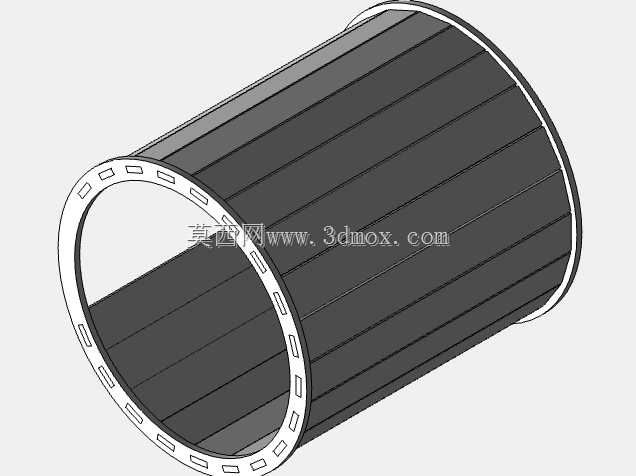

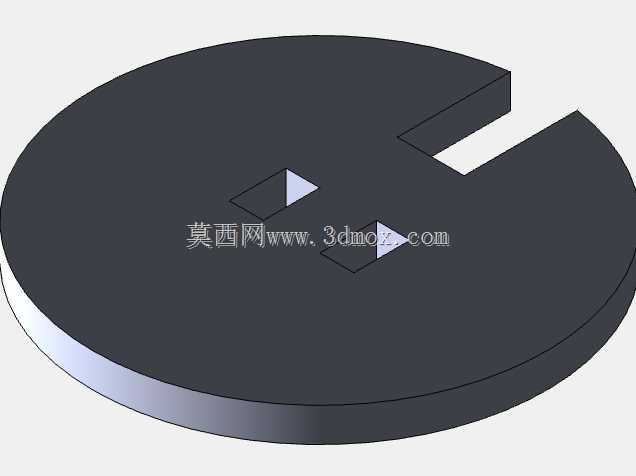

　　结构上可以看到上下两层大直径圆形承载盘，盘面预留了径向通槽与中心安装孔。径向槽并非装饰特征，实际建模时需要对应平台周边的围护板、定位挡边或者楼层接驳导轨的让位空间；中心孔则用于穿装回转轴系、布线桥架以及驱动元件的安装定位。两层圆盘之间由竖直杆件形成框架支撑，中间筒体位置布置驱动与传动组件，整体受力路径比较清晰：平台载荷先通过盘面传递到周边支撑立柱，再汇聚到中心回转支承，最后由底部基础承担弯矩和垂直载荷。

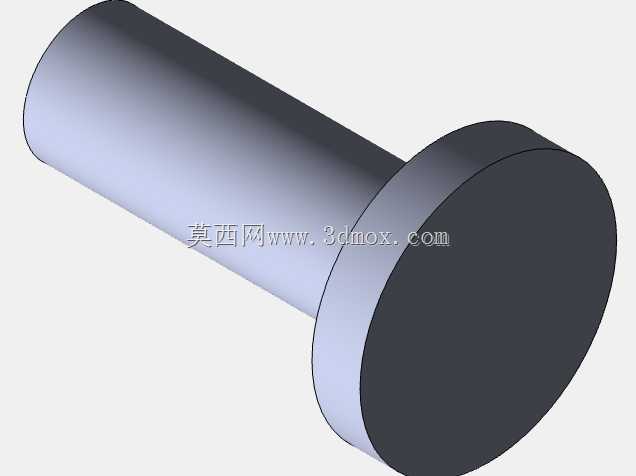

　　从功能特性看，该机构兼顾回转对位与垂直升降两类动作。圆盘平台承担人员或物料的承载面，中心筒体内部可容纳电机、减速单元、升降导向件和电气滑环；若平台需要在旋转状态下持续供电或传输信号，中心轴处必须预留滑环安装空间，避免电缆随平台反复扭转。盘面的开槽位置也可用于安装传感器挡片、安全锁销或对位标识，使平台在到达指定楼层角度时能够完成减速、停止和锁止。

　　设计时首先要确定圆盘直径与楼层接驳口的相对关系。直径过小，平台可利用面积不足，且周边支撑点离中心太近，抗倾覆能力下降；直径过大，则整机占地半径增加，对厂房环形通道和基础尺寸提出更高要求。建模阶段应把平台外圆、楼层门洞、护栏高度和检修空间一起校核，不能只建立孤立的设备本体。上下圆盘之间的净空需要满足被输送对象的高度，同时预留驱动筒体的维护拆装距离；中心支撑柱的布置不能遮挡货物进出路径，也不能与平台回转轨迹发生干涉。

　　安装边界方面，底部圆盘应与基础预埋件或钢结构框架连接，连接面需要保证水平度，否则回转过程中会产生附加偏载。顶部圆盘若作为防护或辅助承载面，其与建筑结构之间应保留安全间隙，避免设备运行时与固定构件摩擦。周边楼层接驳位置建议设置导向边和限位装置，使平台停位后与楼层地面形成稳定过渡；对于物料输送场景，还可在盘面上增加辊道、定位块或工装夹具接口。

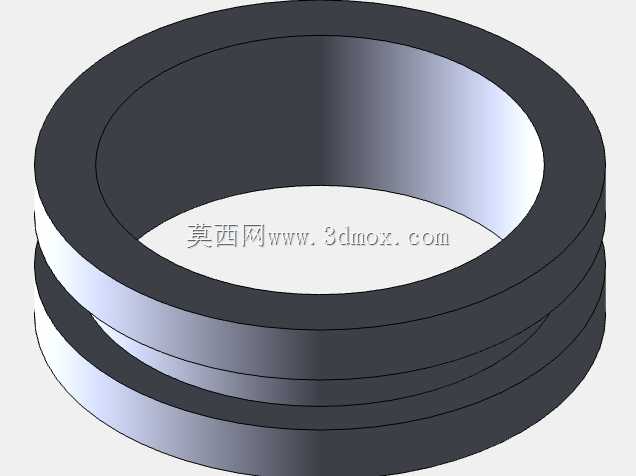

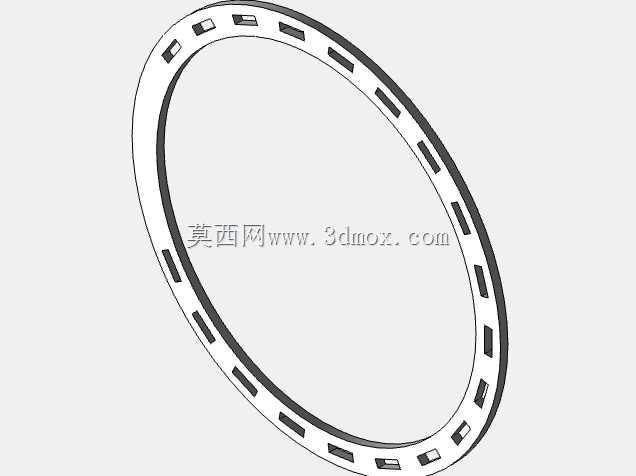

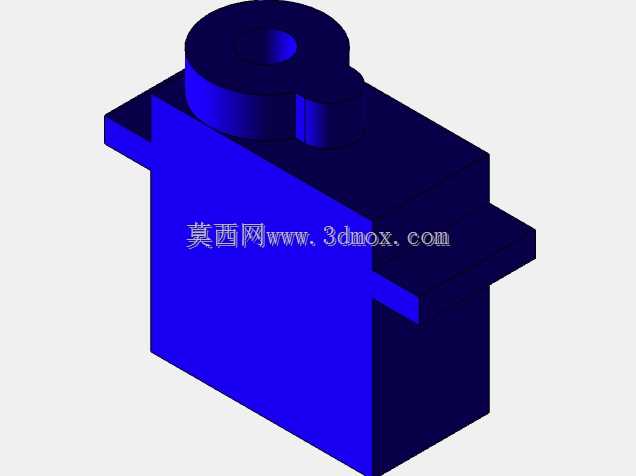

　　从三维结构拆解角度看，圆盘件适合采用板材焊接或整体机加工的方式表达，支撑立柱与盘面连接处应增加补强角板，中心筒体与回转支承之间则需要设置法兰连接面。驱动部分若采用减速电机带动齿轮或摩擦轮实现回转，需在模型中明确传动件的包络空间；若同时具备升降动作，还应区分固定立柱与运动导轨的装配关系。安全防护上，平台外缘需要考虑护栏、踢脚板和防坠结构，旋转区域与人员通行区域之间也应设置固定围护，只在对应接驳口开启通道。

　　整体而言，该结构不是简单的圆盘叠加，而是围绕中心回转轴线组织承载、驱动、对位和安全接口的一体化升降输送方案。建模时重点不在外观曲面，而在回转半径、层间净空、支撑跨距、驱动筒体尺寸和楼层接驳关系的协同；把这些边界条件落实后，机构才能在环形多工位场景中实现连续接驳、减少井道占用并提高垂直输送效率。
