这套吸能结构面向学生方程式赛车的前部碰撞防护场景,核心作用是在车辆发生正面刚性壁障撞击时,通过可控的压溃变形消耗冲击动能,避免撞击载荷直接传递到座舱前围与车手腿部区域。在赛事整车安全布局里,该部件布置于前环前端、鼻锥与主车架之间的传力路径上,属于碰撞安全系统里的第一道耗能单元,和前隔板、防侵入底板、安全带约束系统共同构成正面碰撞防护链路。

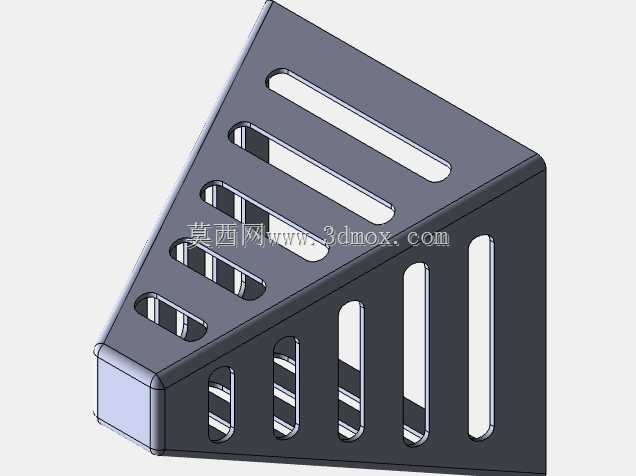

从结构构型来看,整体采用三角楔形承载轮廓,外形贴合赛车鼻锥下部的收窄空间,后端为平直安装面,可通过螺栓或胶接加铆接的方式固定在前部车架端板上;前端带有小幅加厚的接触块,用于保证碰撞初期壁障接触载荷均匀导入,避免局部尖角先失稳造成吸能轨迹偏移。主体侧板上排布多组长条型减重与诱导槽孔,孔位沿楔形斜边分层布置,既削减非承载区多余质量,也在压溃过程中充当变形诱导特征,让褶皱按照预设区间逐段生成,而不是在某一位置突然弯折锁死。
设计思路上,吸能件并不追求无限刚度,相反要在轴向压溃力与行程之间取得平衡。碰撞初期,前端接触块建立稳定支撑,载荷达到设定阈值后,带孔侧板进入渐进屈曲阶段,孔间筋条依次发生塑性弯折,材料在连续折叠中把动能转化为塑性变形功。楔形侧板同时承担侧向稳定作用,可在小偏置接触时限制整体侧弯,防止吸能块绕安装面翻转。长圆孔的长度、间距和边距需要配合板厚反复校核:孔距过密会让峰值力骤降、总吸能不足;孔距过疏则压溃力波动过大,减速度峰值容易超出人体耐受区间。
实际工程校核中,正面碰撞工况通常关注三条边界。其一是能量容量,结构在有效压溃行程内吸收的动能要覆盖整车整备质量与规定碰撞速度对应的动能,并保留一定裕度,避免压溃到末端后发生刚性触底。其二是减速度波形,平均压溃力决定整车平均减速度,力值曲线越平稳,乘员约束系统越容易匹配;若初始峰值过高,即使总吸能足够,也会造成胸部与腿部载荷超标。其三是变形模式,侧板必须形成稳定的叠缩或折弯序列,不能出现整体失稳、焊缝撕裂后脱开、后端安装面翘起等问题,否则后续车架会提前介入承载,冲击波形失控。
安装边界方面,后端连接面需要与车架前管架或铝制蜂窝安装板保持全周贴合,紧固件布置在压溃区之外,防止螺栓在变形早期被剪断导致吸能件脱落。结构外轮廓要为鼻锥外壳、前翼安装立柱和线束留出间隙,尤其是上部斜边不能干涉鼻锥拆装,下部边缘要满足离地间隙要求,避免制动俯仰或路肩冲击时提前触地。侧向宽度应覆盖轮胎内侧之间的主要碰撞接触区,同时给转向齿条、制动管路预留避让空间。

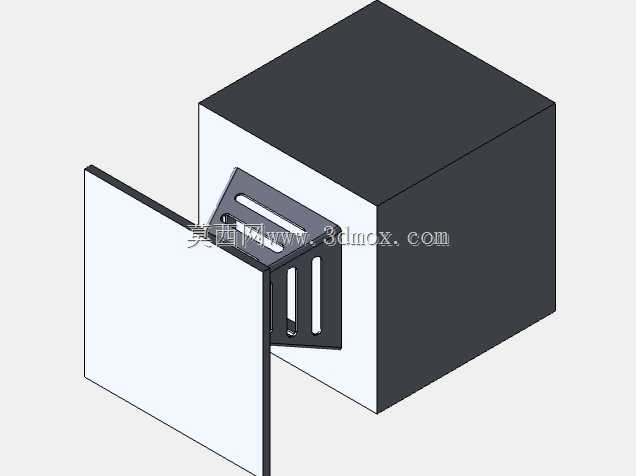

在三维建模阶段,可先按赛车前部包络确定楔形长度、高度和后端安装面尺寸,再建立侧板、前端接触块、后端连接板的焊接或粘接装配关系。长条孔不宜只按减重处理,应把孔边作为屈曲诱导路径纳入碰撞思路;孔端保留圆角以降低应力集中,板件边缘设置翻边或折弯肋可提高侧向抗弯能力。若用于仿真验证,可在显式动力学环境中约束后端安装面,以刚性壁障施加正面轴向加载,观察压溃力、位移、内能占比和变形形态;对小偏置碰撞,还应检查结构是否绕接触点旋转,并通过调整侧板宽度或增加内部导向筋改善稳定性。
该类结构也可迁移到小型电动代步车、无人配送车、实验平台车的前端缓冲模块设计中。无论采用薄壁金属、复合材料还是复合填充方案,核心都不是单纯做出一个外形件,而是让材料在限定空间内按预定顺序破坏、折叠和耗能。建模时需要同时表达外观包络、安装接口、诱导孔位和传力筋条,使结构方案能够直接服务于碰撞安全校核与整车布置评审。
