PIRSR602人体红外感应传感板

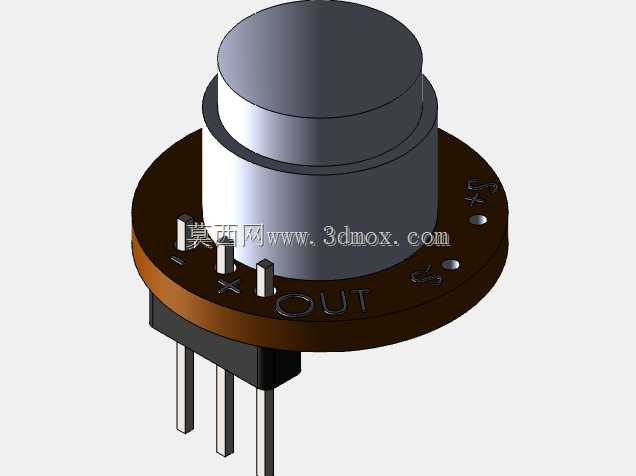

　　在做小型智能硬件和自动化感应项目时，人体红外探测是最常碰到的感知需求之一，楼道感应灯、安防入侵检测、自动门触发、展台互动装置、非接触式设备唤醒，都离不开这类能够捕捉人体移动热辐射信号的元件。这套SR602热释电红外传感板的三维结构，完整还原了实际量产模块的装配形态，从顶部金属封装的感应探头，到底部圆形承载PCB、直插排针与外接引脚，每一处结构边界都按照实物装配关系搭建，方便在整机布局阶段直接导入做干涉检查。

　　模块最上方的圆柱形金属罐是热释电传感核心的屏蔽封装，金属外壳一方面屏蔽外界电磁干扰，避免周边电路噪声误触发感应输出，另一方面顶部的光学窗口区域配合菲涅尔透镜使用时，可以将探测区域内的红外热变化聚焦到敏感元上。建模时保留了金属壳体的阶梯圆柱外形，上层直径略小的段对应透镜安装卡位，下层较粗的圆柱段贴合PCB板面，装配时传感器金属壳底部直接贴板焊接，不需要额外支架固定，整体高度在紧凑空间里非常有优势。

　　承载电路板采用圆形轮廓设计，和常见方形PIR模块不同，圆形板更适配嵌入圆筒形外壳、灯座腔体或者管状设备端部的安装场景，板边缘预留了固定小孔，可以用微型自攻螺丝或者热熔柱固定到外壳内部。板面上丝印的引脚标识在三维模型中也做了还原，VCC、GND、OUT三个功能引脚分区清晰，OUT信号端旁边预留了外接焊盘，方便项目中直接飞线连接到主控板。板载的直插排针向下伸出，标准2.54mm间距可以直接插在面包板或者杜邦线母座上，做原型验证时不需要焊接，快速搭建测试电路；如果是量产嵌入安装，也可以将排针剪掉，直接从板边焊盘引线，进一步压缩整机占用的高度空间。

　　从实际选型角度看，这类模块的工作电压通常覆盖3.3V到5V区间，和Arduino、STM32以及各类开源主控的IO电平完全匹配，输出端为数字开关量，当探测到设定范围内有人体移动时输出高电平，延时一段时间后自动回到低电平，不需要主控做复杂的模拟信号采样，哪怕是刚接触硬件开发的工程师也能快速完成驱动逻辑编写。模块板上通常集成了电位器调节孔，可以分别调整感应距离和输出延时时长，感应半径覆盖几米到十多米的区间，根据安装高度和透镜角度不同，探测扇区可以做到几十度到一百多度的范围，完全满足普通室内感应场景的需求。

　　结构设计上这套模块的安装边界非常明确：底部排针的总长度决定了板下需要预留的插接线空间，如果采用卧式贴装可以将排针弯折90度，让整个传感板平行贴在主控板上方，进一步降低竖向高度；圆形PCB的外径小于顶部金属探头的最大外接圆，在外壳上开对应尺寸的圆孔，只需要将感应探头部分伸出外壳表面，电路板完全隐藏在壳体内部，外壳开孔处做简单的遮光挡边，就能避免可见光直射探头造成误报。建模过程中可以看到板上贴片元件的布局都避开了螺丝孔和探头投影区域，焊接装配时元件不会和固定结构发生干涉，三个引出引脚的排布顺序统一，量产接线时不容易出现电源反接的错误。

　　在不同应用场景下，这套传感板的适配性很强：做智能照明时，模块安装在灯体内部，探头对准人员活动区域，人来灯亮人走灯灭，不需要额外布置物理开关；做安防报警节点时，配合无线通讯模块可以把触发信号上传到网关，实现低功耗待机，平时只有传感部分处于低功耗监测状态，电池供电就能工作数月甚至数年；做互动展示装置时，游客靠近展台就自动触发灯光、音效或者机械动作，比触摸式交互更自然，也避免了公共场景下频繁接触带来的卫生问题。三维模型完整呈现了所有外露结构的尺寸关系，结构工程师在做整机外壳设计时，可以直接参照模型确定开孔大小、安装柱高度、接线避让空间，不用反复拿实物测量比对，大幅缩短原型开发的结构验证周期。
