车间钢结构焊接作业支撑台架

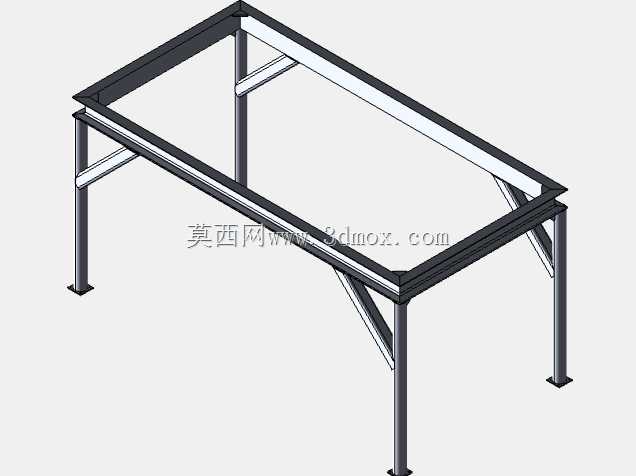

　　这套钢制焊接作业台架的三维结构，完全围绕车间一线钣金、型材、小型构件组焊工位的实际使用需求搭建，整体采用矩形方管作为主体承载框架，没有多余的装饰结构，所有杆件的排布、支撑点位的设置都优先服务于焊接作业的稳定性、操作便利性与长期重载使用的抗变形能力。

　　从现场使用场景来看，这类台架常布置在结构件预制车间、五金焊接班组、非标设备组装工段，工人在台面上完成小型机架、钣金壳体、管路支架的定位、点固、满焊作业，也可作为工件预装、尺寸校验、焊后修整的临时承载平台。区别于固定式厚重铸铁焊接平台，这款台架采用镂空框架式台面设计，整体自重更可控，车间布局调整时可通过叉车完成移位，同时框架四周的空置区域能够避让焊枪操作空间，焊接过程中产生的焊渣、飞溅可直接从框架间隙下落，不会在台面积攒高温废渣，既减少台面堆积杂物影响工件定位的问题，也降低了焊渣堆积引燃周边辅料的风险。

　　结构设计层面，台架的四条主支撑腿采用大规格矩形方管制作，腿底焊接方形安装脚板，脚板上预留地脚固定孔，实际部署时既可以直接放置在硬化车间地面使用，也可通过膨胀螺栓与地面预埋点位锁固，承受大吨位工件偏载时不会出现支腿滑移、架体倾覆的问题。台面主体由双层纵横排布的方管梁拼接成矩形边框，上层边框形成工件承托的基准边界，下层平行设置的纵向横梁分担台面中部的集中载荷，避免长尺寸工件放置时框架中部出现下挠变形。

　　架体的斜向支撑布置经过受力校核：四条支腿的上部与台面横梁交接位置，分别加装三角形斜撑，斜撑两端分别满焊固定在支腿侧壁与台面底梁上，形成稳定的三角受力结构，抵消焊接过程中工人对工件施加的敲击、顶推、夹具夹紧带来的水平侧向力；架体长度方向的两根中部支腿之间，额外加装横向连系杆，连系杆将两侧支腿拉结为整体，消除长跨度台架沿长度方向的扭动形变，即便在台架一端放置偏重工件，整个架体也不会出现局部晃颤。

　　设计过程中充分考虑了焊接工装的安装扩展需求：台面四周的方管边框预留了充足的平面区域，现场使用时可直接在边框上焊接定位挡块、快速夹钳底座、气动压紧机构的安装座，也可根据加工工件的外形尺寸，在框架横梁上加装可拆卸的定位支承块，适配不同规格焊件的组对要求。框架的杆件间距经过合理规划，既保证了整体承载刚度，也留出了足够的空隙供夹具、接地钳、焊接变位附件固定，不会因为梁体排布过密导致工装无法安装。

　　从安装边界与尺寸适配角度，台架的整体高度按照人工站立焊接的舒适操作高度设定，工人作业时无需长期弯腰或抬臂，降低长时间焊接操作的劳动强度；台架的长宽尺寸覆盖常规小型结构件的组焊需求，超长工件放置时可通过多台同型号台架并排拼接，形成更长的组合支撑工位。支腿底部的脚板与地面之间可根据车间地面平整度加装调整垫片，找平台架整体水平度，保证台面上的工件组对基准平整，避免因架体倾斜导致焊后构件尺寸出现偏差。

　　整套台架的所有连接节点均采用焊接工艺成型，建模时完整还原了各杆件的搭接关系、焊道预留位置与斜撑的切角配合形态，结构工程师可直接基于该模型调整杆件规格、修改台架长宽高参数，快速衍生出适配不同工位载荷、不同车间场地尺寸的专用焊接作业台，也可在模型基础上追加除尘罩、照明支架、焊枪挂架等附属结构，完善焊接工位的整体配套设计。
