曲柄齿轮传动支承组件结构设计

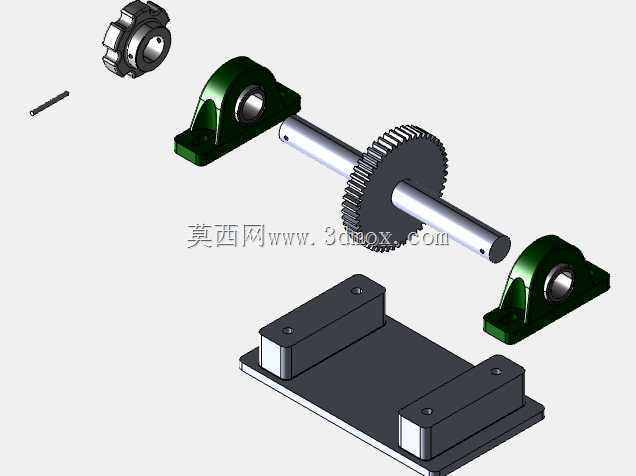

　　这套曲柄齿轮传动支承组件，常见于小型往复运动试验台、教学用机构演示装置以及轻载自动化送料单元里，核心作用是把旋转动力转化为受控的往复直线或摆动输出，也可反向将手动曲柄的扭矩传递给齿轮轴，完成低速调速、位置微调或者机构原理展示。整套组件没有采用复杂的箱体封闭结构，而是用两块剖分式立式轴承座直接支承长传动轴，齿轮通过轴肩与键槽定位在轴中段，轴端预留曲柄安装接口，底座由两块平行垫高块和一块平板组成，装配关系完全外露，方便观察运动过程，也便于后期拆检、换件和调整啮合间隙。

　　从实际布局看，传动轴两端分别落在轴承座的轴孔中心线上，轴承座底部带安装法兰，通过螺栓固定在下方平板的对应孔位；两个垫高块对称布置在平板两侧，一方面把整套轴系抬离安装基面，给齿轮下半圈留出回转空间，避免齿顶与底板刮擦，另一方面也为下方可能布置的连杆、滑块或者行程开关留出安装高度。设计时首先要确定的是轴的中心高，这个尺寸直接决定齿轮节圆到基面的安全距离、曲柄回转半径的可用范围，以及外接执行构件的运动行程边界；中心高过小，齿轮转动时会和底板、垫高块发生干涉，曲柄销的圆周轨迹也可能碰到安装面，中心高过大则会抬高整机重心，轻载工况下运行容易出现晃动，轴承座的固定螺栓也会承受更大的倾覆力矩。

　　齿轮选用直齿圆柱齿轮结构，齿宽、模数和齿数按照传递的小扭矩工况匹配，齿圈两侧留出足够的轮毂长度，保证和传动轴的配合长度不小于轴径的1.2~1.5倍，避免单侧受力时齿轮出现偏摆。轴上设计有两处轴肩，分别对齿轮和轴承内圈做轴向定位，键槽贯通齿轮轮毂和对应轴段，扭矩通过平键传递，相比顶丝固定的方式，在频繁正反转的工况下不容易松动。轴的一端加工出小直径轴头和横向销孔，用来安装手摇曲柄或者联轴器，销孔位置避开轴承支承跨距，装拆曲柄时不需要拆动轴承座和齿轮，现场调试很方便；轴的另一端可以预留联轴器接口，对接减速电机输出轴，实现电动驱动，两种动力输入方式可以共用同一根轴，不用改动主体支承结构。

　　轴承座采用带菱形安装脚的立式剖分座，轴孔内置标准滚动轴承，轴承外圈坐落在座体的半圆槽内，上盖通过两颗螺栓压紧，这种结构的好处是轴系对中完成后，后期维护只需要掀开上盖就能取出轴承和轴，不用把齿轮从轴上拔下来。座体的安装脚孔做成长圆形或者预留间隙孔，装配时可以小范围调整两个轴承座的同轴度，消除轴的别劲现象；两个轴承座的安装孔中心距要严格和传动轴的支承跨距对应，跨距通常取齿轮直径的1.5~2倍，既保证齿轮中段有足够支承、减少轴的挠度，又不会让轴过长导致临界转速下降。

　　底座部分的平板作为所有零部件的安装基准，板面厚度按照整机承重和螺栓预紧力选取，两块垫高块的等高误差需要控制在很低的范围内，否则两个轴承座会出现高低差，轴转动时轴承会承受额外的径向附加载荷，长期运行会出现发热、异响甚至轴承点蚀。垫高块和平板、平板和外部设备机架之间都通过螺栓连接，所有孔位在建模时按照实际装配顺序做了干涉检查：齿轮回转范围内没有任何紧固件突出，曲柄销的整周运动轨迹和轴承座外轮廓、垫高块侧面都保留了安全间隙，轴端的装卸空间也预留了扳手操作距离。

　　在机构功能层面，这套组件可以单独作为齿轮传动演示单元，展示定比传动、转速扭矩转换关系；也可以在轴端加装曲柄，配合连杆滑块构成曲柄滑块机构，完成小行程往复推送、物料压紧或者计数触发动作。设计过程中所有配合面都标注了合理的公差带，轴承和轴、轴承和座孔分别选用过渡和间隙配合，齿轮和轴的键连接保证同轴度，外露的非加工面做发黑或者喷漆处理，加工面保留防锈油层，整体结构紧凑、零件数量少，既适合实训教学拆装，也能直接嵌入到轻载非标自动化设备里作为动力传递模块使用。
