轴用开口弹性挡圈是旋转与支承结构里最常见的轴向限位元件之一,本件对应公称轴径13毫米的安装工况,主要承担圆杆、转轴、销轴上轴承或套筒的端面挡块作用。在小型电机输出轴、电动工具传动端、家电减速箱、仪器仪表转轴以及轻型输送辊子这类空间紧凑的部位,往往没有足够位置加工轴肩,或者轴肩会显著增加车削工序与零件重量,此时在环槽内嵌入一只外卡圈,就能以很低的成本形成可靠的轴向止挡面。
从实际装配关系看,挡圈工作时并非依靠自身厚度承受全部轴向力,而是通过嵌入轴表面预先车制的环形槽,把轴承内圈、衬套或其他滑移零件传递过来的轴向载荷转移到槽的侧壁上。卡圈本体保持适度弹性,开口处两个工艺耳板上各有一个小孔,专供卡簧钳尖端插入。装配时用钳口撑开开口,使内径略大于轴径,沿轴向越过轴段后对准环槽松开,挡圈便在自身回弹作用下收缩嵌入槽内,拆卸时反向操作即可,这也是它相比整体锁紧螺母、冲压端盖更便于维护的原因。

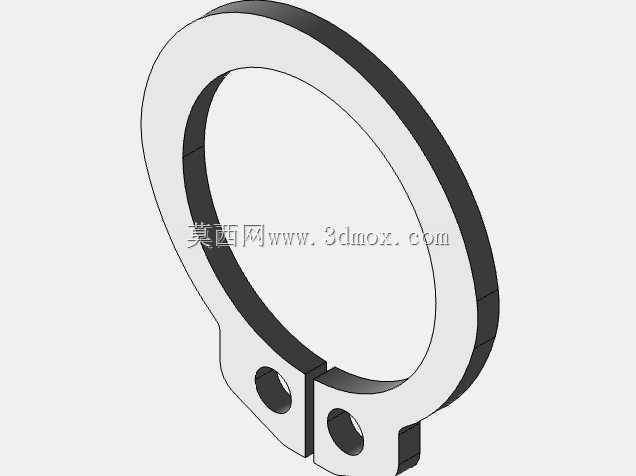

建模时需要重点把握几处几何边界。环形主体采用等宽扁平截面,内外圆同轴,开口沿径向切出一条窄缝,缝端两侧延伸出带孔耳板。耳板孔的中心距、孔径与耳板厚度要匹配标准卡簧钳的工作范围,孔位过于靠近外缘会在撑开时造成局部应力集中,过于靠近内缘则会削弱环槽咬合区域。环体的轴向厚度直接决定它能凸出轴面的挡边高度,选型时必须核对被限位轴承内圈的倒角或圆角半径——若挡圈凸出高度小于轴承倒角,内圈可能越过挡边,限位失效。
外形尺寸方面,13毫米规格对应的自由状态内径略小于轴底环槽直径,装配后内缘落入槽底,外缘则高出轴表面形成止挡。环体外径要小于轴承座或相邻零件的避让孔径,避免运转中与静止件摩擦;开口宽度在自由状态与撑开状态下变化明显,三维建模中可将开口缝作为拉伸切除特征处理,耳板孔与环体一次成型,符合冲压板材的工艺逻辑。材料通常选用弹簧钢薄板,经冲压成型后热处理获得弹性,表面发黑或镀锌处理以提升防锈能力,这一点在外观上体现为均匀的薄环断面与平整板面。
设计思路上,这类零件遵循标准化、轻量化原则。整环若不开口则无法从轴端套装到中间环槽,开口结构解决了装拆路径问题;双孔耳板对称布置,使撑开力沿环向近似均匀分布,减少单侧扭曲。环体截面在满足剪切与挤压强度的前提下尽量薄,节省轴向空间,这对多联轴承密集排布的减速箱尤为关键。需要注意的是,挡圈只能承受中等程度轴向载荷,冲击大、轴向力频繁交变的场合还应配合轴肩、锁紧螺母或止动垫圈使用。
在三维结构设计与设备选型中,导入该卡环模型后应同步建立轴上环槽、轴承内圈及钳具操作空间。环槽的槽底直径、槽宽、槽侧圆角都要与挡圈规格对应,槽侧圆角过小会产生刀痕应力集中,过大则减少有效承力接触面。装配校核时要模拟卡簧钳插入双耳孔、撑开至越过轴径的全过程,确认耳板周边没有箱体壁或其他零件干涉;还要检查挡圈装入后外缘与轴承外圈、端盖之间留有径向间隙,防止转动摩擦发热。对于需要在售后现场反复拆装的设备,这种标准化外卡圈凭借采购便利、装拆快捷、占用空间小的特点,成为轴系轴向定位方案中性价比很高的选择。
