立式轴承支架装配结构三维设计

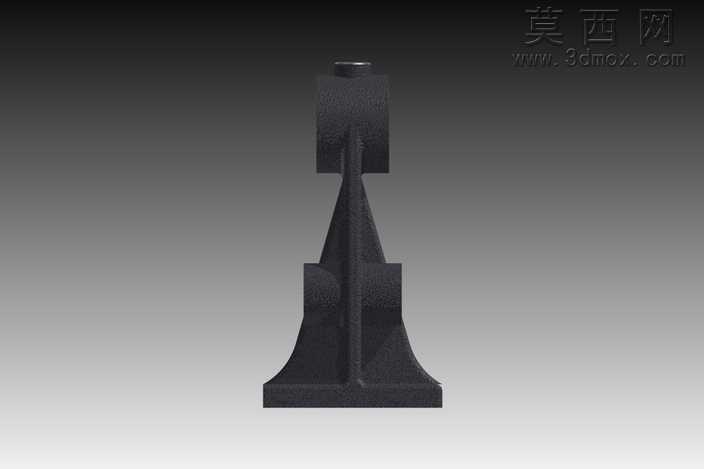

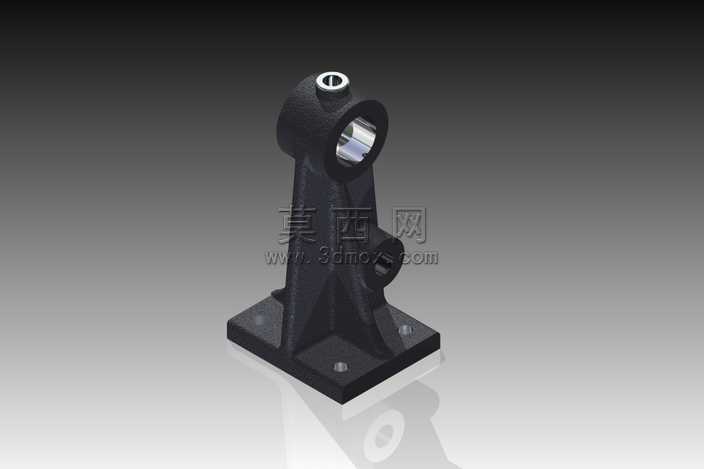

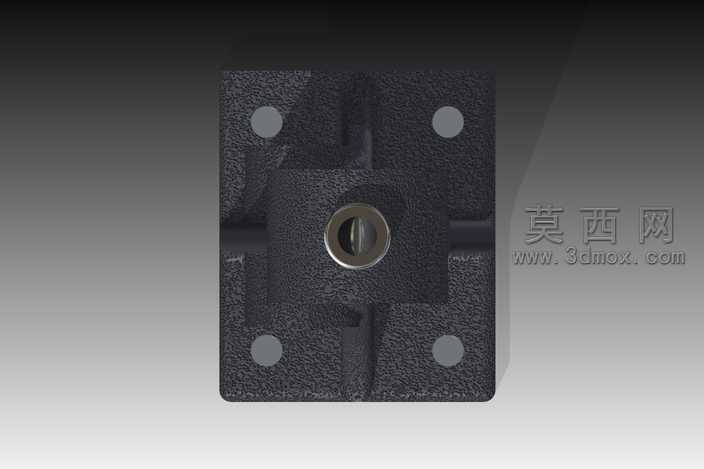

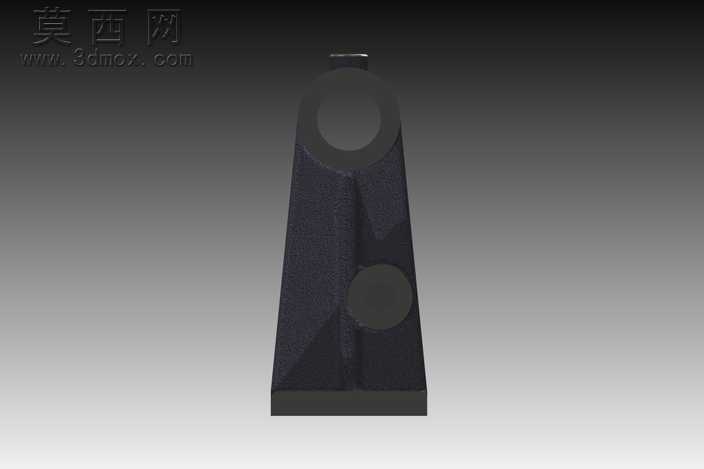

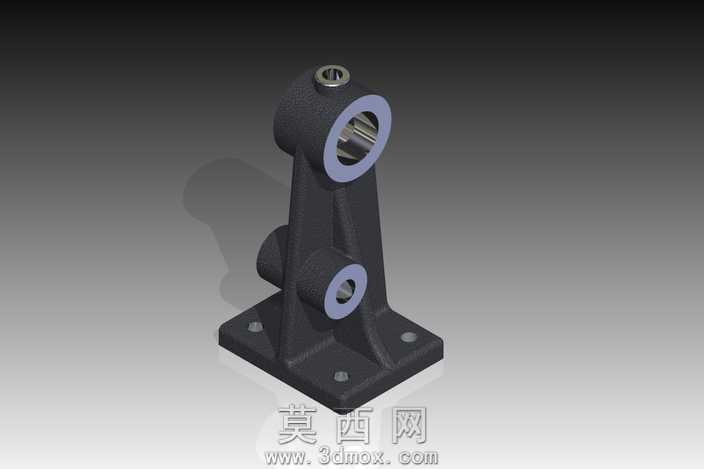

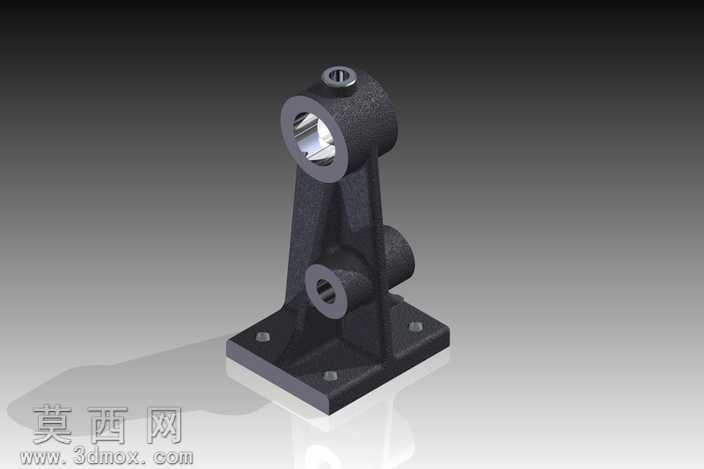

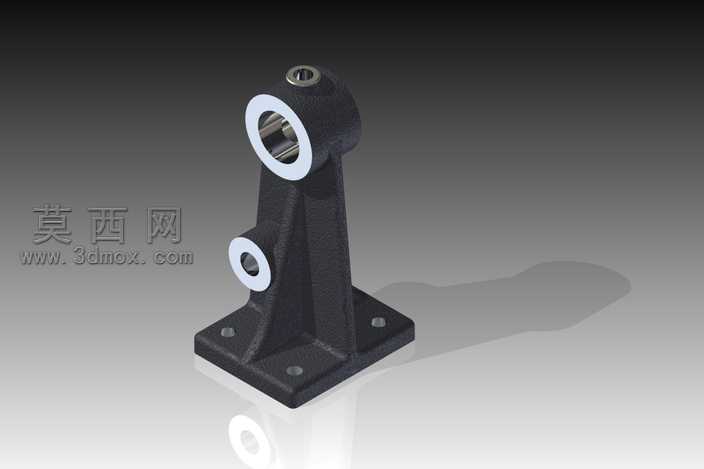

本作品为立式轴承支架装配结构的三维设计成果，建模过程采用SolidWorks软件完成全参数化构建，首先从底座结构开始绘制，通过草图绘制、拉伸凸台特征生成带安装孔的方形底座，底座上预留四个沉头安装孔用于整体结构的设备固定，孔位尺寸按照通用五金安装标准设定，保证安装适配性。主体支撑部分采用带加强筋的立式结构，通过拉伸、拔模特征构建出带斜向加强筋的支撑臂，加强筋从底座延伸至上部轴承安装位，有效提升结构整体刚性，避免受力变形。上部主轴承安装位设计为带衬套的通孔结构，衬套采用白色耐磨材质模拟，与黑色铸铁质感的主体形成材质区分，安装位顶部预留注油孔结构，用于轴承运转过程中的润滑维护；侧部设计有同轴的小尺寸轴承安装孔，满足双轴系的装配支撑需求。渲染阶段采用金属铸铁材质赋予主体结构，调整材质粗糙度模拟铸件表面的哑光磨砂质感，衬套部分采用光滑耐磨的工程塑料材质，添加轻微反光效果体现材质差异；场景设置渐变灰色背景，添加地面反射效果突出模型的立体轮廓，通过三点布光法调整光源角度，清晰展现结构的加强筋、安装孔、衬套等细节特征。设计思路围绕通用机械中的轴承支撑需求展开，整体结构兼顾安装稳定性与装配便利性，各安装孔位、轴承位的尺寸公差按照通用机械标准设定，可直接用于机械设计中的装配参考、结构演示以及教学案例使用，完整还原了轴承装入支架后的装配状态，清晰展现支架与轴承的配合关系、各部分结构的功能设计，符合机械设备中支撑类零件的设计规范。
