剪式汽车电动千斤顶三维结构设计

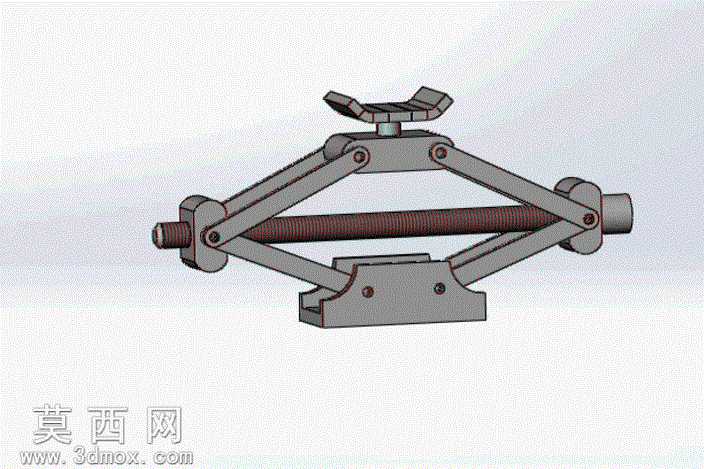

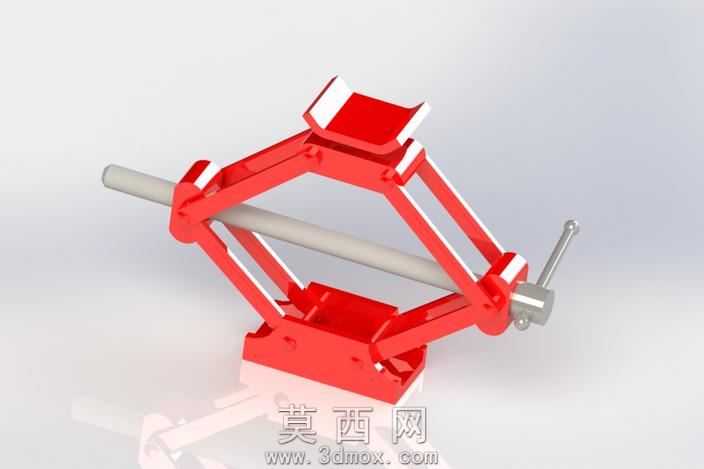

本作品为剪式结构的汽车电动千斤顶三维建模成果，建模阶段采用参数化设计思路，先对核心剪臂铰接结构进行尺寸约束，确保各铰接点的转动自由度符合机械运动逻辑，避免后续装配出现运动干涉。建模过程中先绘制底座的基准草图，以底座中心为对称原点绘制两侧剪臂的轮廓路径，通过拉伸、切除特征完成单根剪臂的实体构建，再利用镜像装配功能快速完成对称侧剪臂的装配，保证整体结构的受力对称性。顶部承载托台的建模特意做了内凹防滑轮廓设计，贴合汽车底盘的支撑点位，避免顶升过程中出现滑脱风险。传动部分的建模还原了横向丝杆与剪臂铰接螺母的配合结构，摇柄接口处做了六角传动位的细节建模，既适配手动摇柄操作，也预留了电动驱动模块的安装接口，匹配电动顶升的功能需求。材质渲染阶段，主体剪臂、底座、托台部分赋予高饱和度红色金属漆材质，调整材质的粗糙度参数模拟工业烤漆的哑光质感，铰接销轴、传动丝杆部分赋予抛光不锈钢材质，调高反光度参数凸显金属加工件的光洁质感，操作摇柄部分做了防滑纹理的细节渲染，还原实物的握持触感。结构设计上充分考虑车载使用场景，整体收拢后体积紧凑便于收纳在汽车后备箱，剪臂的铰接处做了加厚处理提升结构强度，丝杆传动的导程参数经过优化，兼顾顶升速度与承重能力，底座底部做了加宽防滑底脚的结构设计，在非硬化路面使用时也能保证支撑稳定性，整体建模完整还原了电动剪式千斤顶的所有功能结构与外观细节，可用于结构验证、产品演示以及相关教学场景使用。
