电流互感器配套承载隔离底座结构

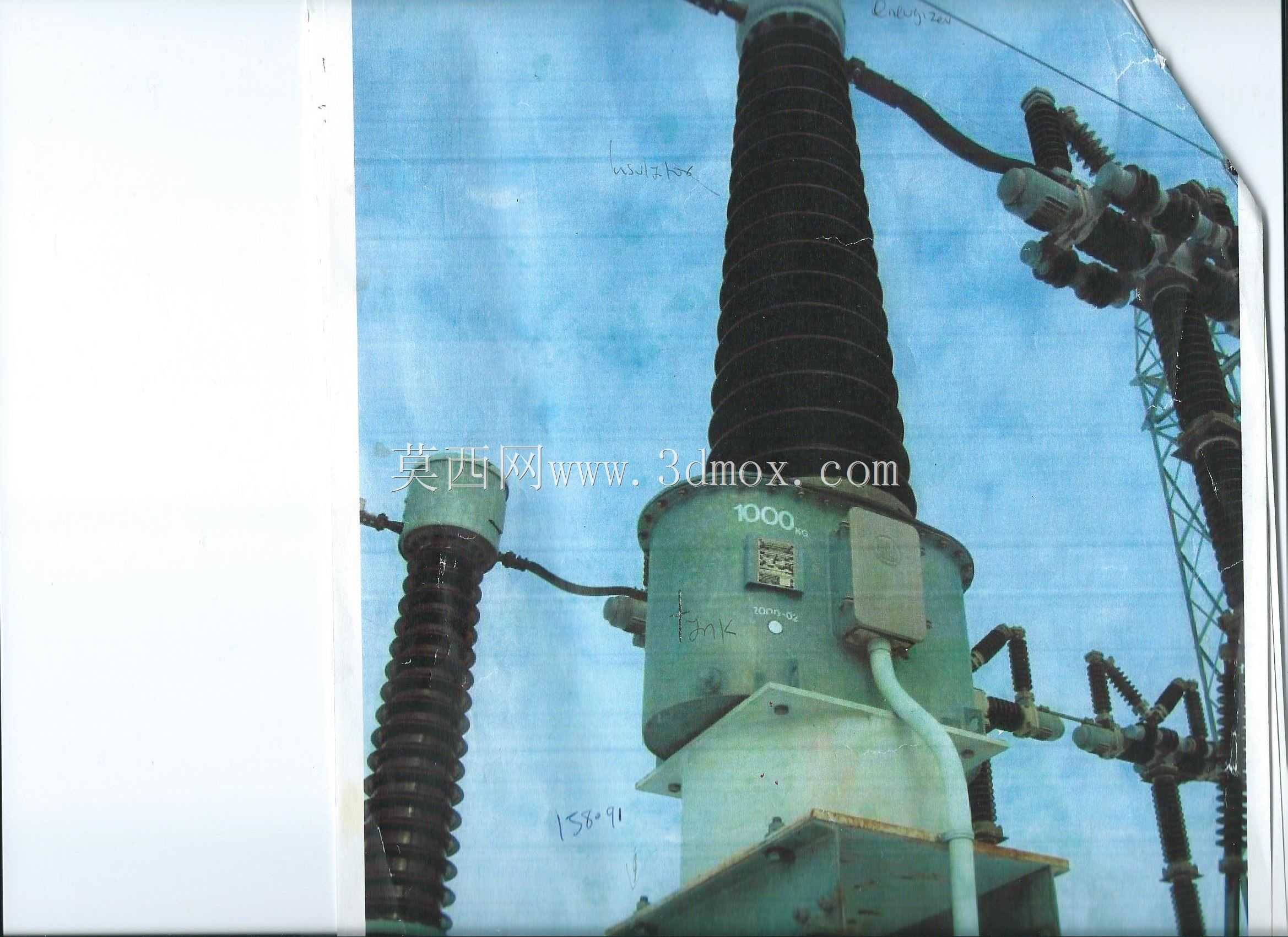

　　在供配电系统的电流互感器安装环节，隔离底座是直接决定互感器运行稳定性、绝缘可靠性的核心配套结构件，很多现场安装故障都源于底座承载能力不足、绝缘间隙设计不合理，或是安装定位偏差导致的互感器受力偏移，进而影响计量精度甚至引发绝缘击穿风险。这款隔离底座的设计完全围绕现场实际安装痛点展开，没有冗余的装饰性结构，所有几何特征都服务于承载、绝缘、定位三个核心功能。从结构布局来看，底座采用下部圆柱支撑加方形安装基板的组合形式，方形基板的四个边角预留了固定安装孔位，孔位间距匹配常规电流互感器安装柜内的横梁安装孔距，安装时不需要额外打孔适配，直接通过标准螺栓即可完成固定，基板边缘做了倒角处理，避免安装过程中锐边划伤线缆或是操作人员。

　　上部的承载平台设置了四个对称分布的互感器安装位，每个安装位都带有定位凸台与固定孔，凸台高度刚好卡入互感器底部的定位凹槽，安装时不需要反复调整对位，能保证四个互感器的中心轴线完全垂直于安装平面，避免因安装倾斜导致的互感器磁隙偏移，影响电流采样精度。圆柱支撑段的高度经过反复校核，既保证了互感器与底部安装基板之间的绝缘爬电距离满足高压配电场景的安全规范，又不会因为支撑过高导致整体重心上移，在设备运输或是现场产生振动时出现晃动。支撑圆柱与上下基板的连接位置做了圆弧过渡处理，避免直角连接处的应力集中，在承受重载时不会出现连接位置断裂的问题，整个底座可承受高达3000磅/平方英寸的负载，

　　完全覆盖大规格电流互感器的自重以及运行过程中产生的附加载荷。设计过程中重点考虑了不同规格互感器的适配性，四个安装位的孔位采用通用化尺寸设计，可适配主流型号的开合式、穿心式电流互感器，不需要针对不同型号互感器单独更换底座，减少了现场备件的种类。底座的绝缘性能通过结构间隙实现，不需要额外加装绝缘垫片即可满足低压配电场景的绝缘要求，若应用在高压场景，也可在安装面贴合绝缘垫进一步提升绝缘等级，结构本身预留了足够的绝缘间隙余量。从安装边界来看，方形基板的外形尺寸控制在常规互感器安装仓的内部尺寸范围内，不会与仓内的其他线缆、元器件产生干涉，支撑圆柱的直径经过优化，既保证了足够的结构强度，又不会遮挡互感器底部的接线空间，

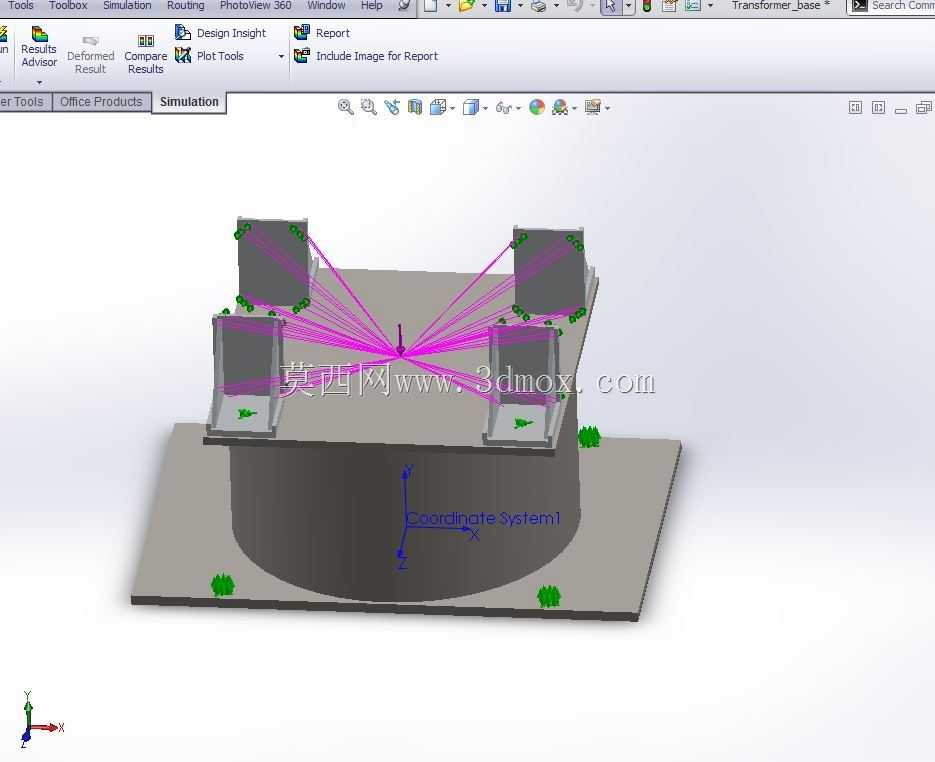

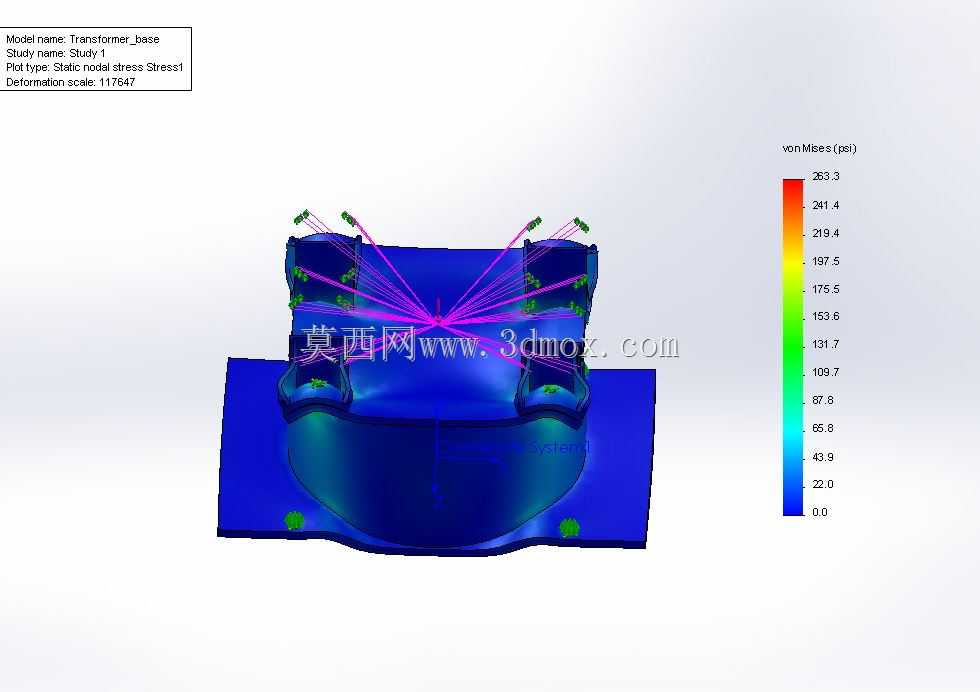

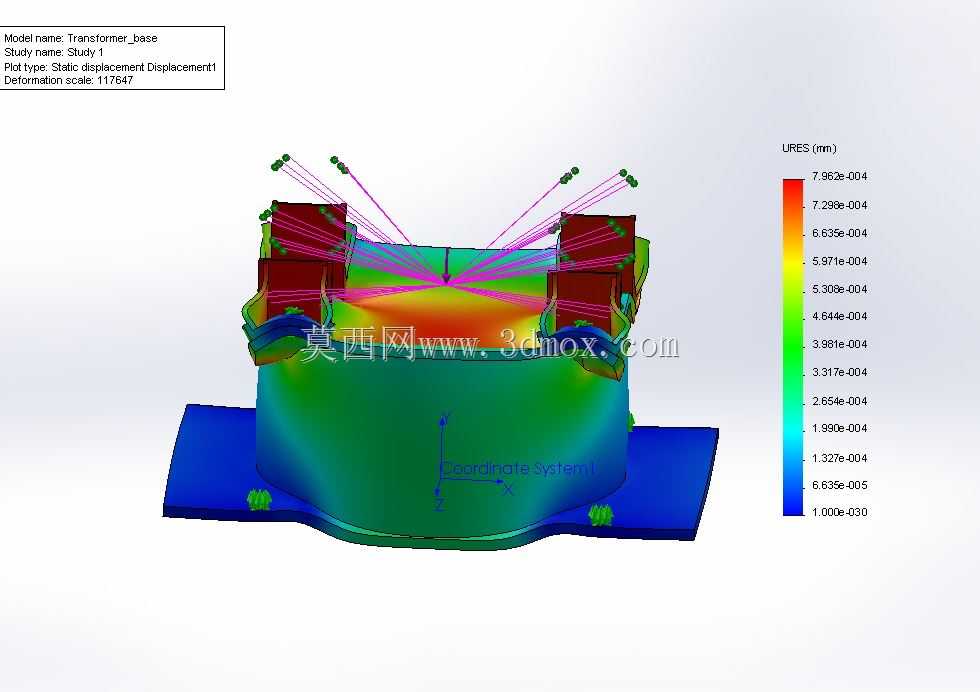

　　方便现场进行二次线缆的接线与维护操作。每个安装位旁边都预留了线缆走线的缺口，二次线缆可以顺着缺口规整排布，避免线缆杂乱堆积影响散热或是被结构件挤压破损。在结构强度校核阶段，针对底座的垂直载荷、侧向冲击载荷都做了仿真验证，在额定载荷下底座的最大变形量控制在0.1mm以内，完全不会影响互感器的安装精度，即使在运输过程中产生的瞬时冲击载荷下，结构也不会出现塑性变形。底座的所有棱角位置都做了圆角处理，避免电场集中，在高压环境下不会产生尖端放电的问题，这一点在电气配套结构设计中很容易被忽略，但却是影响长期运行可靠性的关键细节。不同于市面上很多采用拼接结构的互感器底座，这款底座采用一体化结构设计，没有额外的连接紧固件，减少了装配环节的误差来源，也避免了长期运行后紧固件松动导致的结构失稳。安装时只需要先将底座固定在安装横梁上，再将四个电流互感器分别卡入对应安装位的定位凸台，拧上固定螺栓即可完成装配，整个安装过程不需要复杂的调整，单人即可完成操作，能有效缩短现场施工的时间。在日常维护场景下，这种对称式的布局也方便运维人员快速识别每个互感器对应的相序，减少接线错误的概率，底座表面平整，不容易积灰，日常清扫维护也十分便捷。
