抱箍式储液容器安装固定支架结构

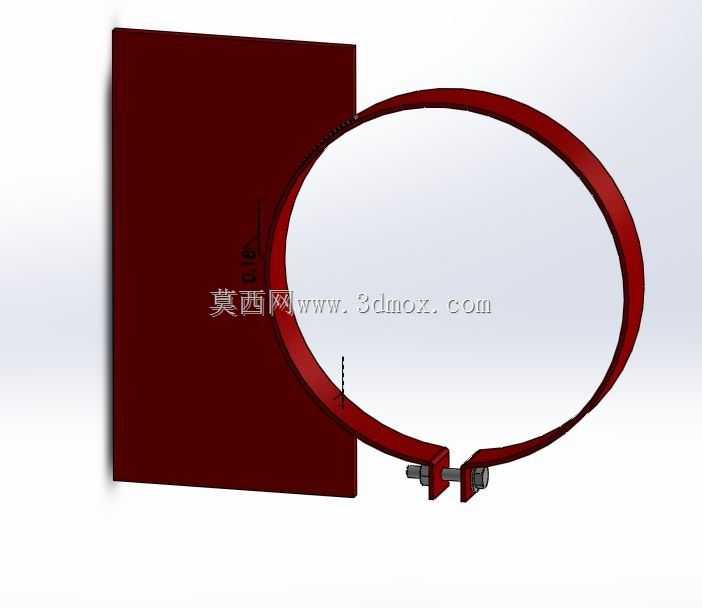

　　在移动作业设备、小型动力机组以及分布式液压站的布局设计中，储液类容器的固定一直是容易被忽略却直接影响运行可靠性的细节——尤其是带燃油、液压油或冷却液的圆形罐体，若固定方式不合理，设备运行中的持续振动会逐步磨穿罐体壁面，极端工况下甚至会出现固定件断裂、罐体移位泄漏的风险。这款抱箍式固定支架，正是针对圆形截面储液容器的侧装场景开发的结构，区别于传统全包式支座的笨重，它采用单侧安装板配合半环抱箍的组合形式，能在有限的安装空间内完成罐体的可靠固定。

　　从实际应用场景来看，这类支架常被用在小型工程机械的侧围安装位、农用设备的机架旁侧、移动式发电机组的框架立面，这些位置的共同特点是安装基准面为垂直立面，没有足够的底部支撑空间来放置承托式支座，同时罐体需要贴近安装面布置，压缩整体设备的横向占用尺寸。支架的核心受力逻辑是通过安装板将所有载荷传递到设备主结构上，抱箍部分则承担罐体的径向约束，配合底部的锁紧螺栓实现抱紧力的精准调节，既不会因为抱紧力过大导致罐体局部变形，也不会因为预紧力不足出现罐体转动、窜动的问题。

　　设计过程中首先要明确的是安装边界：安装板为矩形平板结构，四个角位预留的安装孔位需要匹配设备机架上的通用安装孔距，通常孔位会做沉台处理，让紧固螺栓的头部不突出安装板背面，避免安装时螺栓与机架立面出现干涉，安装板的厚度需要根据罐体满载重量做匹配，常规10L以内的储液罐，3-4mm厚度的冷轧钢板即可满足强度要求，若罐体容量更大、设备振动幅值更高，则需要适当增加板厚或在安装板与抱箍的焊接位置增加三角加强筋，分散焊接位置的应力集中。抱箍部分采用弧形钢带弯制而成，弧度与目标罐体的外径完全匹配，钢带宽度通常取25-40mm，过窄的钢带会导致罐体局部压应力过大，长期使用容易在罐体表面压出凹痕，过宽则会增加不必要的材料成本，同时占用更多的安装空间。抱箍的开口位置设置在远离安装板的一侧，两个锁耳通过螺栓连接，锁紧时可以通过螺栓的旋入深度调节抱箍的内径，适配罐体外径的微小制造公差，锁耳与钢带之间采用满焊连接，焊接位置需要做打磨处理，避免锐角毛刺划伤安装人员或罐体表面。

　　很多新手设计这类支架时容易忽略的细节是抱箍与罐体之间的缓冲层，实际装配时会在抱箍内壁粘贴3-5mm厚度的耐油橡胶垫，一方面可以填补抱箍与罐体之间的微小间隙，增加摩擦力防止罐体滑动，另一方面可以隔绝金属抱箍与罐体的硬接触，避免设备振动时两者碰撞产生异响，同时也能防止罐体表面的油漆层被金属抱箍磨破出现锈蚀。另外安装板与抱箍的连接位置，并不是简单的垂直焊接，而是会根据罐体的中心高度调整抱箍的焊接位置，确保罐体安装完成后，罐体的重心落在安装板的受力覆盖范围内，避免支架长期承受偏心弯矩导致安装板变形、焊缝开裂。

　　从安装流程来看，现场装配时首先将支架通过安装板固定在设备的机架立面上，拧紧安装螺栓确认支架无松动后，松开抱箍的锁紧螺栓，将罐体放入抱箍的弧形空间内，调整罐体的角度确保油口、液位计等外接部件的朝向符合管路布局要求，再逐步拧紧抱箍两侧的锁紧螺栓，拧紧过程中需要交替紧固两侧螺栓，避免抱箍出现单侧偏斜导致局部受力过大，锁紧完成后可以轻微晃动罐体确认无窜动，再连接对应的管路即可。在后期维护过程中，这类支架的优势也很明显，当需要更换罐体或对罐体进行清洁维护时，只需要松开抱箍的锁紧螺栓即可将罐体从侧面抽出，不需要拆卸整个支架，也不会影响周边其他部件的固定，大幅降低维护的工作量。

　　针对不同的使用工况，这类支架还可以做针对性的结构调整：如果是在腐蚀环境下使用，可以将材质更换为不锈钢或者在表面做镀锌、喷塑处理，提升防锈能力；如果罐体需要做绝缘处理，可以在安装板与机架之间增加绝缘垫片，抱箍内的橡胶垫也更换为绝缘橡胶，避免罐体与设备主体之间形成导电通路；如果是在高振动的工况下使用，可以在锁紧螺栓上增加防松垫圈或者采用尼龙锁紧螺母，避免长期振动导致螺栓松动。整个结构没有复杂的异形曲面，所有部件都可以通过常规的钣金、焊接工艺完成加工，制造成本低，通用性强，只要调整抱箍的弧度直径和安装板的尺寸，就可以适配不同直径、不同长度的圆形储液容器，在小型流体设备的布局设计中是非常实用的固定结构。
