带金属支架的储液饮水槽结构设计

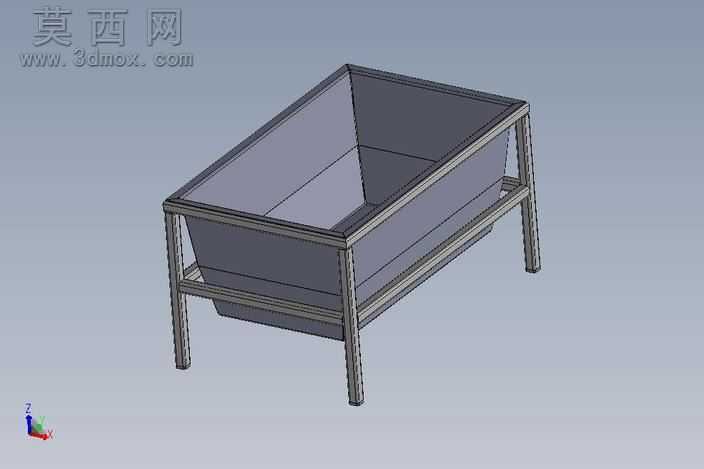

本作品为带金属支撑框架的储液饮水槽三维模型，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计的尺寸规范与装配逻辑，所有零部件均建立独立的参数化特征，方便后续根据实际使用需求调整槽体容积、支架高度、支撑腿间距等核心尺寸。模型主体分为槽体与支撑框架两大模块，槽体采用上宽下窄的倒梯形敞口结构设计，这种结构既可以提升槽体的容积利用率，避免直角结构带来的应力集中问题，也方便后续使用过程中的清洁维护，槽体边缘做了卷边加厚处理，既提升了槽体整体的结构强度，也避免锐边带来的安全隐患。支撑框架采用方形金属管材搭建，整体为矩形框式结构，四条竖直支撑腿均匀分布在槽体四角位置，上下两层横向连接杆分别对应槽体的上部边缘与下部收窄位置，上层框架与槽体卷边部位贴合承托，下层框架托住槽体底部收窄段，双重固定结构可以有效避免槽体在盛液状态下出现移位、变形问题，支撑腿底部做了平切处理，保证放置时的接触面积，提升整体放置的稳定性。材质渲染方面，槽体部分赋予哑光食品级硬质塑料材质，表面做细微的磨砂质感处理，符合饮水类器具的材质使用特性，支撑框架赋予拉丝不锈钢金属材质，还原金属管材的哑光金属光泽与细微纹理，整体渲染效果真实还原实物的材质质感。设计思路上，该模型兼顾了实用性与结构合理性，既可以作为牲畜饮水槽使用，也可作为小型储液槽存放水、油类等液态介质，框架与槽体的分体式设计也方便后续的拆装更换，整体结构无冗余设计，所有连接部位均做了圆角过渡处理，避免应力集中导致的结构损坏，建模过程中所有配合关系均采用同轴、重合、距离等标准配合，保证装配体无干涉问题，可直接导出工程图用于生产加工参考。
