实验室通风柜排烟集气防护柜体

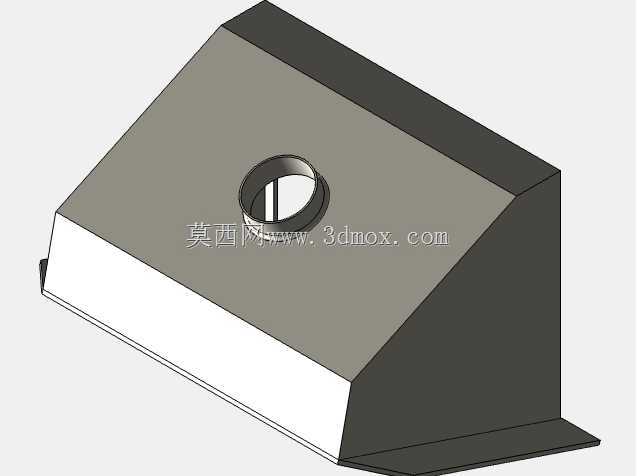

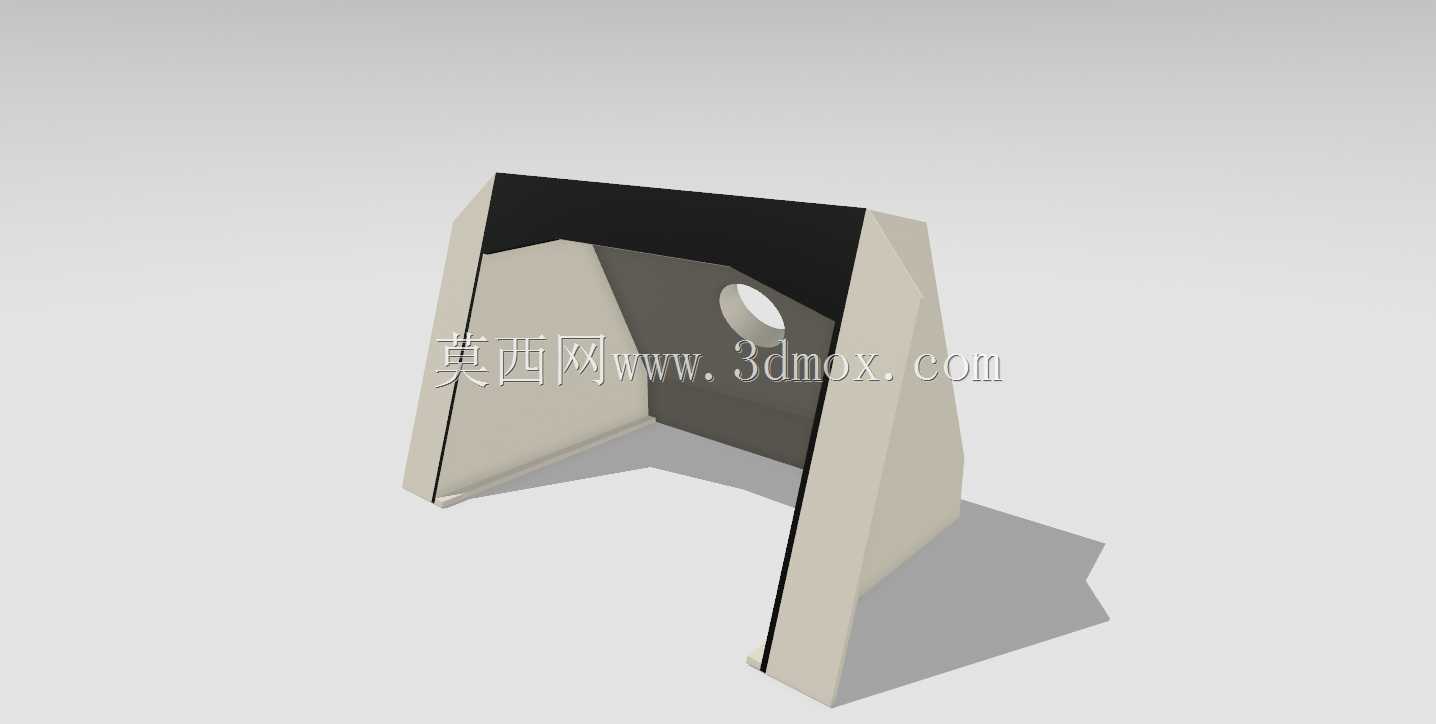

　　这套通风柜三维结构围绕实验室局部排风、有害烟气捕集和操作面防护展开，建模时没有把柜体当成单纯外壳处理，而是从操作人员站位、气流组织、台面边界和后排管路衔接几个维度同步推敲。柜体正面采用大开口操作面，两侧侧板向外形成稳定的围挡，顶部设置深色导流与遮挡区域，背板预留圆形接口，可直接对接单软管排烟系统。该接口位置避开操作者头部活动范围，软管从后方或侧上方接入后，不会占用前部操作空间，也减少了管路对取放样品、摆放器皿的干扰。

　　从实际使用场景看，这类柜体常见于化学实验、焊接小样处理、激光打标辅助排烟、胶粘剂挥发作业、学校实训工位以及小型质检间。作业时产生的烟雾、异味或轻质粉尘被限制在半封闭腔体内，通过后部圆形抽风接口进入外部过滤或排风管路。前方开口保留足够伸手空间，操作者可在柜内完成称量、滴加、加热、小型工件清洗或短时焊接等动作；侧板和顶围能够阻挡侧向气流扰动，避免室内空调风、人员走动风把污染物带出操作区。

　　结构设计上，柜体采用近似梯形的外轮廓，两侧板从底部向顶部略微收拢，既增强围合感，也让上部气流更容易向后方接口汇聚。背板不是简单平板，而是与侧板、顶围形成连续导流面，圆形接管口位于背壁偏上区域，符合热烟气和轻质气溶胶上升后被抽走的运动特点。前部底边保留落地支撑边界，柜体可直接放置在平整地面或实验台旁；若用于固定工位，可在底部增加地脚螺栓孔、调平脚垫或与台面连接的折弯件，这些附件在后续详细设计中均可基于现有主体外表面继续展开。

　　安装边界需要重点核对三个尺寸关系。第一是操作开口宽度，应保证双臂进入后仍有器皿摆放余量，同时不能过宽导致面风速分布不均；第二是柜体深度，需容纳常用小型加热设备、支架和废液托盘，深度过大又会增加操作者探身距离；第三是后背部接口高度与中心距，接口要与现场软管直径、弯头半径和吊顶或墙面排风管位匹配。三维模型中圆形接口可作为管路选型基准，后续配管时应保证软管少弯折、少急弯，接口周边增加卡箍或抱箍安装面，防止抽风时漏风或软管脱落。

　　柜体板材可按使用环境选择冷轧钢板喷塑、聚丙烯板或不锈钢板。若面对普通粉尘和轻度烟雾，钢板喷塑方案成本较低、刚性好；若长期接触酸碱挥发物，聚丙烯或不锈钢内衬更合适。建模时侧板、背板和顶围应保留板厚逻辑，折弯边、内衬板和可拆卸面板需要分开表达，便于后续出焊接图、折弯图或装配图。前部开口边缘不宜形成尖锐直角，可增加折边或护条，既提高板材刚度，也降低人员磕碰风险。

　　气流控制方面，通风柜并非接管后就必然有效。工程选型时要结合开口面积核算排风量，使操作面维持稳定向内风速；风量过小，烟气容易从开口溢出；风量过大，则可能造成火焰偏移、试剂快速挥发或采暖制冷能耗增加。后部接口前可设置导流板、均流孔板或可拆卸挡板，让抽吸范围覆盖操作区上下空间。对于产生颗粒的工况，还应在外部管路中配置过滤段，柜体本身只承担捕集和围挡功能，避免污染物在软管内沉积。

　　模型在细节表达上突出了柜体围合形态、后背接管口和落地支撑关系，适合作为实验室排风设备方案布局、工位安全改造和非标柜体设计的基础结构。设计人员可在此基础上继续补充视窗、照明、检修门、风量调节阀、压差检测口和电器控制盒，也可根据场地把独立落地式改成台面式或靠墙安装式。
