反射镜式非接触测温传感装置结构设计

　　在工业产线的温度监测场景里，接触式测温元件往往受限于安装空间、被测物体运动状态或是表面材质特性，无法实现稳定的实时温度采集，比如高速运转的传动部件表面、带电作业的电气节点、狭小腔体内部的发热区域，这类场景下非接触式的反射测温传感装置就成为了选型时的优先选项。这款反射镜温度传感装置的结构设计，核心围绕非接触测温的光路传导需求展开，前端的黑色锥形探头内部集成了反射镜组，能够将被测区域发出的红外辐射精准汇聚到内部的感光元件上，双激光指示线的设计是实际使用中非常实用的结构，两条绿色激光的交汇点恰好是测温的目标点位，现场调试人员不需要额外借助辅助定位工具，就能快速确认测温区域是否对准目标，避免了因测点偏移带来的测温误差。从安装适配性来看，

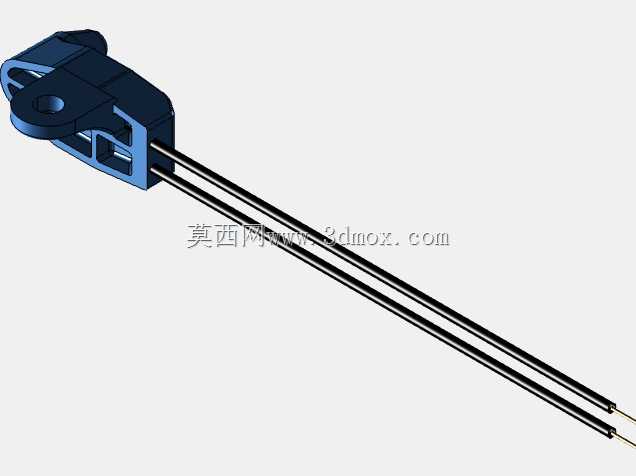

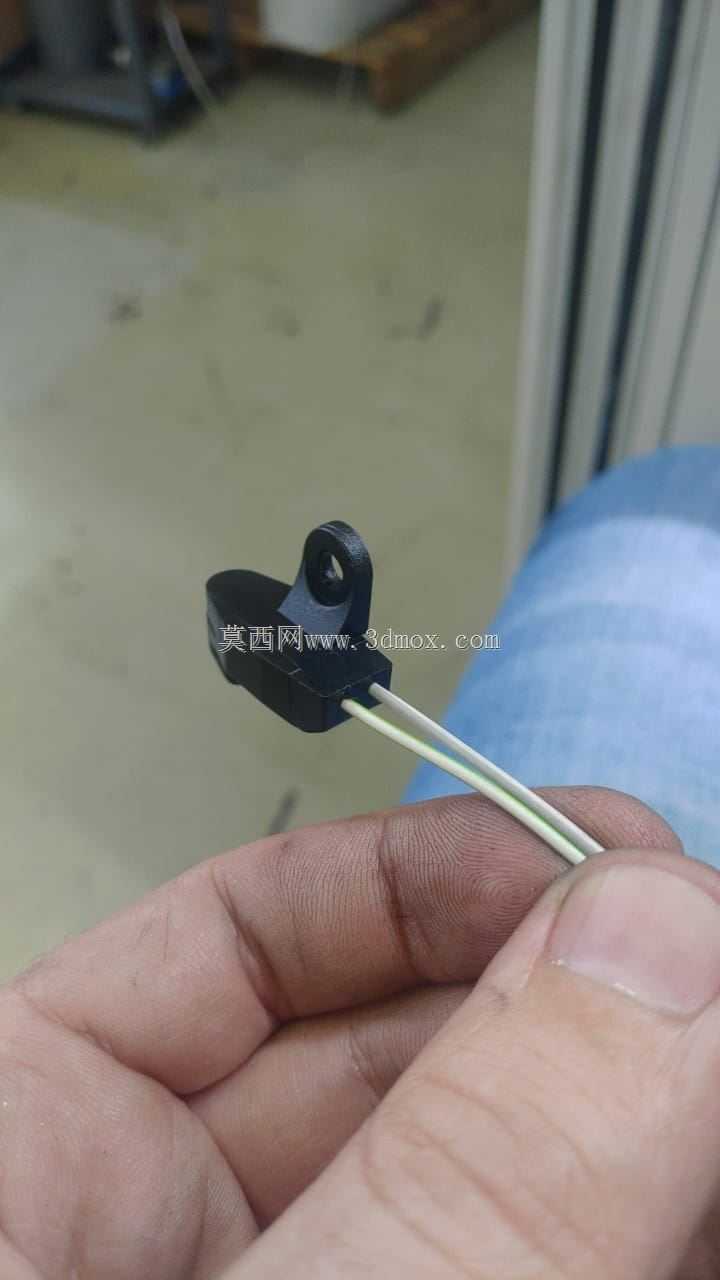

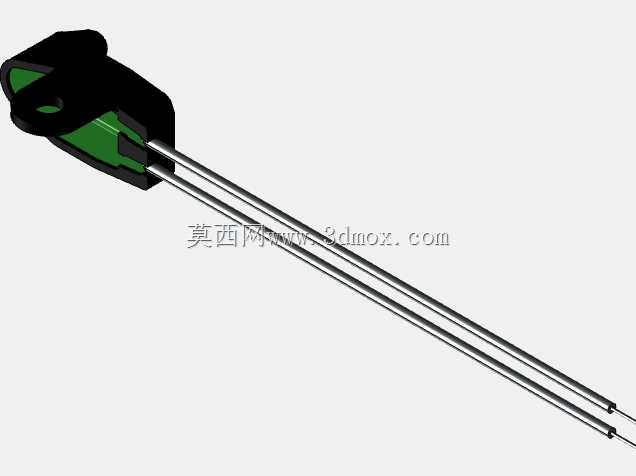

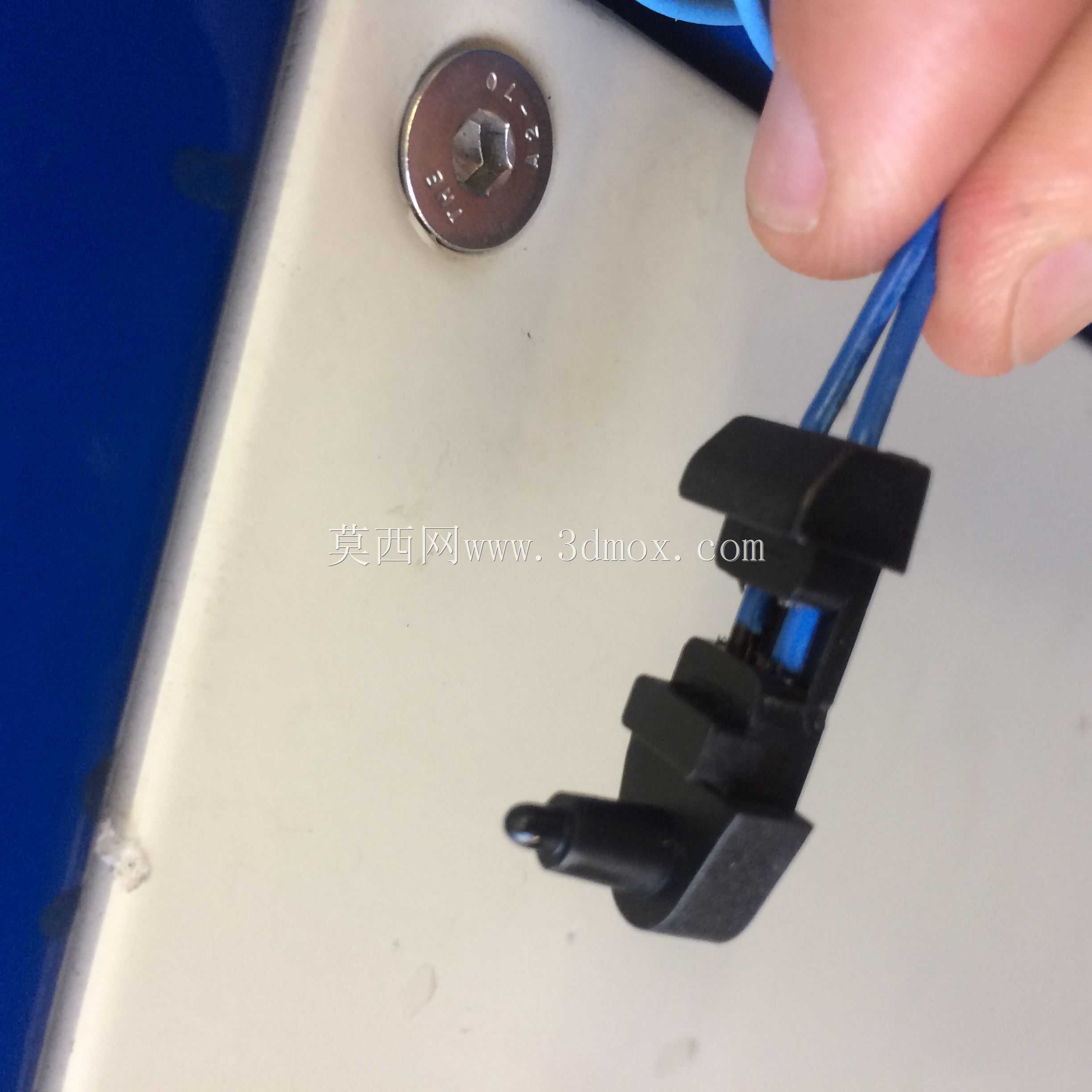

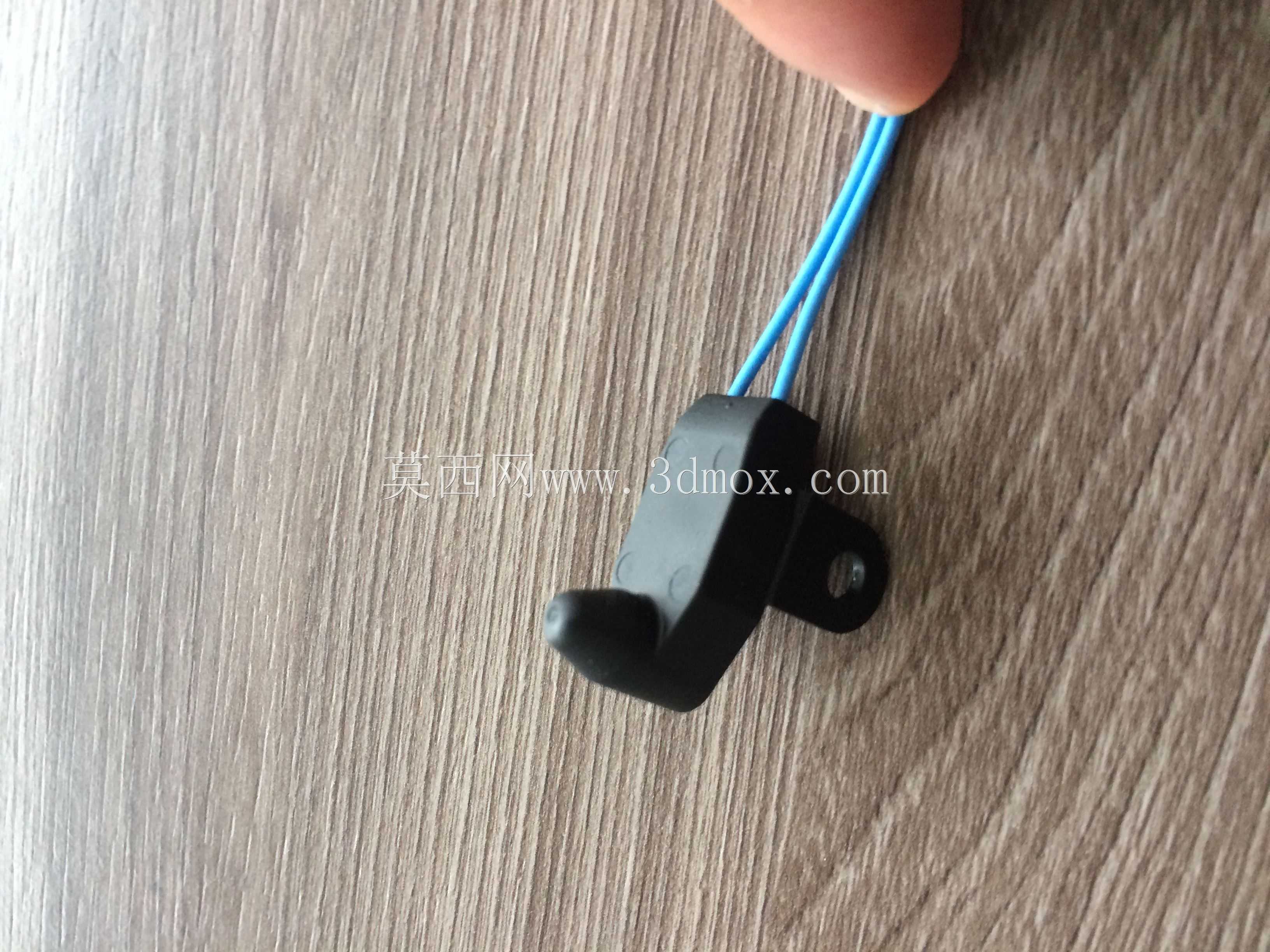

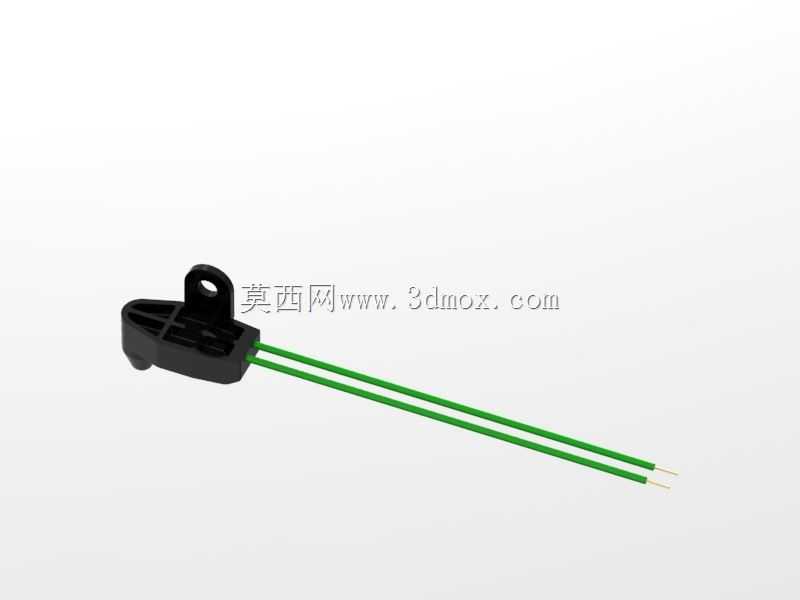

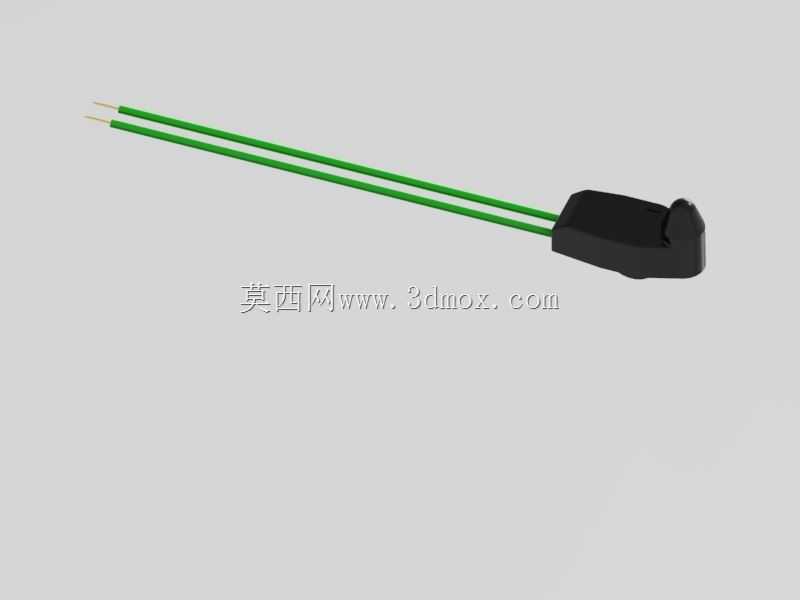

　　装置主体采用了流线型的黑色壳体结构，壳体下方预留了带安装孔的固定支耳，支耳上的通孔可以适配M3或者M4规格的固定螺丝，安装时既可以通过支耳直接固定在设备支架上，也可以搭配万向调节支架实现俯仰、水平角度的微调，能够适配不同安装面的固定需求，整体壳体的宽度控制在20mm以内，长度不超过60mm，即使是在设备内部走线密集、空间局促的电气柜内，也能找到合适的安装位置，不会和周边的线缆、其他元件产生干涉。设计过程中，壳体的造型没有采用常规的方正结构，而是顺着内部光路的走向做了弧面过渡，一方面能够减少壳体内部的空间冗余，让内部的反射镜、感光元件、激光模组的排布更加紧凑，另一方面弧面的外壳也不容易积灰，在多粉尘的工业现场使用时，

　　日常维护只需要擦拭前端探头的通光面即可，不需要频繁拆解清理壳体缝隙。前端的锥形探头结构做了收窄设计，能够伸入到宽度10mm以上的缝隙中对内部发热点进行测温，解决了普通平面探头无法贴近狭小空间测点的问题，探头和主体壳体的衔接处做了台阶定位，装配时可以直接通过台阶卡合定位，不需要额外做对位调整，能够提升装配环节的效率。在功能实现的结构匹配上，双激光指示模组的安装位做了角度预调设计，两个激光发射孔的夹角经过校准，在0.5米到2米的常用测温距离范围内，两个激光点的间距始终保持在5mm以内，能够清晰标示出测温区域的中心位置，避免现场人员误判测点。壳体尾部预留了走线槽位，供电和信号传输的线缆可以从尾部直接引出，既可以走明线固定在设备表面，

　　也可以穿过设备的穿线孔进入电气柜内部接线，走线方式灵活。从实际应用的适配场景来看，这款传感装置可以适配冶金产线的工件表面测温、电气柜内母排节点的过热监测、新能源设备的电池包表面温度巡检、3D打印设备的喷头温度实时检测等多种场景，结构设计上充分考虑了不同场景下的安装、调试、维护需求，没有多余的冗余结构，每个外形结构都对应了实际使用中的功能需求：支耳的厚度做了2mm的加厚处理，即使设备运行过程中存在持续振动，也不会出现固定支耳断裂的问题；壳体表面做了哑光磨砂处理，不会反射周边的光线，避免杂光进入探头内部影响测温精度；前端的通光镜片采用了嵌入式安装结构，镜片边缘和壳体之间做了密封处理，能够阻挡现场的粉尘、水汽进入壳体内部，保护内部的光学元件和感光电路。在建模过程中，所有的安装尺寸都做了公差适配，固定支耳的安装孔预留了0.2mm的间隙余量，方便现场安装时调整固定位置，探头部分的外径控制在8mm，能够适配市面上常规的传感器安装护套，不需要额外定制转接配件。整体结构没有采用复杂的异形曲面，大部分结构都可以通过常规的注塑工艺加工成型，量产时的模具复杂度低，能够有效控制加工成本，同时壳体的拼接缝都设置在侧面非可视面，既能够保证外观的整体性，也能减少拼接缝隙进灰的概率。
