多视角机械零件二维工程练习图

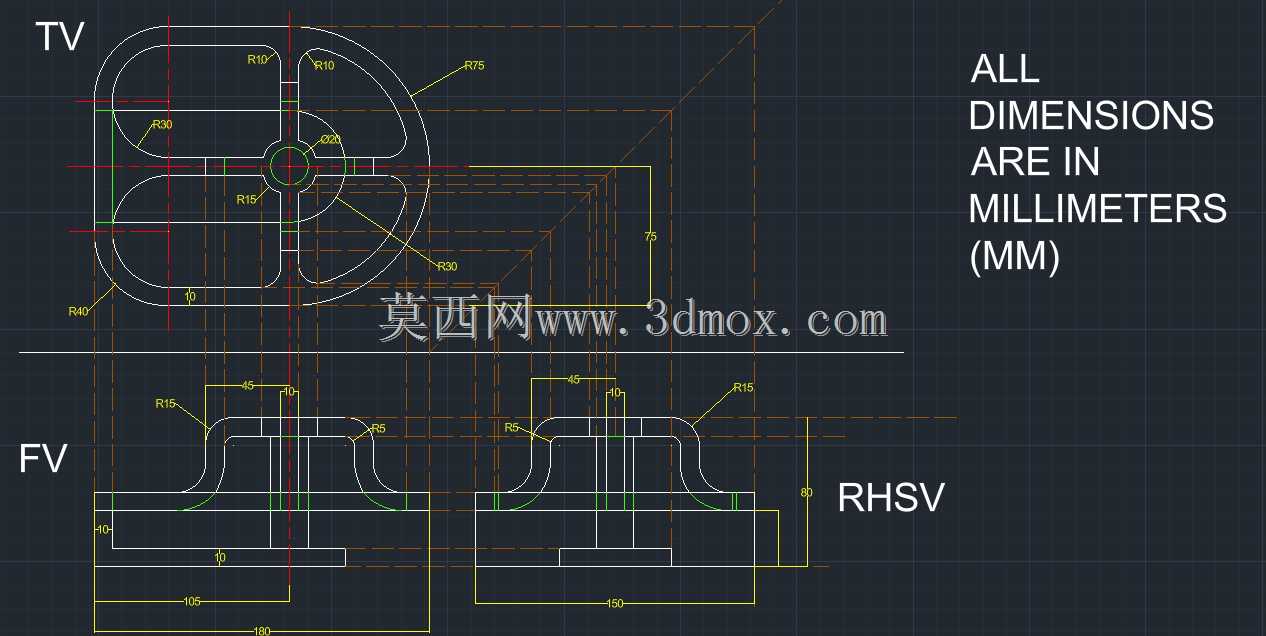

　　这套工程练习图覆盖了机械结构表达的核心训练点，采用第一角投影规则布置视图，主视图、俯视图、右视图的投影对应关系严格对齐，所有尺寸标注均以毫米为单位，符合国内机械加工行业的通用标注习惯。从视图表达来看，零件主体为对称式支撑结构，底部设置平直安装基面，基面预留安装定位的结构边界，中部为带中心通孔的连接柱体，上部为对称分布的弧形轮廓支撑翼，各衔接位置均标注了圆角过渡尺寸，避免应力集中问题，这也是实际机械结构设计中必须考虑的工艺细节，直角衔接在铸造、铣削加工中容易产生应力缺陷，圆角过渡既能提升结构强度，也能优化加工走刀路径。

　　在实际工程训练场景中，这类练习图主要用于帮助制图人员掌握投影对应逻辑、尺寸链排布规则、工艺结构表达方法，很多刚接触机械设计的从业者容易出现视图投影错位、尺寸漏标、工艺结构缺失的问题，通过这类对称结构的多视图练习，能快速建立三维实体到二维工程图的转换思维。从尺寸标注逻辑来看，图中先标注了整体安装边界的总长、总宽、总高尺寸，再逐层标注各段结构的定位尺寸、定形尺寸，圆弧位置单独标注半径与圆心定位基准，中心通孔标注了配合段的尺寸边界，所有尺寸的基准统一选取底部安装面与零件对称中心线，避免了基准不重合导致的加工误差，这和实际生产中的零件图标注逻辑完全一致，生产现场的加工人员拿到图纸后，能直接通过基准找正装夹，按照标注尺寸逐步完成各面加工。

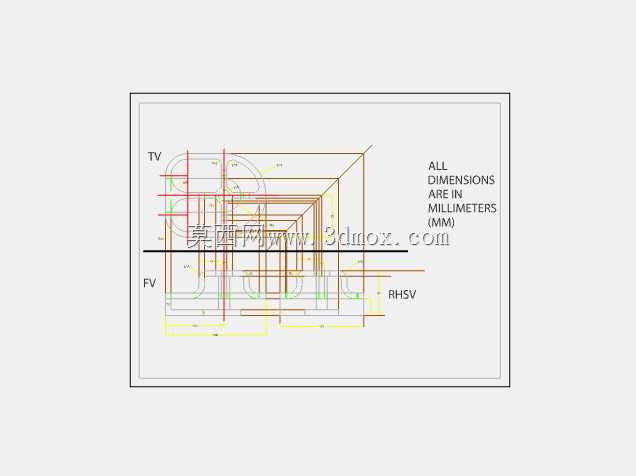

　　从结构功能角度分析，这类对称支撑类零件常应用在管路支撑、小型设备机架连接、传动部件定位支架场景中，底部安装面可通过螺栓固定在设备基座或安装平台上，中部通孔可穿装传动轴、固定销或管路接头，上部弧形翼面可贴合被支撑的圆柱类部件轮廓，实现稳定的定位支撑。设计这类结构时，首先要确认安装基面的平面度要求，保证安装后不会出现翘曲问题，其次要核算中心通孔与上部弧形面的同轴度，避免穿装部件后出现卡滞、偏磨问题，各衔接圆角的尺寸选取要匹配加工刀具的半径，减少换刀次数提升加工效率。图中特意保留了正交投影的构造线痕迹，能让练习者清晰看到各视图之间的投影对齐关系，理解每个轮廓线在三维空间中的对应位置，很多初学者在绘制工程图时，容易忽略视图间的投影对应，导致某个视图的轮廓线位置错误，通过这类带构造参考的练习，能快速纠正投影逻辑错误。

　　在建模训练场景中，从业者可以根据这套二维图完成三维实体建模，建模过程中需要先根据对称特性绘制一半轮廓，通过镜像操作完成整体结构，再按照尺寸标注切除中心通孔、添加各位置圆角，建模完成后可以反向投影生成工程图，和原图做对比校验，检查是否存在尺寸理解错误、结构表达偏差的问题。这类练习是机械设计从业者的基础训练内容，不管是从事加工工艺编制、三维建模、设备装配调试，都需要熟练掌握这类对称结构的视图表达与尺寸解读能力，实际生产中很多支架类、支撑类零件的结构逻辑和这个练习件完全一致，只是根据具体安装场景调整尺寸参数、增加安装孔位、修改支撑面轮廓，掌握这类基础结构的设计逻辑后，能快速适配不同场景的同类零件设计工作，减少设计过程中的结构错误、工艺错误。
