冰棒造型小型飞弹结构设计方案

　　这款冰棒造型的小型飞弹结构，在设计之初就瞄准了科普教具、航模改装以及桌面摆件的多元应用场景，没有照搬常规制式弹药的生硬外形，反而用日常冰棒的圆润轮廓降低了视觉攻击性，更适合面向青少年的国防科普展示场景，也能作为航模爱好者改装动力飞弹的基础结构载体。从实际用途来看，该结构既可以直接3D打印制作静态展示模型，用于科普展厅的航空航天知识展区陈列，也可以在预留弹体内部空腔的基础上，加装小型动力模块、控制板与配重块，改装为具备短距飞行能力的航模配件，甚至能作为文创周边的结构原型，衍生出不同比例的收藏级摆件。

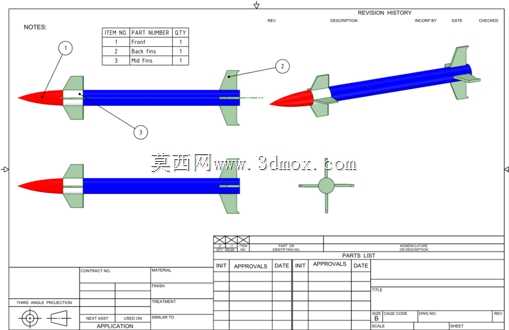

　　在功能特性设计上，首先考虑了气动布局的合理性，弹体头部采用圆润的锥形整流结构，相比尖锐弹头在低速飞行状态下拥有更稳定的升阻比，也能避免静态摆放时的尖锐磕碰风险；弹身主体采用等直径圆柱段设计，既方便内部元器件的排布安装，也能降低3D打印时的支撑用量，提升打印成品的表面质量；尾部共设置四片对称分布的梯形尾翼，翼面与弹体轴线保持平行安装，没有设置额外的安装倾角，主要为低速飞行状态提供航向稳定力矩，避免飞行过程中出现滚转发散的问题，尾翼与弹体采用一体化连接结构，减少了额外的装配工序，也提升了整体结构强度。

　　设计思路上没有追求复杂的曲面造型，全程以可制造性为核心导向，弹体所有曲面均采用连续G1连续过渡，没有出现曲率突变的区域，不管是采用FDM还是光固化3D打印工艺，都能顺利脱模，不需要额外打磨曲面接缝；弹头与弹身的连接位置预留了0.2mm的装配间隙，既可以采用胶水粘接固定，也可以在连接面加装磁吸结构，实现弹头的可拆卸更换，方便调整内部配重或者更换不同造型的弹头配件；尾翼的厚度从翼根到翼梢采用渐变设计，翼根厚度达到3mm，保证与弹体连接的结构强度，翼梢厚度收窄至1mm，降低飞行过程中的空气阻力，同时也能减少打印时的翘曲变形概率。

　　从外形尺寸与安装边界来看，该结构整体长径比控制在8:1的区间，符合低速飞行动力学的最优比例，弹体直径统一为30mm，适配市面上常见的29mm直径航模动力套管，不需要额外加工转接结构就能直接安装标准动力组件；尾翼的外边缘距离弹体轴线的最大尺寸为50mm，整体外接圆直径控制在100mm以内，既保证了尾翼的安定面效率，也不会因为翼展过大导致存放、运输过程中出现尾翼磕碰断裂的问题；弹体内部预留的空腔直径为24mm，长度达到120mm，足够容纳常规的3S锂电池、小型电调以及接收板组件，空腔内壁预留了2mm的壁厚，在保证结构强度的同时尽可能降低整体重量，静态打印状态下整体重量不超过50g，加装动力组件后的全备重量也能控制在150g以内，对动力模块的推力要求较低，普通的小型航模电机就能提供足够的飞行动力。

　　在细节结构处理上，弹头与弹身的分模线设置在弹头圆柱段的末端位置，分模线与弹体轴线垂直，打印时可以将分模线贴合打印平台，不需要为分模位置额外添加支撑，打印完成后只需要简单打磨就能消除分模线痕迹；尾翼与弹体的连接位置做了R2的圆角过渡，避免应力集中导致尾翼受撞击时从根部断裂，同时圆角过渡也能减少打印时的层间应力，提升层间连接强度；弹体尾部预留了直径10mm的发动机喷管安装位，安装位周围设置了三个均匀分布的定位凸台，方便动力组件的快速定位安装，不需要额外测量对齐就能保证喷管轴线与弹体轴线重合，避免因为推力偏心导致飞行轨迹偏移。
