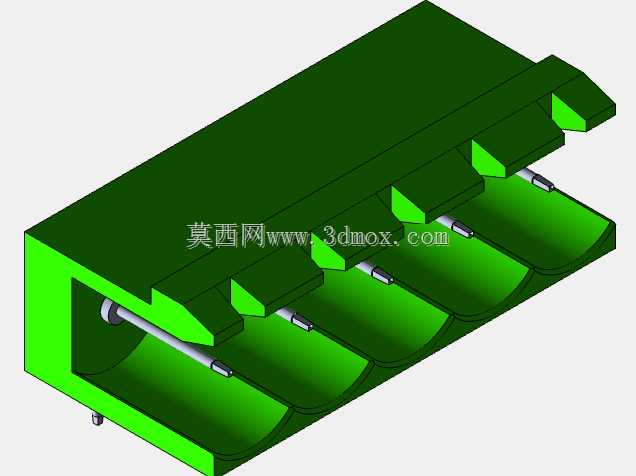

4针5.08间距Degson可插拔接线端子结构

　　在工业控制设备的电气连接环节，接线端子是实现导线与PCB板可靠导通的核心基础部件，这款4针位的Degson可插拔接线端子，针对控制柜内部、工业电源模块、小型自动化设备的板端接线场景做了针对性的结构优化，能有效解决现场接线效率低、导线易松脱、高温环境下连接失效的常见工程问题。从实际安装边界来看，该端子针位间距为5.08mm，这个间距规格是工业低压控制领域的通用标准尺寸，既可以满足300V/10A以内的载流绝缘要求，又能最大化压缩PCB板上的占用空间，适配多数工控板卡的布线密度要求；端子整体采用卧式贴板安装结构，底部设置定位柱与焊针，焊接时可以先通过定位柱卡入PCB对应的定位孔实现预固定，避免过波峰焊时端子移位，焊针长度匹配常规1.6mm板厚的PCB，焊接后焊盘的爬锡距离符合安规绝缘要求。

　　在功能特性设计上，这款端子做了双重防松脱的结构考量，首先是插接端的锁止卡扣，公母端对插到位后，卡扣会自动卡入母座的卡槽内，设备运输过程中的振动、日常维护时的导线拉扯都不会导致接插件松脱，需要拆卸时只需按压卡扣顶部的解锁位即可顺利拔出，不需要额外借助工具；其次是导线压接端的弹片结构，采用高弹性铜材做热处理，螺钉锁紧后弹片可以均匀包裹导线线芯，避免单螺钉压接时线芯被压伤、接触电阻过大的问题，即使在设备长期运行产生的温度循环下，弹片的应力衰减也控制在极低水平，能长期保持稳定的接触压力。

　　从材质选型的工程逻辑来看，端子的绝缘基座采用耐高温的工程塑料注塑成型，可承受波峰焊时的短时高温，不会出现基座变形、针位偏移的问题，长期工作环境温度覆盖-40℃到105℃，满足多数工业现场的环境温度要求；内部导电件采用镀锡铜材，兼顾导电性能与抗氧化能力，避免长期使用后接触表面氧化导致的压降过大、接头发热问题。在实际选型应用中，这类端子常被用于交流稳压电源的输出输入接线端、小型PLC扩展模块的外部接线端、工业传感器的分线接线板上，相比直接焊接导线的连接方式，可插拔的结构能让设备后期维护时的拆装效率提升数倍，更换板卡时不需要逐根拆除导线，只需将公端从母座上拔出即可，大幅减少现场接线的出错概率。

　　建模过程中需要重点关注几个关键尺寸的公差配合：首先是针位的间距公差，需要控制在±0.1mm以内，否则公母端对插时会出现针位错位、插接受力过大的问题；其次是锁止卡扣的变形量设计，需要保证卡扣在解锁行程内的变形量处于材料的弹性变形区间，不会因为反复插拔出现卡扣断裂；最后是焊针的位置度，要匹配PCB封装的焊盘位置，避免焊接时出现焊针对不上焊盘、虚焊的问题。另外端子的进线口做了倒角导向结构，现场接线时即使导线线芯有轻微分散，也能顺利插入接线孔内，不需要反复整理线芯，降低现场施工的操作难度。接线孔的尺寸匹配0.5-2.5平方毫米的多股铜芯导线，覆盖了工控领域绝大多数控制回路、小功率动力回路的导线规格，通用性较强。
