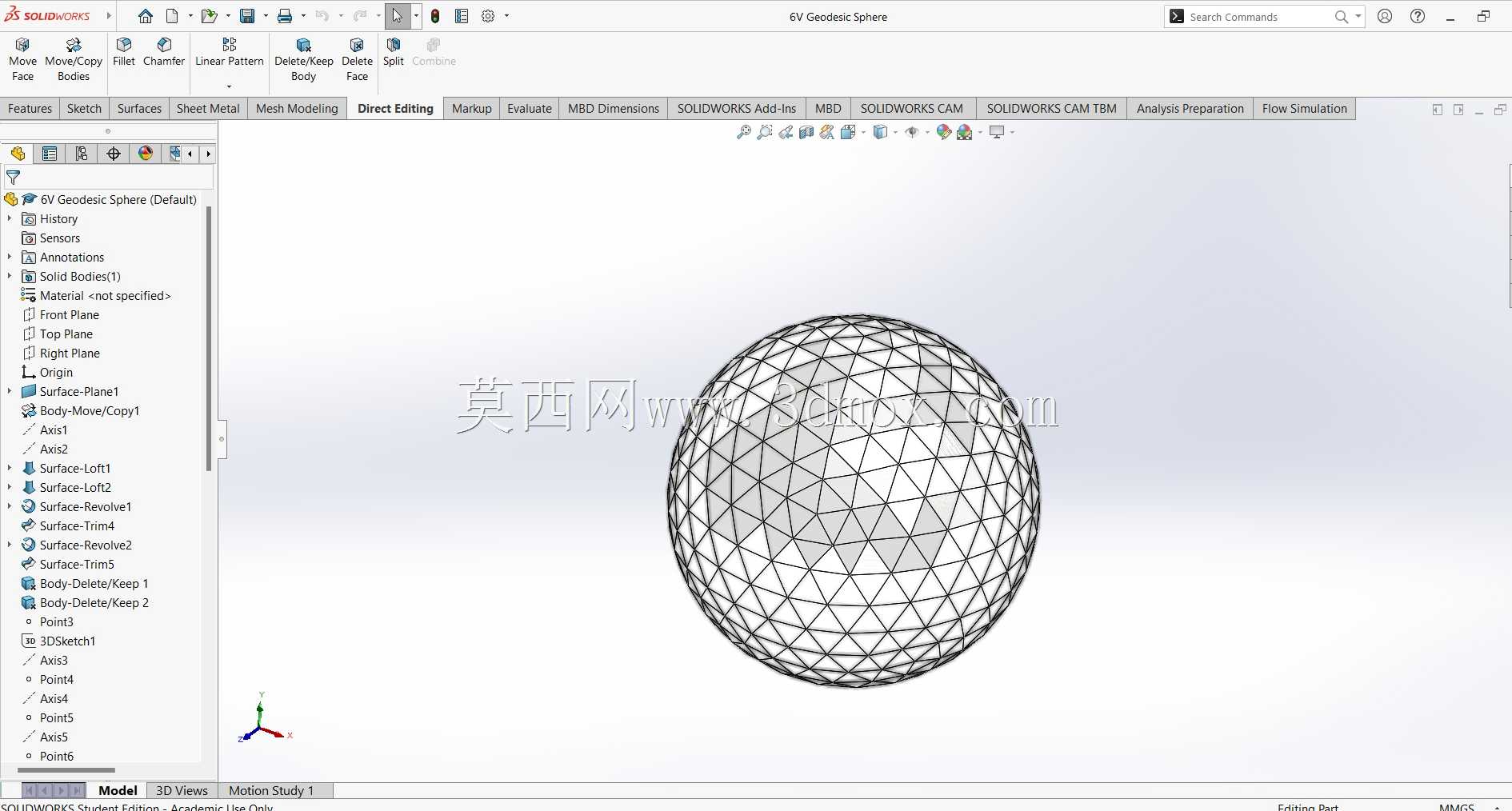

6V测地线球形网格结构设计

　　在空间结构构件、教学演示装置、小型装饰性承载结构的设计场景中，测地线球形网格的应用一直是结构轻量化设计的典型方向，本次设计的6V规格测地线球，采用三角面拼接的球面网格构型，在保证整体球面曲率精度的前提下，最大化降低结构自重，同时兼顾各方向受力均匀性。从实际用途来看，这类球形网格结构可作为小型雷达罩的基础构型单元、物理教学中的几何演示教具、室内装饰的镂空球形摆件骨架，也可作为小型传感器的球形防护外罩，在户外环境下可有效分散风阻，减少积雪、积尘对结构的影响。

　　设计过程中首先基于球面细分算法，将正二十面体的基础面进行6次递归细分，确保每个三角网格单元的边长误差控制在0.2%以内，避免出现局部网格尺寸突变导致的应力集中问题。所有网格杆件采用等截面设计，相邻三角面共用杆件，减少冗余连接结构，整体球体的网格密度从球顶到赤道位置保持均匀过渡，不会出现局部网格过疏或过密的问题。从结构受力特性来看，这种三角拼接的测地线结构，每个节点都连接6根杆件（仅球顶位置的特殊节点连接5根），外力作用下可通过杆件快速将载荷分散到整个球面，相比同直径的实心球体减重超过85%，相比经纬线划分的球形网格，整体抗变形能力提升40%以上，在承受径向点载荷时，局部形变量仅为经纬网格结构的三分之一。

　　外形尺寸方面，该测地球的基准直径可根据实际使用场景缩放，常规教学演示版本直径控制在300mm时，单根杆件长度在18-22mm区间，节点处采用插接式连接结构，安装时无需复杂工装，按照编号依次拼接杆件即可完成整体组装，安装边界仅需底部预留直径50mm的平面支撑区域，即可保证球体放置稳定，若作为悬挂构件使用，仅需在球顶节点处预留一个M4的螺纹连接孔，即可通过吊件完成固定。设计时特意将所有杆件的截面做了等强度优化，杆件截面为直径2mm的圆形截面，在满足结构刚度要求的前提下，尽可能减少材料用量，同时所有杆件的连接节点都做了圆角过渡处理，避免尖锐棱角造成安装划伤，也减少了应力集中导致的节点断裂风险。

　　在实际工程应用中，这类6V测地线球的网格通透率超过90%，作为防护外罩使用时不会遮挡内部传感器的信号传输，作为装饰构件时可在内部加装光源，光线透过三角网格投射出均匀的几何光影效果。设计过程中对每个三角面的平面度都做了约束，确保拼接完成后整体球面的轮廓度误差不超过0.5mm，不会出现局部凹凸的瑕疵。考虑到不同使用场景的需求，该结构可适配金属3D打印、杆件拼接注塑、碳纤维杆件粘接等多种加工工艺，当采用金属3D打印时可一次性打印成型，无需后续组装，当采用杆件拼接工艺时，所有杆件均可标准化批量生产，降低制造成本。

　　从结构安装的角度来看，该球体无明确的安装方向限制，任意面朝下都可作为支撑面，支撑点可选择任意三个相邻的底部节点，支撑稳定性不受摆放角度影响，若需要将球体固定在其他设备上，可在任意位置的节点处预留安装孔，不会破坏整体结构的受力连续性。在长期使用过程中，这种均匀的网格结构不会出现局部积水、积灰的问题，户外使用时雨水可顺着网格杆件自然流下，灰尘也不易在结构表面堆积，后期维护仅需简单冲洗即可保持外观整洁。针对需要在球体内部安装元器件的场景，设计时预留了直径80mm的操作开口位置，开口周边的杆件做了局部加强处理，开口处的结构刚度比其他区域提升30%，不会因为开口导致整体结构变形，元器件安装完成后可通过配套的网格盖板将开口封闭，保持整体球面的完整性。
