球面多吸盘阵列吸附球体结构设计

　　该球面吸附结构主要面向异形曲面工件的抓取转运场景，在3C电子组装、精密光学元件搬运、食品加工分拣等产线中，常规平面吸盘无法适配球面、弧面类工件的贴合需求，容易出现吸附漏气、工件脱落、接触面压损等问题，这类多吸盘阵列的球面结构恰好能填补该类场景的应用空白。从功能特性来看，整个结构以球形框架为承载基体，沿球面径向均匀布置多组独立吸附单元，每个吸附单元的接触面可随工件表面曲率做小角度自适应偏转，保证吸盘唇口与工件表面完全贴合，避免局部漏气导致的吸附力不足；所有吸附单元通过框架内部的集成气路连通，可统一接入真空发生装置，也可根据抓取工件的尺寸、重量，选择性启闭对应区域的吸附单元，适配不同规格的球形、类球形工件抓取需求。

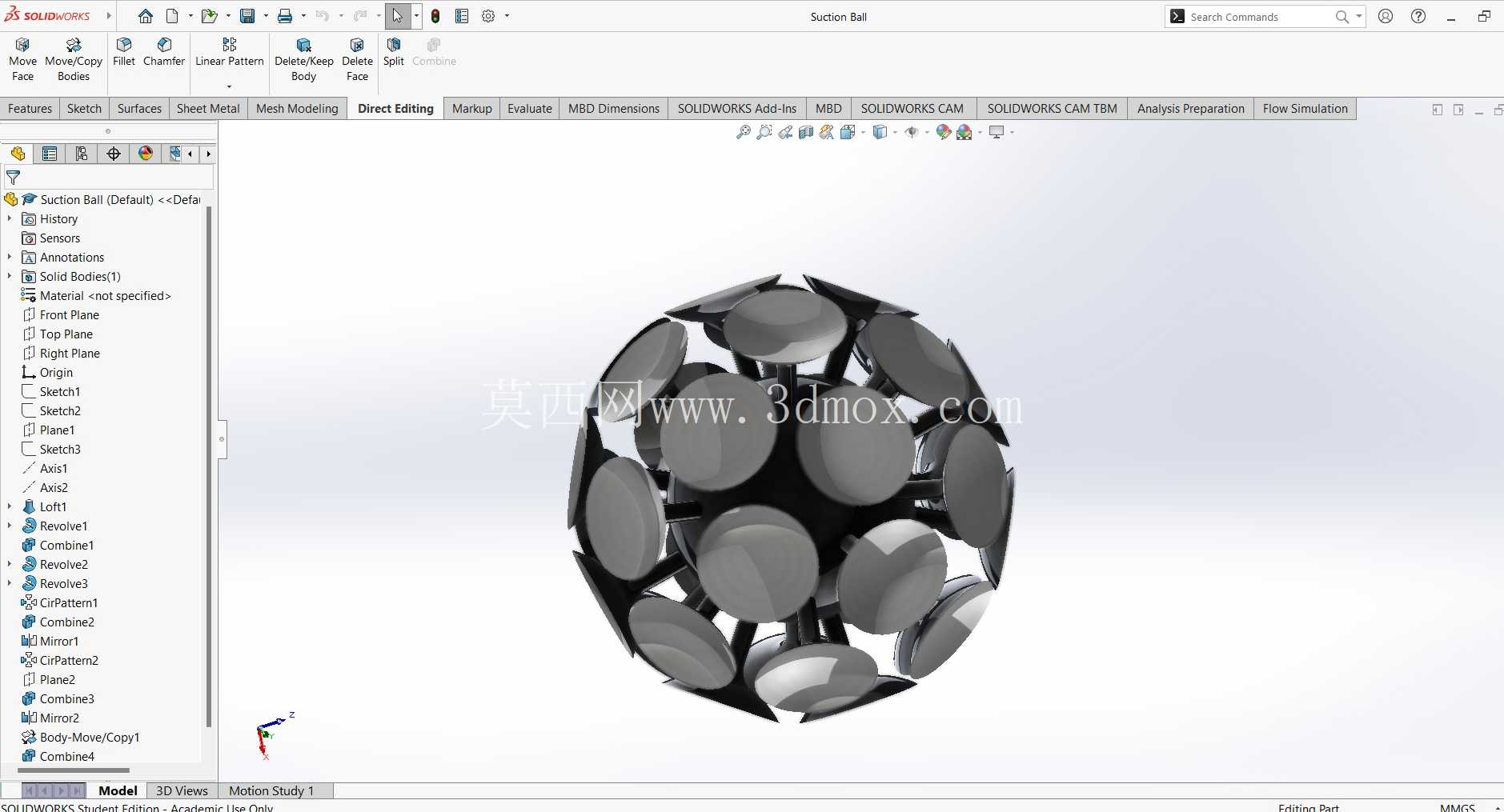

　　设计过程中首先确定了整体的球形包络边界，框架外径根据常见待抓取球形工件的直径区间做适配，预留足够的吸附接触覆盖范围，同时控制整体结构的径向尺寸，避免在狭窄产线空间内出现运动干涉；每个吸附单元的安装座采用球铰式连接结构，保证吸盘在接触工件时可自适应偏转±15°，适配不同曲率的曲面接触需求，安装座与框架之间预留了5mm的压缩行程，配合吸盘自身的弹性变形量，可抵消工件定位的±3mm位置误差，降低产线对工件上料定位精度的要求。结构的安装接口设置在球体的顶部连接端，采用标准法兰连接结构，可直接适配常规工业机械手的末端安装尺寸，无需额外设计转换连接件；气路接口采用侧置式快插接头，布置在安装法兰的周边区域，避免气路管线随机械手运动时出现弯折、

　　缠绕问题。从受力角度核算，每个吸附单元在-60kPa真空度下可提供不小于8N的垂直吸附力，整球满布状态下总吸附力可覆盖最大5kg的球形工件抓取需求，同时每个吸附单元的接触压力控制在0.2MPa以内，避免对玻璃、薄壁塑料、软质食品类工件表面造成压痕损伤。框架部分采用镂空式筋条结构，在保证整体结构刚度的前提下尽可能降低自身重量，减少机械手末端的负载冗余，筋条的排布沿球体经纬方向布置，既为每个吸附单元提供稳定的安装基准，也为内部气路的布设预留了足够的走管空间，同时镂空结构可减少结构运动过程中的风阻，提升机械手高速运动时的稳定性。
