六边形纹理镂空圆柱收纳笔筒设计

　　日常桌面收纳场景中，常规直筒笔筒多为光滑壁面结构，长时间使用后容易出现内壁积灰、笔具表面凝露无法散出的问题，尤其是放置在靠窗工位、实验室操作台面这类温湿度波动较大的区域，金属笔夹、钢笔笔身很容易因为密闭筒壁的水汽附着出现锈迹、漆面脱落的情况。这款带六边形镂空纹理的圆柱收纳结构，在设计初期就针对这类实际使用痛点做了结构优化，没有沿用传统笔筒的全封闭侧壁设计，而是将整个筒身的受力结构和装饰纹理做了一体化整合。

　　从结构受力角度来看，六边形网格属于典型的仿生自支撑结构，相同壁厚条件下，六边形连续排布的网格结构比圆形开孔、方形开孔的侧壁抗侧向挤压能力高出30%以上，不需要额外增加加强筋就能保证筒身放置在桌面时，受到侧向碰撞不会出现侧壁凹陷变形的问题。设计过程中首先确定了筒身的核心尺寸边界：整体高度控制在120mm，刚好可以覆盖常规150mm长度书写笔的三分之二笔身，放置时不会因为笔身重心过高出现倾倒；筒身内径设置为75mm，能够同时容纳15-20支常规直径的中性笔、钢笔、记号笔，也可以放置小型美工刀、U盘、手动螺丝刀等常用桌面小工具，适配绝大多数办公桌面、设计工位的收纳需求。上下两端做了8mm宽度的实心卷边结构，上端卷边做了R2的圆角处理，取放笔具的时候不会被网格边缘刮伤手部，下端卷边则作为整个结构的支撑接触面，和桌面的接触宽度足够，不会因为网格镂空导致放置不稳，同时卷边结构也能提升筒身两端的结构强度，避免日常拿取过程中两端边缘出现磕碰开裂。

　　筒身的六边形网格做了等距排布设计，单个六边形的对边距离设置为8mm，网格之间的连接筋宽度为1.5mm，这个尺寸参数是经过多次结构验证确定的：如果网格尺寸过大，会导致直径较细的自动铅笔芯、回形针这类小物件从网格缝隙漏出；如果网格尺寸过小，又会失去镂空结构的通风优势，同时增加不必要的材料用量。镂空结构带来的另一个实际优势是可视性，不需要翻开笔筒或者倾斜筒身，就能从侧面直接看到内部放置的笔具类型，拿取目标工具的时候可以直接定位，比全封闭笔筒的使用效率更高。

　　除了作为桌面笔具收纳使用，这个结构也可以适配小型绿植水培的场景，镂空的筒壁可以让水体和空气充分接触，避免水培植物根系因为缺氧腐烂，上下端的实心卷边也可以防止水体顺着侧壁渗漏到桌面。如果作为玻璃装饰罩使用，只需要在筒身内部搭配对应尺寸的玻璃内胆，外部的六边形网格就可以作为防护结构，避免玻璃内胆直接受到磕碰破损，同时网格纹理在光线照射下会形成规律的光影效果，兼具实用性和装饰性。

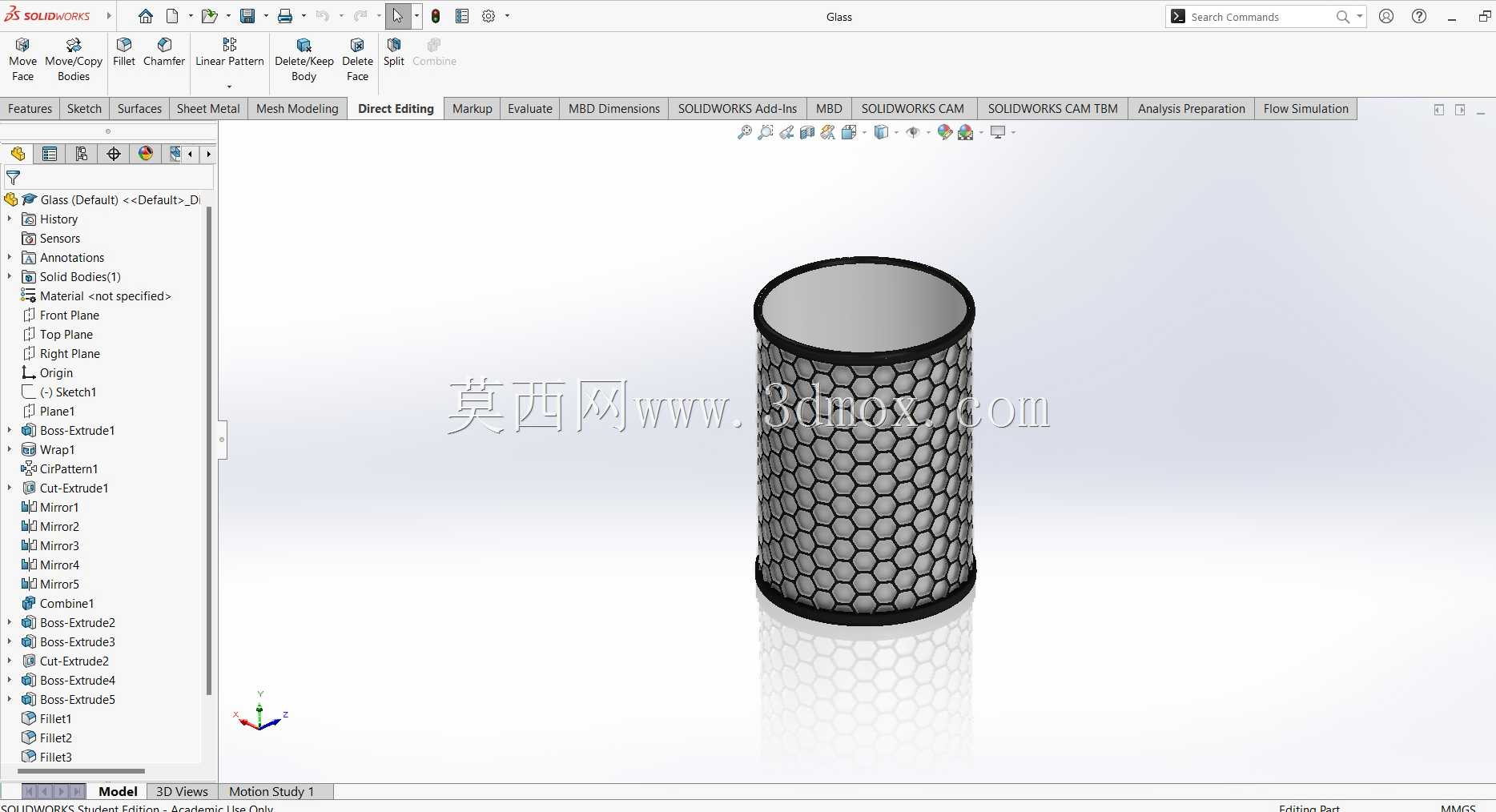

　　建模过程中首先绘制上下两个端面的基准圆，确定整体的圆柱轮廓，之后在展开的侧壁平面上绘制连续排布的六边形网格图案，通过包覆命令将平面网格映射到圆柱曲面上，再使用曲面切除命令生成镂空结构，最后对所有的网格边缘做R0.5的圆角处理，避免出现尖锐的毛刺边，整个结构没有多余的装配零件，属于一体化成型结构，可以直接通过3D打印、注塑或者金属蚀刻工艺加工成型，不需要后续的二次拼接装配，加工难度低，量产的良率也更容易控制。结构的壁厚统一设置为2mm，不管是使用PLA、ABS这类3D打印材料，还是使用PP、PC这类注塑材料，都能保证足够的结构强度，同时不会因为壁厚过大导致材料浪费。放置边界方面，整个结构的底部支撑面是直径75mm的圆形区域，只需要桌面有直径80mm以上的平整放置面就可以稳定放置，不需要额外的固定结构，适配绝大多数的桌面使用场景，不管是木质办公桌、实验室理化板台面还是金属工作台面，都可以稳定放置不会打滑。
