五自由度桌面级夹持作业机械臂结构

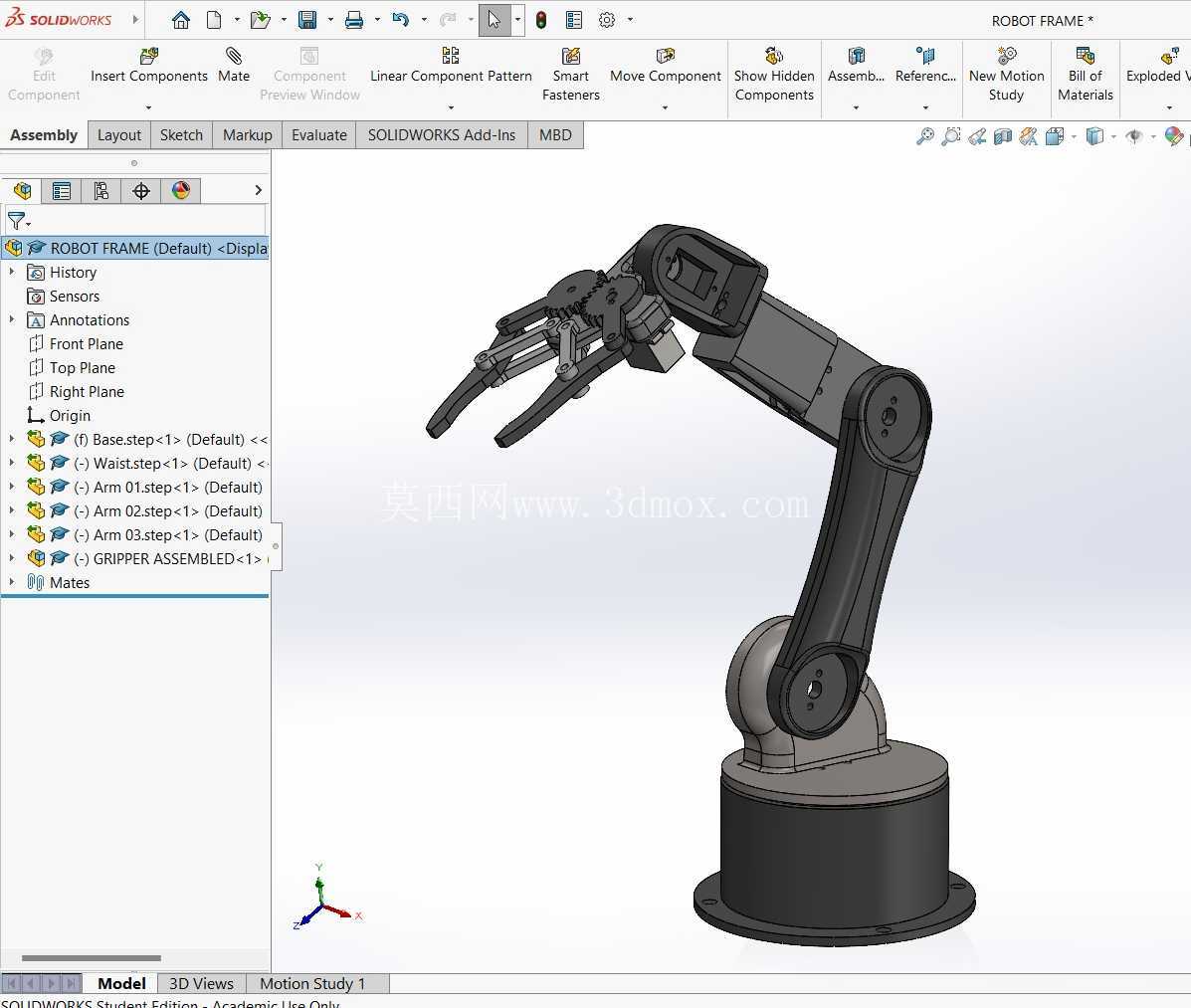

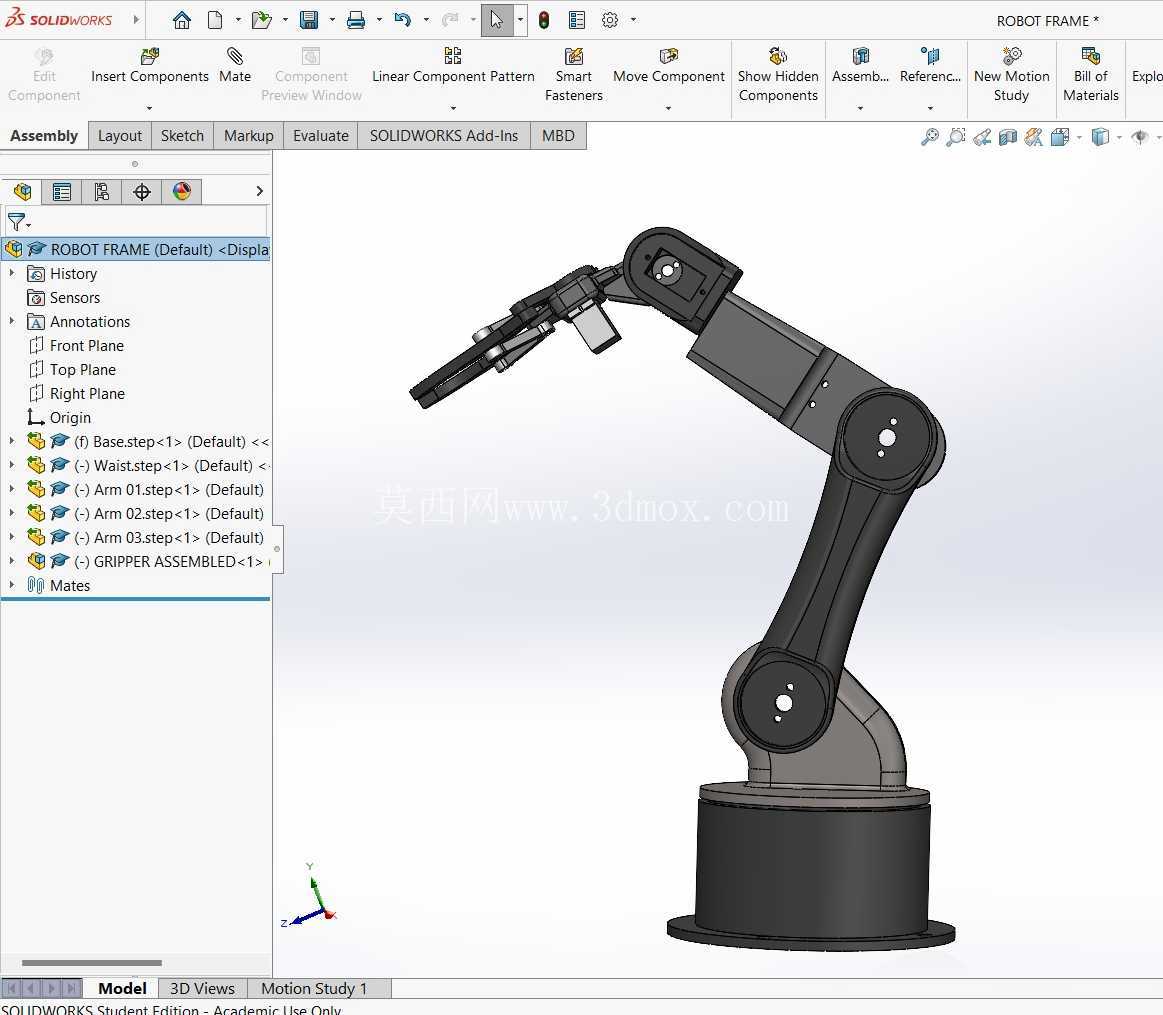

　　这款五自由度关节式机械臂，定位面向小型桌面级作业场景设计，可覆盖教学实训、轻量物料分拣、实验室样本转运、小型工件上下料等常见应用场景，额定承载上限300克，适配多数小型精密零件、实验耗材、轻型包装件的搬运与操作需求。从结构设计逻辑来看，整机采用串联关节布局，底座为固定式圆盘安装结构，安装面平整，可直接通过螺栓固定在工作台面、实训台架或者小型移动平台上，底座内置第一关节回转机构，可实现整臂水平方向360度回转，覆盖周边圆形作业范围，安装时需预留底座直径1.2倍的平面空间，避免回转过程中与周边设备、工装发生干涉。

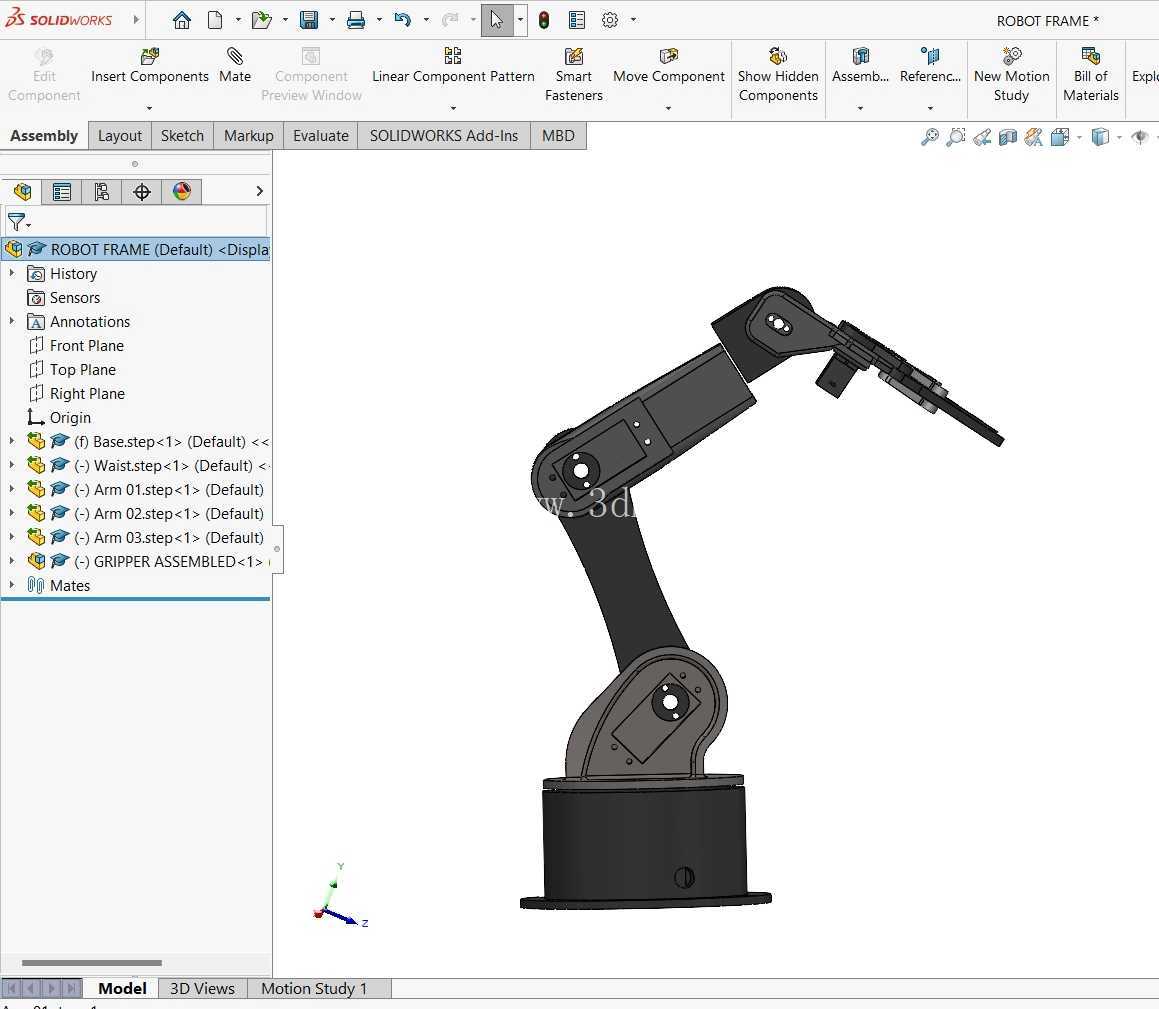

　　大臂与底座之间采用俯仰关节连接，关节处配置限位结构，可限制大臂俯仰角度在安全行程范围内，避免运动超程造成结构磕碰；小臂与大臂之间同样采用俯仰关节，配合大臂的俯仰动作，可实现末端执行器在垂直平面内的大范围位置调整，两个俯仰关节的转轴均采用高精度配合面设计，保证运动过程中的结构刚性，减少末端负载下的形变偏移。腕部设置两个回转自由度，分别负责末端的俯仰与回转动作，可调整夹爪的作业姿态，适配不同角度的取放需求，比如从料盒中斜向取件、将工件放置到倾斜工装位等场景，都可通过腕部关节的姿态调整完成作业。

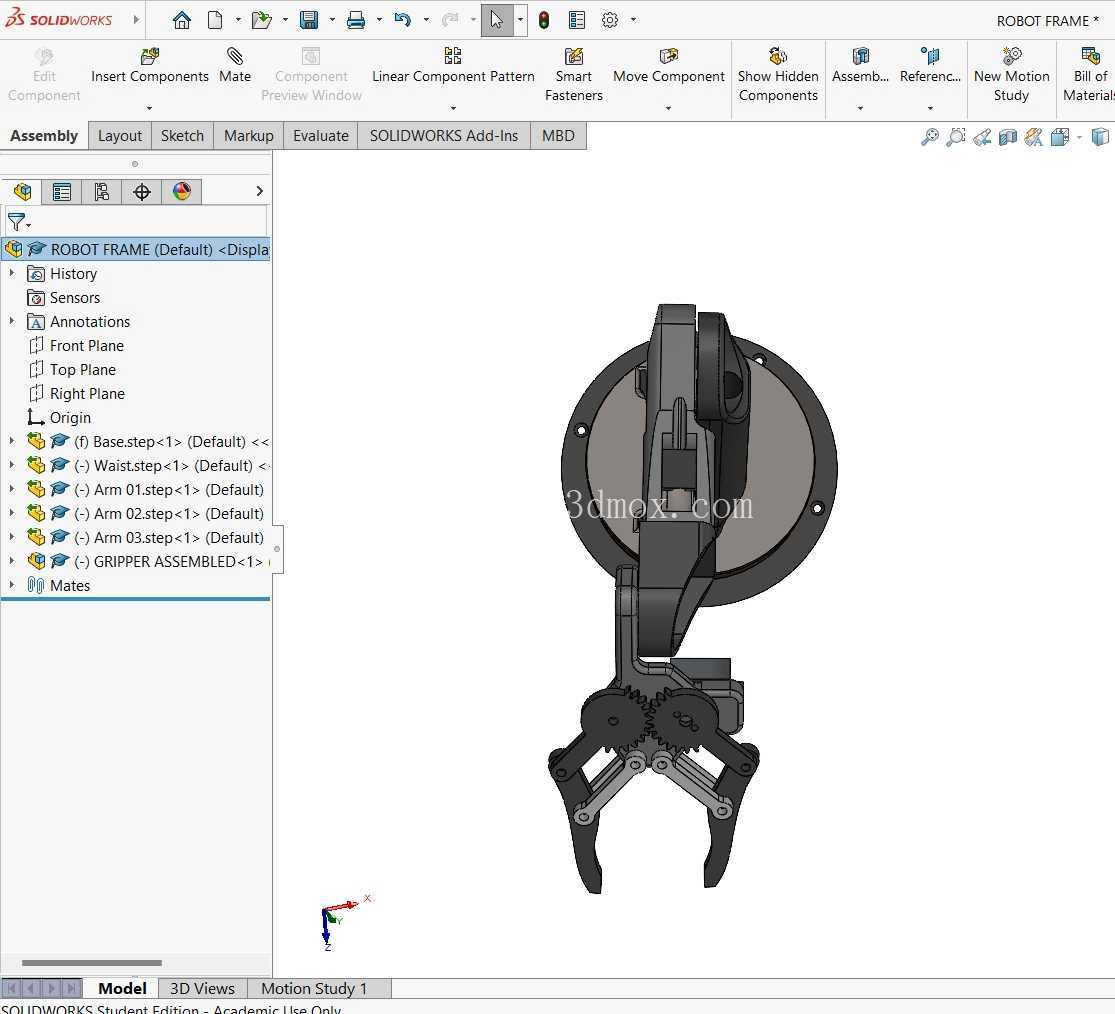

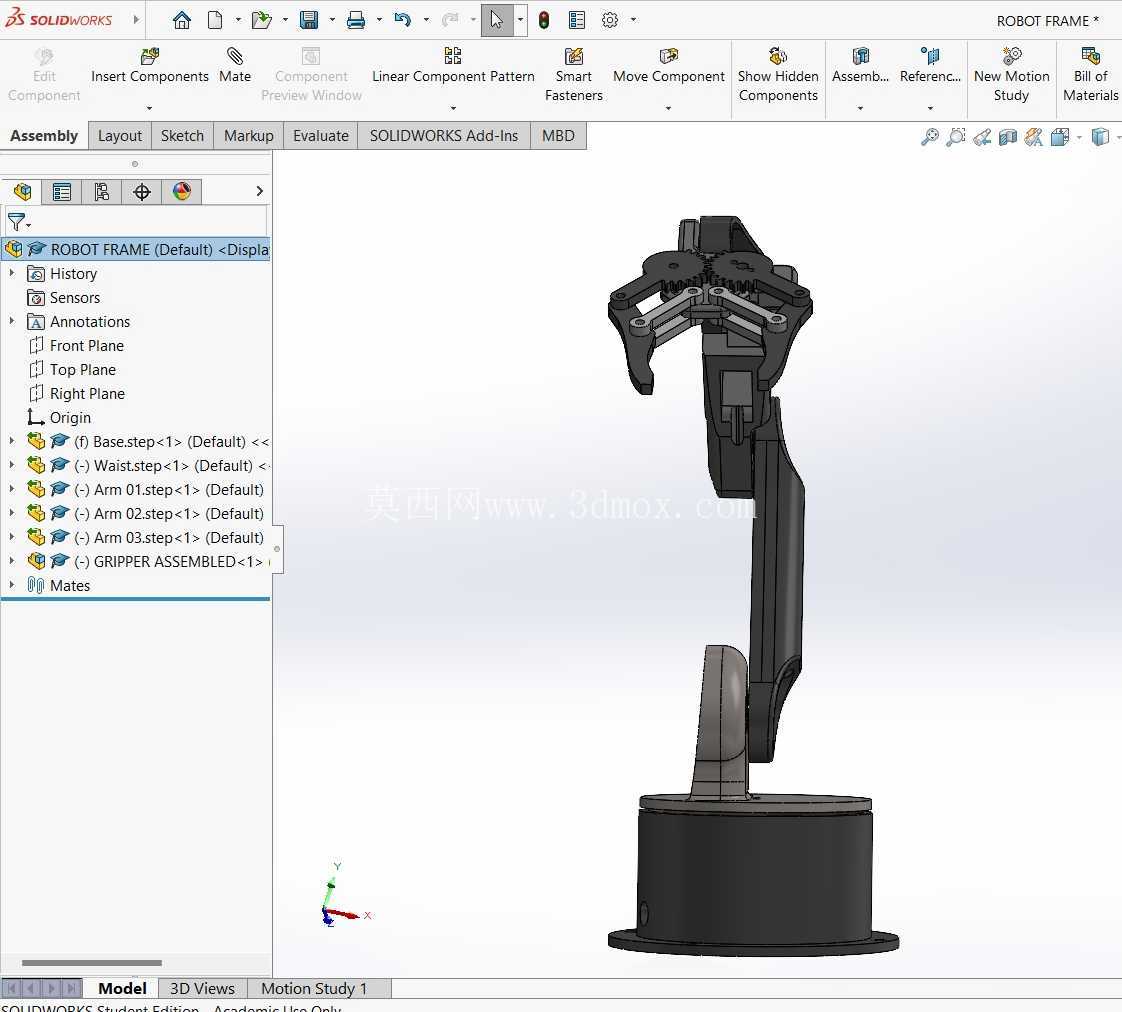

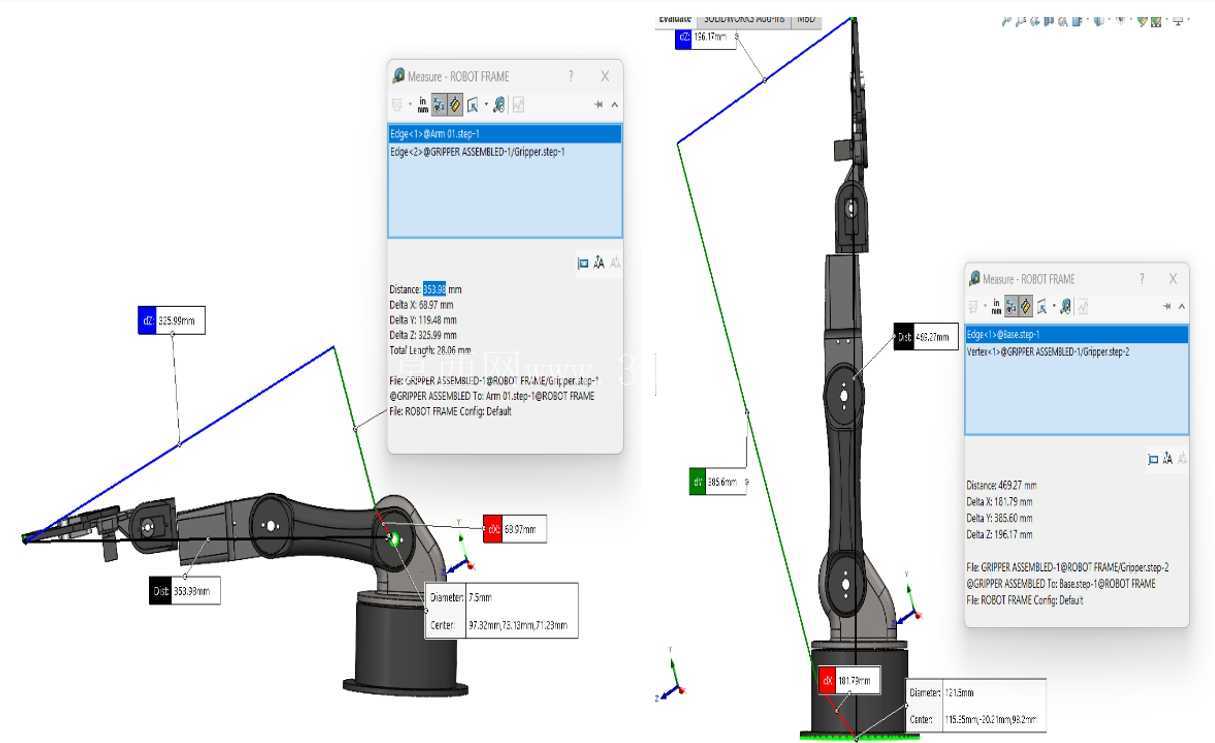

　　末端执行器采用两指平动夹爪结构，夹指接触面做了防滑纹理处理，开合行程适配常见小型工件的夹持尺寸，可夹持规则形状的柱状、块状零件，也可通过更换定制夹指适配异形工件的夹持需求。整机建模采用实体建模方式完成，所有关节的配合间隙、转动行程、结构干涉都在建模阶段做了完整校验，各零部件的壁厚、连接孔位都按照实际加工工艺要求设计，比如结构件的壁厚满足3D打印或者数控铣削的最小加工要求，连接螺栓的孔位预留了装配间隙，转动关节处预留了轴承安装位与走线空间，关节内部的走线槽可将驱动线缆从内部穿过，避免外部走线在运动过程中发生缠绕、剐蹭。从安装边界来看，整机完全收拢状态下的垂直高度不超过400毫米，最大水平作业半径可达380毫米，安装时除了底座的固定空间外，还需在作业半径范围内预留不小于100毫米的安全余量，避免机械臂运动时与周边的料架、传感器、其他作业设备发生碰撞。在实际应用中，这款机械臂可搭配开源控制板或者小型工业控制器使用，适配教学场景下的机器人编程实训，也可集成到小型自动化生产线中，完成轻型工件的转运、分拣、上下料作业，比如电子元器件的摆盘、实验室样品的转移、小型3D打印件的取件等场景都可适配。

　　设计过程中针对关节处的受力做了简化校核，在额定300克负载下，大臂、小臂的结构形变控制在0.2毫米以内，可满足轻量作业的精度要求，关节处的连接结构采用模块化设计，后续维护时可单独拆卸单个关节进行零部件更换，无需拆解整臂结构，降低维护成本。夹爪部分的连接采用标准法兰接口，可根据实际作业需求更换吸盘、磁吸头、专用夹具等不同末端执行器，拓展设备的适用场景，比如更换真空吸盘后可吸附轻薄的片状工件，更换磁吸头后可吸附小型铁质零件。整机的外观线条做了圆角过渡处理，没有尖锐的外露棱角，避免作业过程中剐蹭操作人员或者周边线缆，所有运动部件的外侧都预留了防护外壳的安装位，可根据使用场景加装防护壳，提升设备使用的安全性。
