齿条式直线传动构件结构设计方案

　　在各类直线往复传动的机械结构场景中，齿条是应用极为广泛的基础传动构件，本次设计的齿条构件，可与对应模数的圆柱齿轮配合，将齿轮的旋转运动转化为精准的直线往复运动，也可反向将直线运动转化为齿轮的旋转输出，适配多种传动工况需求。从实际应用场景来看，这类齿条构件常出现在机床进给机构、自动化生产线的直线移位单元、升降设备的传动段、精密检测设备的位移平台中，相比丝杆传动，齿条传动具备更长的传动行程适配能力，单根齿条可根据安装需求拼接延伸，不会出现丝杆长行程下的挠性变形问题，传动效率更高，负载承载能力更强，适合中长距离、中高负载的直线传动场景。从产品功能特性来看，该齿条采用直齿齿形设计，齿形参数符合标准模数规范，齿面啮合间隙控制在合理公差范围内，

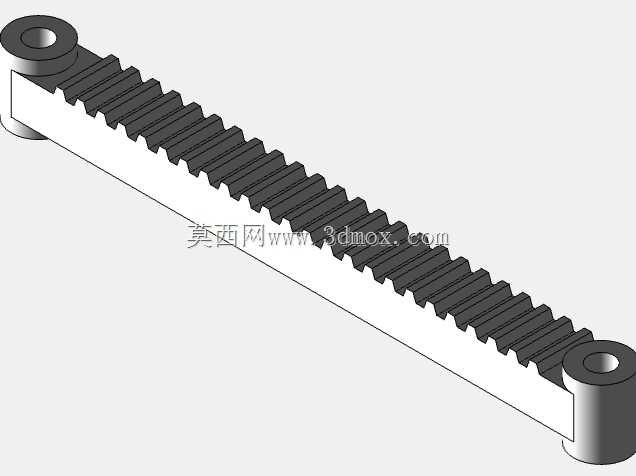

　　传动过程中运行平稳，无明显卡滞与反向间隙超差问题；齿条本体两端设计有带安装孔的连接凸台，凸台与齿条主体为一体化结构，安装孔为同轴通孔设计，可直接通过螺栓将齿条固定在设备安装基座上，无需额外设计定制连接支架，降低安装适配的设计成本。齿形部分的齿距误差、齿形角公差均按照中等精度传动要求设定，可满足大部分通用工业设备的传动精度需求，若应用在高精度位移场景，可在此基础上对齿面进行精磨处理，进一步提升啮合精度。设计过程中，首先根据目标传动场景的负载、运行速度、传动行程确定齿条的模数、齿宽以及整体长度，模数选择兼顾负载承载能力与啮合平顺性，避免模数过小导致齿面接触应力不足出现断齿、磨损过快问题，也避免模数过大造成整体结构冗余、

　　啮合冲击过大的问题。齿条主体截面采用矩形结构设计，在保证结构刚性的前提下尽可能降低整体重量，背部为平整安装面，可与设备安装基面完全贴合，保证安装后的直线度，避免因安装面不平导致的啮合偏载、齿面异常磨损问题。两端的安装凸台高度与齿条主体厚度保持一致，凸台上的安装孔中心距经过精准计算，保证安装时螺栓不会与啮合齿轮发生运动干涉，凸台的圆角过渡设计可降低应力集中系数，避免长期受载情况下凸台与主体连接处出现疲劳断裂问题。从外形尺寸与安装边界来看，齿条整体长度根据常见传动行程需求设定，齿部有效啮合长度覆盖绝大多数常规应用的行程范围，两端安装凸台突出齿面端部的长度经过核算，保证齿轮运行到齿条端部位置时不会出现脱啮问题，

　　同时不会造成多余的结构尺寸浪费。齿条主体宽度与齿宽匹配，安装面的平面度公差控制在合理范围内，安装孔的孔径适配常用规格的内六角螺栓，孔位公差满足普通安装定位要求，无需额外配做定位销即可完成初步安装，若有更高定位精度需求，可在安装面预留定位销孔位置方便后续二次加工。齿顶与安装基面的距离、齿厚参数均与配对齿轮的参数做了适配校核，保证啮合时的中心距符合设计要求，啮合接触斑点分布均匀，不会出现偏载、齿顶干涉等问题。在实际选型应用时，可根据设备的具体安装空间调整齿条的整体长度，也可将多根同参数齿条通过端部拼接结构连接，满足更长行程的传动需求，拼接时需保证对接处的齿距精度，避免齿轮经过拼接位置时出现冲击、卡滞问题。材质选择上可根据负载工况选用45号钢调质处理，或者选用合金钢进行表面淬火提升齿面硬度，应对高负载、高频次往复运动的磨损需求，低速轻载场景也可选用工程塑料材质降低运行噪音。
