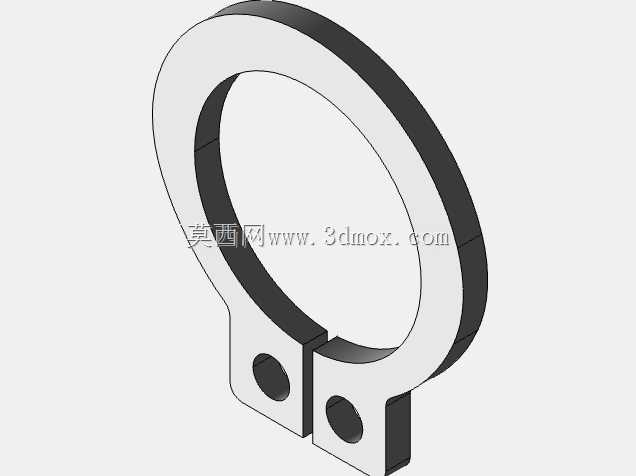

两个安装耳上分别预制了同轴的安装孔,这是为了匹配卡簧钳的操作端——安装时将卡簧钳的两个钳头插入对应孔位,施力捏合即可让卡圈开口收缩,外径缩小到能够顺利放入轴上的卡槽内,松开钳体后卡圈依靠自身弹性回弹,外圈卡入卡槽的侧壁,内圈贴合卡槽底径,形成稳定的轴向限位面。很多刚入行的结构设计师容易忽略卡圈的安装边界尺寸,实际选型时不能只看适配的轴径,还要关注卡圈的自由态外径、厚度、安装耳的突出长度,以及卡槽的加工尺寸:适配10mm轴的卡圈,对应的卡槽深度、宽度都有对应的公差要求,卡槽过浅会导致卡圈安装后突出轴面过多,和被定位零件发生干涉,甚至在轴运转时卡圈被蹭出卡槽;卡槽过深则会让卡圈的卡入量不足,承受轴向推力时容易从卡槽中脱出,造成限位失效。在常规机械传动与装配场景里,轴类零件的轴向限位始终是结构设计中绕不开的基础环节,尤其是直径10mm的光轴配套定位需求,广泛出现在小型输送线辊筒、微型电机输出端、小型减速机输入轴、家电传动模组这类轻载传动结构中,这类场景不需要大规格挡圈的高承载能力,但对零件的安装便捷性、定位可靠性、空间占用率有比较严苛的要求,外卡圈就是适配这类需求的典型标准件。这款10mm规格的外卡圈,核心作用是卡在圆杆预设的环形卡槽内,为套在轴上的轴承、衬套、齿轮等零件提供轴向止动力,避免传动件在运转过程中出现轴向窜动,进而影响传动精度、造成零件磨损甚至设备故障。从结构设计逻辑来看,这款卡圈采用开口式弹性结构,整体为带两个安装耳的环形本体,
从实际使用场景来说,这类小规格外卡圈大多用在轻载轴向定位的场合,比如小型交流稳压器内部的调压机构转轴、小型风机的叶轮定位、办公设备的送纸辊轴端、3D打印机的传动辊限位,这些场景的轴向载荷普遍不大,但要求装配效率高,不需要额外加工螺纹孔或者设置轴肩——相比轴肩定位,卡圈不需要额外增加轴的加工工序,也不会大幅提升轴的整体重量和材料成本,在批量装配的产线上,工人用卡簧钳几秒就能完成一个卡圈的安装,装配效率远高于圆螺母加止动垫圈的定位方式。设计这类卡圈的三维模型时,需要重点关注几个结构细节:首先是环形本体的截面尺寸,厚度要和对应卡槽的宽度匹配,内外径的公差要符合弹性挡圈的标准要求,保证安装后既不会在卡槽内出现径向晃动,
也不会因为过盈量太大导致安装困难;其次是两个安装耳的位置,要保证两个安装孔的中心连线穿过卡圈的圆心,这样捏合卡簧钳的时候,卡圈的收缩变形是均匀的,不会出现单侧变形过大导致卡圈掰断、或者安装后卡圈偏斜的问题;另外安装耳和环形本体的过渡位置要做合理的圆角处理,避免应力集中——很多小规格卡圈在安装时断裂,都是因为过渡位置直角尖锐,捏合时应力集中在拐角处,超出材料的屈服强度导致开裂。还要注意卡圈安装后,安装耳的突出高度不能超过被定位零件的内孔避让空间,很多新手设计师在做装配时,只计算卡圈环形部分的厚度,忽略了两个安装耳是突出于环形本体平面的,如果被定位的轴承或者齿轮端面没有预留对应的避让沉槽,安装后零件会被安装耳顶起,
无法贴合到预定的轴向位置,导致装配间隙过大、传动出现异响。从材料选择的角度,这类卡圈一般采用弹簧钢冲压成型,经过热处理后获得足够的弹性和硬度,保证多次拆装后依然能保持足够的回弹力,不会出现塑性变形导致限位失效;部分有防腐需求的场景会选用不锈钢材质的卡圈,适配食品设备、户外传动装置这类容易接触水汽、腐蚀介质的使用场景。在做整机的三维装配校核时,不能只把卡圈当成一个简单的环形零件占位,要把安装耳的结构完整还原,模拟卡圈收缩安装的过程,检查卡圈在收缩状态下是否能顺利穿过轴上装配的其他零件内孔,到达卡槽位置;还要校核卡圈安装到位后,侧面和被定位零件的接触面积,保证轴向力能够均匀传递,不会因为接触面积过小导致零件端面被卡圈压出凹痕,长期运转后出现轴向间隙。很多小型设备的传动故障,追根溯源都是轴端卡圈选型不当或者安装不到位导致的,比如卡圈规格选错,比适配轴径大了一号,安装后无法完全卡入卡槽,设备运转一段时间后卡圈松脱,轴上的齿轮错位导致传动卡死;或者卡槽的位置加工偏差,卡圈安装后轴承的轴向游隙不符合设计要求,导致轴承发热过快、寿命大幅缩短。这款10mm外卡圈的结构虽然简单,却是机械装配里非常基础的通用限位零件,把这类基础标准件的结构、安装要求、适配场景摸透,才能在做结构设计时避免出现低级的装配错误,提升整机的可靠性和装配效率。
