机加工面板配套SECO型钳口卡盘结构

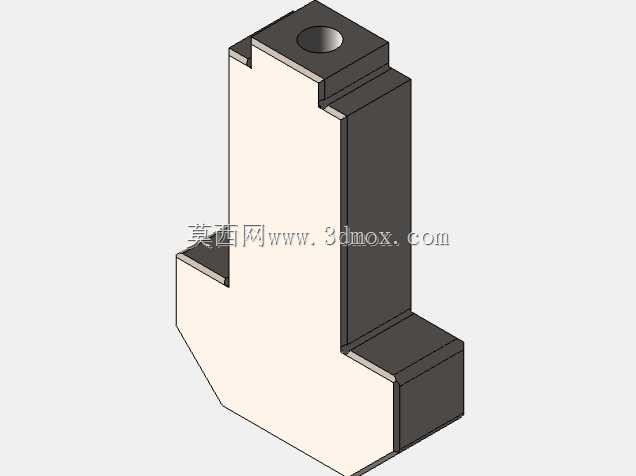

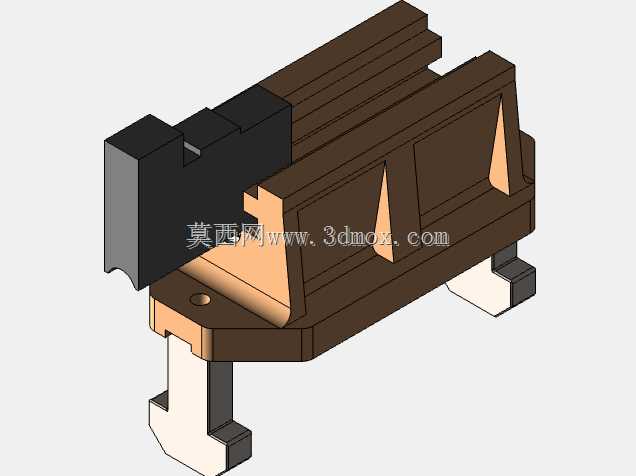

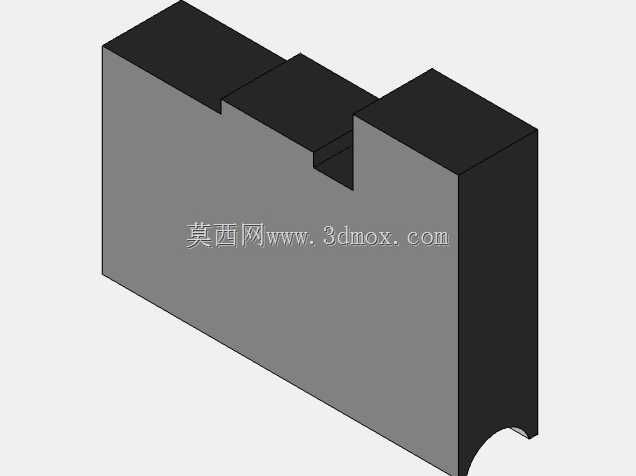

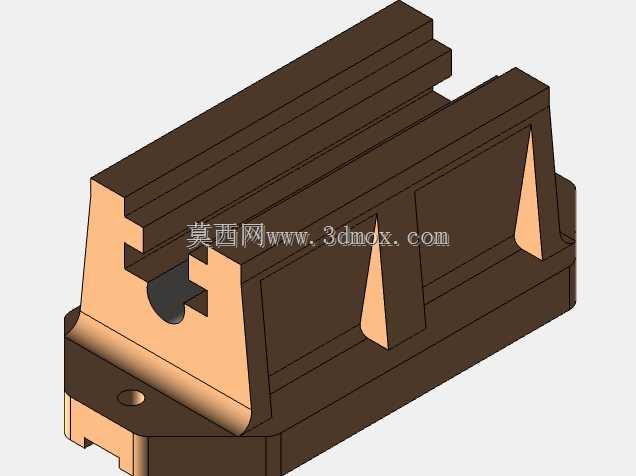

　　这款钳口卡盘主要适配立式加工中心、数控铣床的工作台面板安装场景，属于机加工工序里的工件定位夹持工装，在小批量异形件、板类零件的铣削、钻孔、攻丝工序中承担工件固定作用，相比通用平口钳，它的钳口贴合面做了适配SECO标准快换钳口的卡槽结构，能在不拆卸卡盘主体的情况下快速更换不同形制的钳口夹板，切换不同工件的夹持工况，减少工装换装的停机校准时间。从结构设计来看，主体采用一体式铸铁基座加淬火钳口镶块的组合思路，基座底部做了定位键槽与安装沉孔，能直接匹配机床工作台的T型槽间距，安装时不需要额外做转接板，直接通过T型螺栓就能完成固定，基座两侧的三角形加强筋是针对大切削力工况做的刚度补强，能避免重切削时钳口出现仰俯方向的形变，保证夹持定位精度。

　　钳口部分的夹持面做了阶梯式卡槽设计，既可以加持平行度较好的标准方块料，也能通过卡槽卡持带凸台的异形零件，夹持行程覆盖0到120毫米的工件宽度，钳口的开合通过内部的梯形丝杠副驱动，丝杠做了防尘处理，能阻挡加工产生的铁屑、切削液进入传动腔，减少日常维护的频次。在安装边界上，基座总长度控制在280毫米，宽度160毫米，整体高度110毫米，不会占用过多的Z轴加工行程，对于行程有限的中小型数控设备也能适配，底部的定位键宽度为18毫米，刚好匹配国内通用的18毫米槽宽机床T型槽，安装时只需要将定位键卡入T型槽，锁紧两个M12的安装螺栓就能完成固定，重复安装的定位精度能控制在0.02毫米以内，不需要每次安装后重新打表找正。实际生产场景中，

　　这类卡盘常配合组合夹具使用，在多工序小批量零件加工时，可提前预制多组对应不同工件的钳口镶块，加工完一个批次后只需要松开钳口的固定螺丝更换镶块，就能快速切换到下一个零件的加工状态，相比整体式平口钳，能减少70%以上的工装换装时间。设计时还考虑了排屑需求，钳口下方预留了排屑缺口，加工产生的铁屑会顺着缺口落到工作台的排屑槽内，不会堆积在钳口活动缝隙里造成卡滞，基座的安装沉孔做了沉头深度优化，螺栓锁紧后螺栓头不会高出基座底面，保证安装时基座与工作台面完全贴合，不会出现安装倾斜导致的夹持精度偏差。钳口的夹持面做了细齿纹处理，加持硬度在HRC30以下的工件时能提供足够的摩擦力，避免大进给切削时工件出现移位，同时齿纹深度控制在0.3毫米，

　　不会在工件加持面留下过深的夹痕，减少后续去毛刺的工作量。对于需要做侧面加工的板类零件，这款卡盘的钳口可以反向安装，形成外撑的夹持模式，从工件内孔或者内型腔完成固定，留出完整的侧面加工空间，不需要二次装夹就能完成四个侧面的加工工序，有效减少多次装夹带来的形位公差累积。
