浮动式直通球阀工业结构设计方案

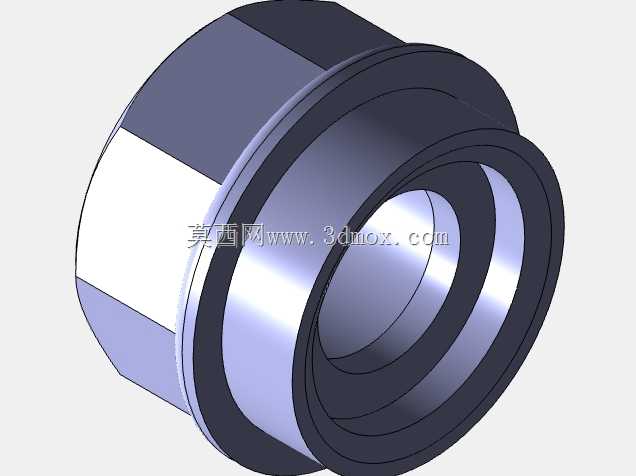

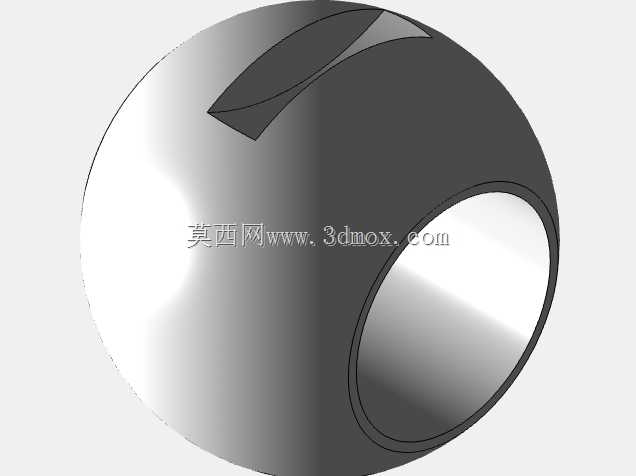

　　在民用给排水、化工介质输送、暖通循环管路、油气传输支线等场景中，球阀是应用占比极高的截断类流体控制部件，相比闸阀、截止阀，它的启闭行程更短，操作扭矩更小，全开状态下流道阻力几乎与等径直管一致，不会出现介质淤积、流道缩径带来的压损问题，很适合需要频繁启闭、快速通断介质的管路节点。这款直通式浮动球阀的设计，首先围绕通用管路的安装适配性做了基准锚定，两端采用标准内螺纹连接接口，可直接匹配同通径的镀锌钢管、PPR金属接头、不锈钢管路，安装时不需要额外加工过渡法兰，在小通径的支路管线上能大幅降低安装工时。核心的启闭件采用带通孔的球形结构，球体表面做了高精度研磨处理，表面粗糙度控制在Ra0.8以下，和两侧的阀座密封圈紧密贴合，

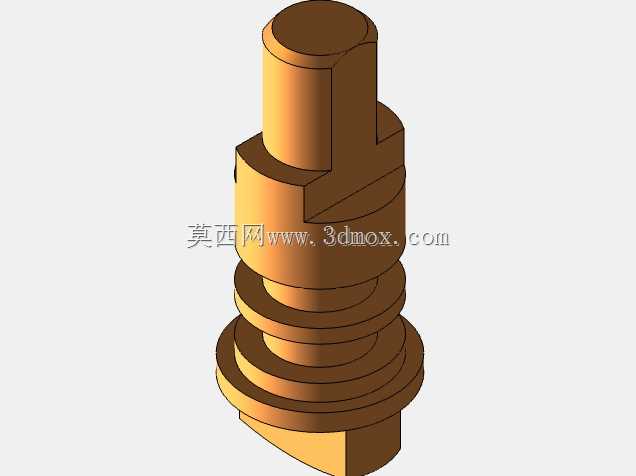

　　当手柄转动90度时，球体的通孔会完全对齐或者垂直于管路流道，实现全开或者全关的状态，不会出现半开状态下球体受介质冲蚀导致密封失效的问题，这也是球阀不建议做节流使用的核心设计原因——半开时高速介质会直接冲刷球面密封面，长期使用会出现密封面划痕引发内漏。设计过程中特意将球体设置为浮动式结构，没有固定的转轴支撑，在介质压力作用下，球体会向出口侧的阀座产生一定位移，紧紧压在出口端的密封面上，保证出口端的密封效果，这种结构相比固定式球阀结构更简单，密封性能更有保障，适合中低压工况下的管路使用。阀杆部分采用下装式防飞出结构，阀杆从阀体内部向上穿出，即使在带压状态下填料压盖出现松动，介质压力也不会把阀杆顶出阀体造成泄漏事故，

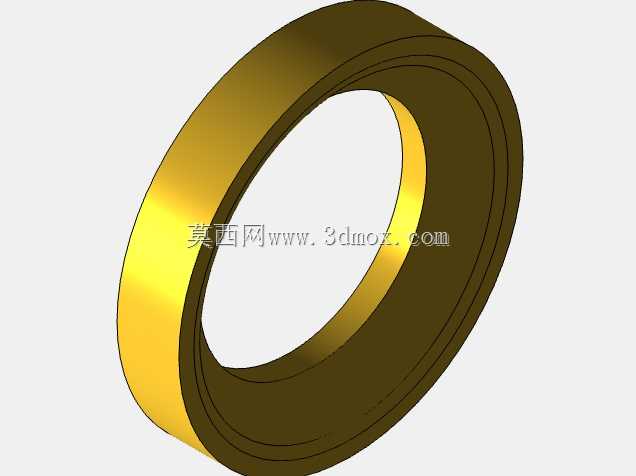

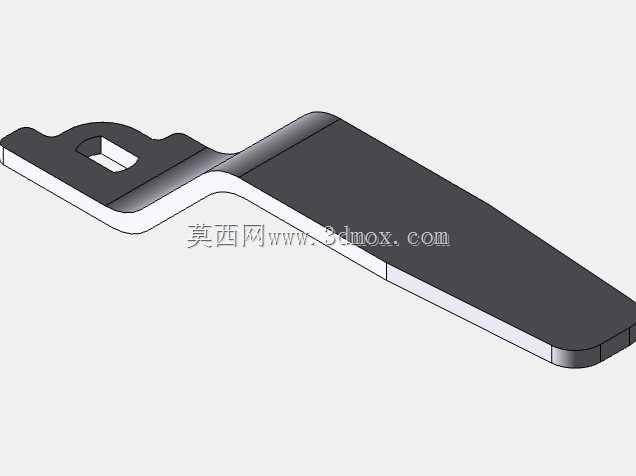

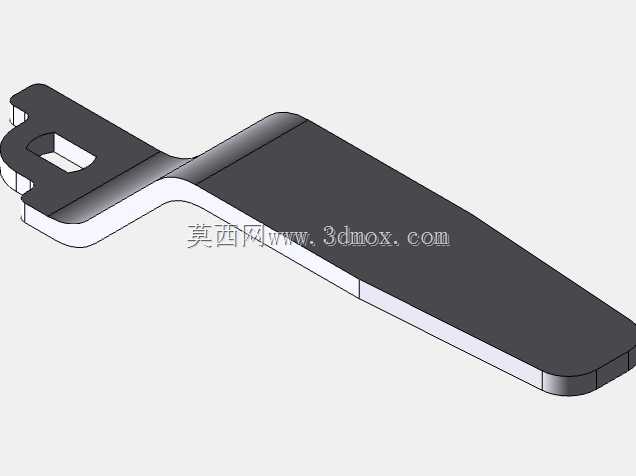

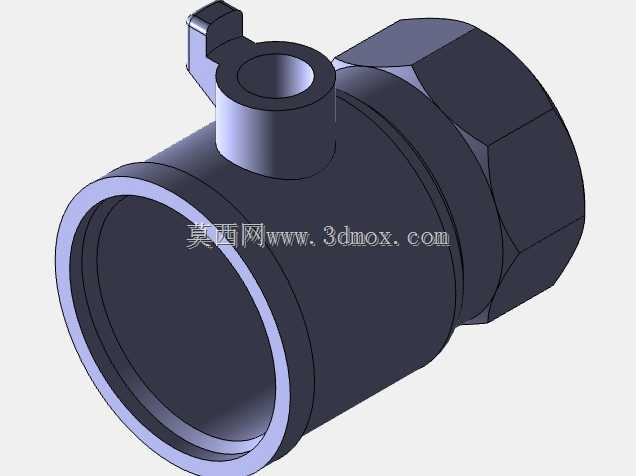

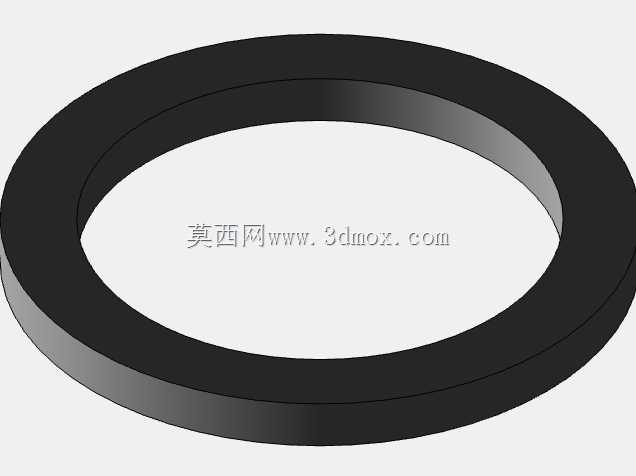

　　阀杆和球体的连接采用扁方榫槽结构，配合间隙控制在0.1mm以内，转动时没有多余空行程，手柄的转动角度和球体的启闭角度完全同步，操作人员可以通过手柄的方向直接判断阀门的开关状态，不需要额外加装开度指示装置。阀体的外形采用对称式结构设计，中法兰连接位置做了加厚处理，避免螺栓预紧时阀体出现变形，安装边界上，阀门的总长度、手轮的转动半径都按照通用管路的安装空间做了优化，在狭窄的管道井、设备夹层里也能顺利完成安装和操作，不会出现手柄转动时和周边管路、墙体干涉的问题。密封件的选型上，阀座采用增强聚四氟乙烯材质，具备一定的自润滑特性，转动时摩擦力小，同时耐普通水、油气、弱酸碱介质的腐蚀，适用温度范围覆盖-20℃到120℃，

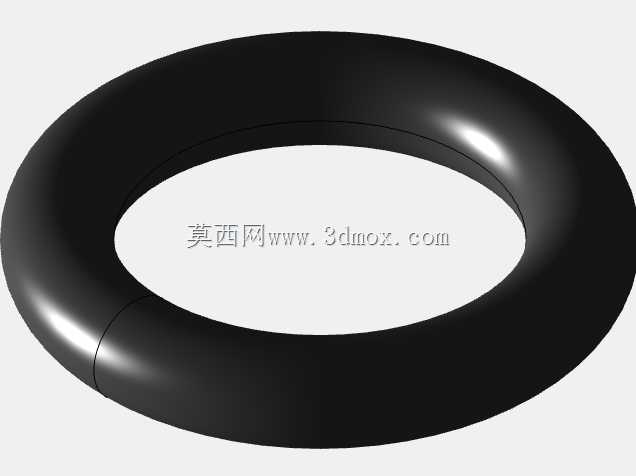

　　能满足绝大多数民用和普通工业场景的使用需求，填料部分采用丁腈橡胶O型圈加聚四氟乙烯填料的组合结构，多层密封避免阀杆位置出现外漏。在流道设计上，采用全通径结构，球体的通孔直径和管路通径完全一致，介质流过时没有额外的压损，也方便管路后期通球清扫，不会出现杂质在阀体内淤积的问题，对于输送带有少量固体颗粒的介质也有很好的适配性。实际选型使用时，需要注意介质的温度和腐蚀性不能超过密封件的耐受范围，安装时要保证阀体两端的管路同轴度偏差不超过2mm，避免安装应力传递到阀体上导致阀体变形、开关卡涩，手柄的操作位置要预留至少一倍手柄长度的操作空间，方便后期维护时开关阀门。这款球阀的结构设计完全贴合通用工业管路的使用需求，没有冗余的功能结构，零件数量少，后期维护时只需要更换阀座密封圈和填料就可以恢复密封性能，整体使用寿命远高于同通径的闸阀和截止阀，在中小通径的流体管路上具备极高的性价比。
