1812封装t250规格陶瓷电容三维结构

　　在消费类电源、工业控制板卡的交流稳压回路设计中，贴片陶瓷电容是最常见的被动器件选型之一，1812封装的t250规格陶瓷电容，常被布置在交流输入侧的滤波、尖峰吸收回路中，用来抑制电网侧窜入的高频瞬态干扰，同时承担局部回路的电压缓冲作用，避免后级稳压芯片、功率器件被瞬时过压击穿。做板级布局的时候，很多新手工程师容易忽略这类无源器件的实际安装边界，只按照封装库的丝印尺寸预留焊盘位置，实际量产时经常出现器件本体与周边塑封件、散热片干涉，或者焊盘间距偏差导致回流焊后立碑、虚焊的问题，这个三维结构就是按照实物的实际外形公差做的还原，能直接导入PCB结构校验环节做干涉检查。

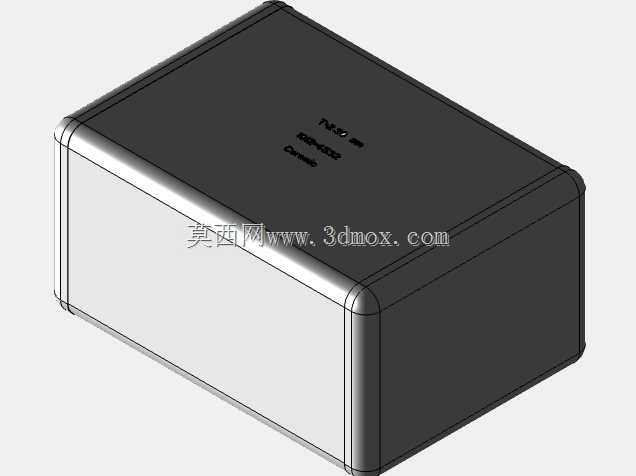

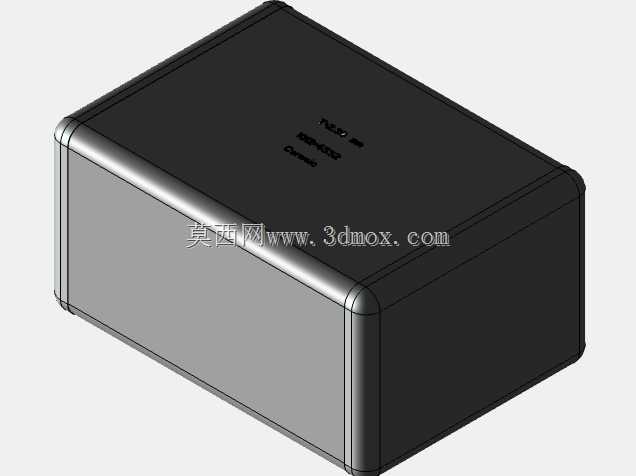

　　从实际设计逻辑来看，这类陶瓷电容的本体做了圆角过渡处理，不是生硬的直角方块，四个侧边的R角尺寸控制在0.3mm左右，一方面是避免陶瓷本体在烧结、编带转运过程中出现边角崩裂，另一方面在SMT贴装时，吸嘴取料的过程中圆角结构能减少吸嘴对位的偏差，降低抛料率。本体顶面的标识区域做了微凹的激光刻印区，不会因为标识凸起导致编带包装时卡料，也能避免回流焊高温下印刷标识脱落。本体的长宽尺寸严格遵循1812封装的行业标准，长度4.5mm、宽度3.2mm，本体厚度2.5mm，对应的焊盘预留尺寸需要在封装库基础上向外拓展0.2mm的焊接公差带，两端的金属电极端面做了三层镀覆结构，最外层的锡层厚度控制在0.05mm，保证回流焊时的焊锡浸润性，建模时也还原了电极与陶瓷本体结合处的微小台阶，避免结构仿真时把器件当成完全均质的方块，导致后续做板级振动仿真时出现应力计算偏差。

　　在交流稳压器的实际应用场景里，这类电容通常紧贴整流桥的交流输入引脚布置，安装时需要注意本体与周边大功率电阻的间距，因为陶瓷电容的容值会随工作温度出现漂移，如果周边器件温升过高，会导致电容的滤波效果下降，严重时还会出现容值衰减超差的问题。建模时特意还原了本体的实际拔模斜度，陶瓷烧结成型的过程中本体侧面存在微小的脱模斜度，不是完全垂直的立面，很多通用封装库会忽略这个细节，做整机结构的紧凑设计时，容易出现器件与上方屏蔽罩的间隙计算错误，实际组装时屏蔽罩压到电容本体，导致陶瓷本体受应力产生隐裂，后期通电后出现击穿短路的问题。

　　另外在做自动化产线的贴装程序编写时，这个三维模型可以直接导入贴片机的离线编程软件，用来校验吸嘴取料的高度参数，避免因为本体厚度的建模偏差导致吸嘴下压量过大，压碎陶瓷本体。不同于插件类电容的安装方式，1812封装的贴片电容不需要在PCB上开孔，所有的焊接应力都集中在两端的焊盘上，建模时还原了电极端面的实际粗糙度特征，在做焊盘应力仿真时，可以更准确地模拟不同焊锡量下的焊点应力分布，优化焊盘的钢网开口尺寸，减少温度循环测试后的焊点开裂问题。在车载类交流稳压模块的设计中，这类电容还要满足振动工况下的可靠性要求，通过三维模型的装配校验，可以提前确认点胶固定的空间位置，避免点胶头与周边器件干涉，保证固定胶能完全包裹电容本体的两个侧边，提升振动工况下的连接可靠性。
