带减重孔结构的直齿圆柱传动齿轮

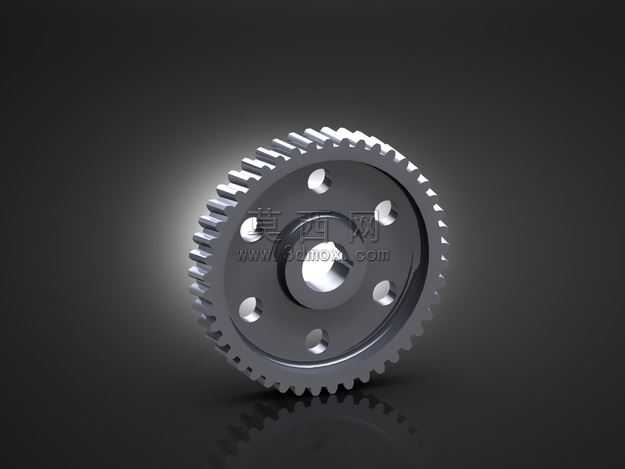

该齿轮模型采用三维参数化建模方式完成，建模过程中首先以齿轮啮合的基础参数为核心依据，先确定齿轮的模数、齿数、压力角、齿顶高系数等核心设计参数，通过渐开线齿廓的精准绘制保证齿形的啮合精度，再通过圆周阵列完成全部轮齿的排布，确保每个轮齿的齿距、齿厚参数一致，满足传动过程中的平稳啮合要求。模型主体为盘式直齿圆柱齿轮结构，中心设计有带键槽的安装轴孔，用于和传动轴配合传递扭矩，轴孔周边设计有环形凸台结构，提升轮毂部位的结构强度，避免安装受力时出现应力集中导致的结构损坏。轮辐部分均匀分布六个圆形减重通孔，在保证轮体整体结构强度、满足传动受力要求的前提下，有效降低齿轮自身重量，减少传动过程中的转动惯量，提升传动系统的响应效率，同时也能节省加工材料、降低生产制造成本。轮齿部分做了细节优化，齿顶、齿根位置均做了符合机械加工规范的圆角过渡处理，避免尖锐棱角带来的应力集中问题，提升齿轮的疲劳使用寿命。渲染阶段采用KeyShot完成材质与光影设置，整体赋予齿轮哑光金属钢材质，调整材质的粗糙度、金属度参数还原真实钢制齿轮的表面质感，通过添加柔和的环境光与轮廓光，突出轮齿的轮廓结构与轮辐的细节特征，背景采用深灰色渐变搭配底部反射效果，清晰展现齿轮的整体结构与设计细节。整个模型的结构设计完全符合机械传动齿轮的设计规范，各部分尺寸比例协调，既可以作为机械设计教学的演示案例，也可用于传动系统的装配模拟、运动仿真等场景，能够直观展示盘式直齿轮的典型结构特征与设计思路。
