参数化螺旋齿轮传动构件三维设计

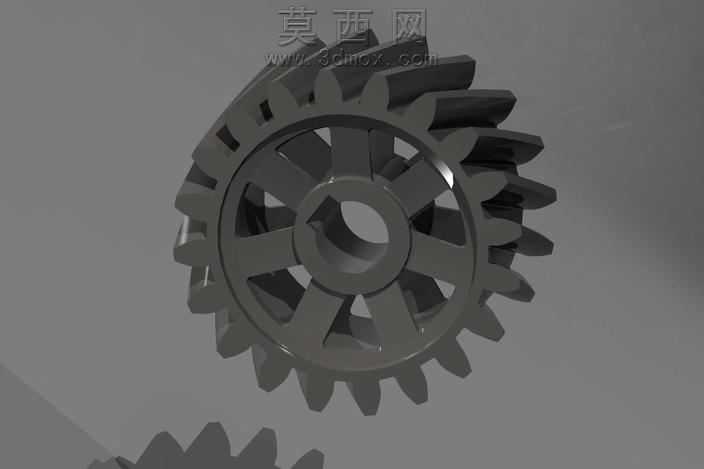

本作品为参数化设计的螺旋齿轮传动构件，采用Creo 2.0完成全流程三维建模，建模过程遵循机械设计标准规范，从齿轮基础参数定义出发，通过参数化驱动的方式完成齿廓、轮辐、中心轴孔等全部结构的构建，可通过修改模数、齿数、螺旋角、压力角等核心参数快速生成不同规格的适配齿轮，大幅提升同系列零件的设计迭代效率。建模阶段首先通过草绘绘制齿轮分度圆、齿顶圆、齿根圆基准轮廓，结合螺旋扫描特征生成轮齿的螺旋齿面，精准控制齿面螺旋升角与齿形轮廓，保证轮齿啮合过程中的接触面积与传动平稳性；轮辐部分采用辐条式轻量化结构，在保证整体结构强度的前提下降低零件自重，减少传动过程中的转动惯量，中心轴孔设计有键槽定位结构，可实现与传动轴的周向固定，保证扭矩传递过程中无相对滑动。渲染阶段采用哑光金属材质模拟合金钢齿轮的真实质感，对齿面啮合区域做细微的光泽处理，还原实际机加工后齿面的光洁度效果，场景采用柔和的漫反射光照，避免强反光遮挡齿轮结构细节，可清晰展示轮齿的螺旋走向、辐条的分布结构以及中心孔的定位特征。结构设计上充分考虑螺旋齿轮的传动特性，轮齿沿轴向呈螺旋状分布，相比直齿轮具备更高的重合度，传动过程中载荷逐步施加于轮齿之上，可有效降低传动冲击与运行噪音，适合高速重载的传动场景；辐条采用均匀对称分布设计，保证齿轮高速转动时的动平衡性能，避免因质量分布不均产生振动损耗；齿根部分做圆角过渡处理，降低应力集中系数，提升轮齿的抗弯曲疲劳强度，延长零件使用寿命。设计过程中严格遵循齿轮传动的设计准则，对齿顶厚、齿根圆角半径、螺旋角取值等参数均做合理性校验，确保模型可直接用于后续的装配仿真、工程图导出以及数控加工参考，适配通用机械传动系统的设计需求。
