弧形顶框架式管状防护笼结构设计

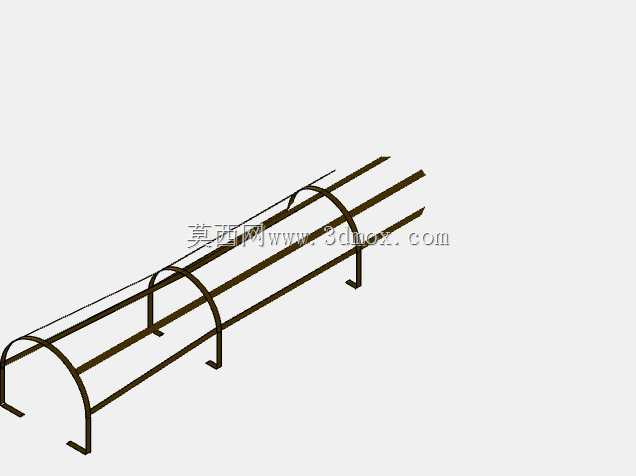

　　在车间管线布设、户外线缆防护、小型设备外围隔离等场景中，这类弧形顶框架式防护笼的应用十分普遍，很多现场施工人员会根据实际防护需求调整杆件间距与整体长度，避免防护对象被外力磕碰、重物砸损。从结构组成来看，整个笼体采用等径金属圆管作为主体受力构件，三根纵向通长圆管沿长度方向平行排布，构成笼体的主要承载骨架，纵向杆件之间通过等间距布置的弧形弯管连接，弧形弯管的弯曲半径统一，两端分别与两侧纵向圆管焊接固定，顶部的弧形段自然形成圆滑的过渡面，既可以避免尖锐棱角对过往人员造成剐蹭，也能在上方有坠物时让物体顺着弧面滑落，降低直接冲击对笼体的损伤。

　　设计这类防护结构时，首先要明确内部防护对象的最大外轮廓尺寸，笼体内部净宽需要比防护对象的最大宽度单侧预留至少五十毫米的操作间隙，方便后期对内部构件进行检修维护，内部净高则要结合防护对象的顶部高度确定，保证弧形顶最低点与防护对象顶部之间留有足够的散热或走线空间。底部的支撑脚采用同规格圆管弯折成型，每个支撑脚都带有水平安装段，安装段上预留有螺栓固定孔，安装时可以通过膨胀螺栓直接固定在混凝土地面，或者通过压板固定在钢制平台表面，支撑脚的弯折角度经过反复校核，既能保证纵向杆件的受力直接传递到安装基础，也能避免弯折处出现应力集中导致长期使用后开裂。

　　从实际使用的角度出发，这种开放式框架结构相比封闭式防护壳体有明显优势，一方面自身重量更轻，运输和现场安装时不需要大型吊装设备，两到三名施工人员即可完成定位固定；另一方面镂空的结构不会遮挡内部构件的状态，日常巡检时可以直接观察到内部管线或设备的运行情况，不需要额外拆卸防护结构。在杆件排布的设计上，纵向杆件的间距需要根据防护场景调整，如果是用于防护地面敷设的电缆，纵向杆件间距可以适当放大，降低整体材料用量；如果是用于小型精密设备的外围防护，就需要缩小纵向杆件和弧形连接管的间距，避免小型工具、零件从间隙掉入笼内损伤设备。

　　安装边界的确认是这类结构落地前的关键环节，首先要核实现场安装面的平整度，如果地面存在坡度，需要在支撑脚下方加装调平垫片，保证整个笼体安装后纵向杆件处于水平状态，避免长期受力不均导致连接焊缝开裂。其次要确认笼体两端的预留空间，保证笼体安装后不会遮挡周边的管线接口、操作阀门，若现场有转弯需求，还可以将多段笼体通过端部的法兰结构拼接，调整整体的布设走向。另外，弧形顶的弧度设计也兼顾了积雪、积灰的滑落需求，在户外使用时，弧形顶面不会留存大量积雪，避免额外载荷压弯笼体杆件，圆管的外壁可以根据使用环境做镀锌或喷塑处理，提升耐腐蚀性能，延长户外使用的寿命。

　　在建模过程中，这类结构需要重点控制弯管的回弹量，实际加工时金属圆管冷弯会存在一定的回弹角度，建模时要提前预留出回弹补偿量，保证加工后的弧形管尺寸和设计值一致，所有焊接位置都要做满焊处理，焊后打磨掉焊渣和凸起，避免应力集中点的出现。支撑脚的水平安装段要保证与纵向杆件垂直，否则现场安装时会出现螺栓孔无法对齐的问题，每段笼体的长度通常控制在两米到三米之间，方便运输和现场转运，过长的笼体在搬运过程中容易出现杆件变形，反而会提升现场安装的调整难度。
