C125型皮特曼组件工业结构设计

　　在工业传动与重载支撑类设备的配套结构中，这类皮特曼组件常作为动力传递与载荷承载的核心衔接构件，广泛适配于需要往复力矩传递、重载导向支撑的作业场景，比如矿山采掘设备的动臂衔接段、大型输送线的张紧调节端、工程机械设备的连杆传动节点，都能见到同结构原理构件的应用。从实际使用需求出发，该组件的设计首先要满足交变载荷下的结构强度要求，同时兼顾安装对接的适配性，避免在长期往复受力过程中出现应力集中导致的结构变形或开裂。

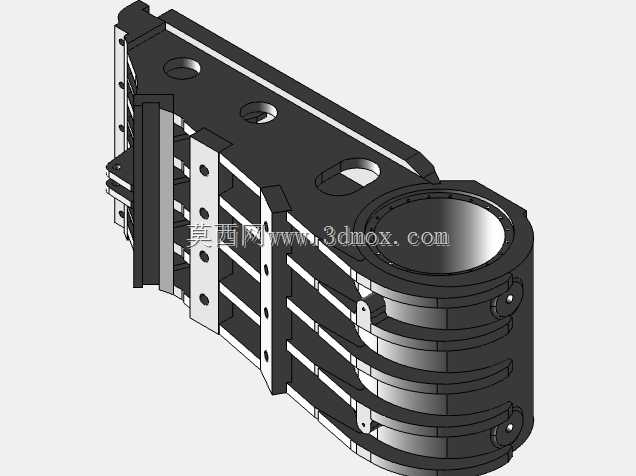

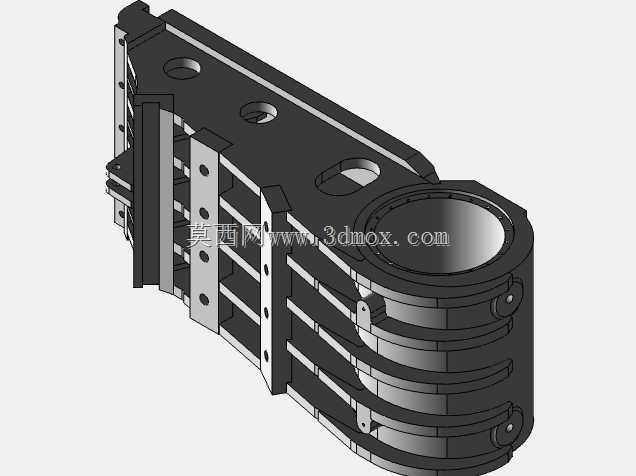

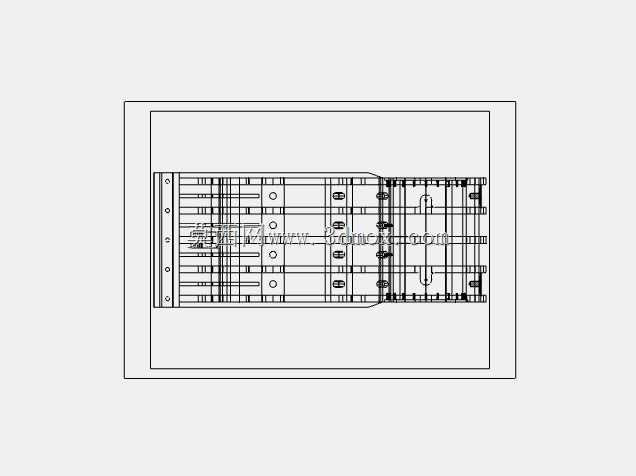

　　观察该组件的整体构型，主体采用一体化的承载基座搭配分层式导向肋板结构，圆筒状的轴套端用于对接旋转销轴，为铰接转动提供稳定的回转支撑，内孔的加工精度直接决定了铰接副的转动顺畅度与磨损寿命，设计时需要预留足够的润滑介质存储空间，同时保证配合面的形位公差满足长期转动的磨损冗余要求。基座上分布的多个安装孔位，分别对应不同方向的连接件装配，其中沿构件长度方向排布的通孔用于贯穿拉紧螺栓，将分层的肋板与主体基座锁紧为整体，避免受载时出现层间错位；侧面的沉头孔则用于安装侧向限位挡板，约束铰接销轴的轴向窜动，保证转动副的工作位置稳定。

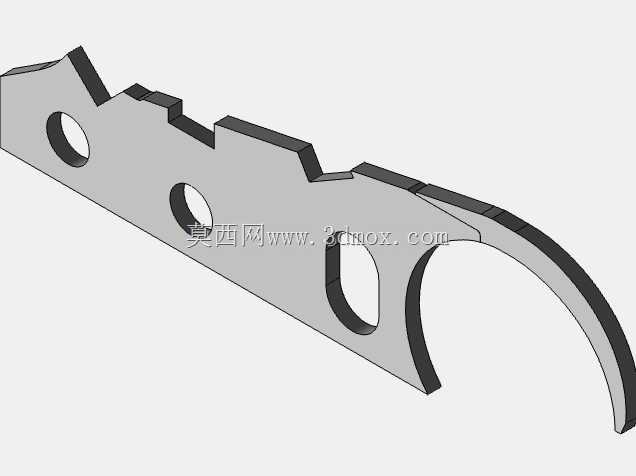

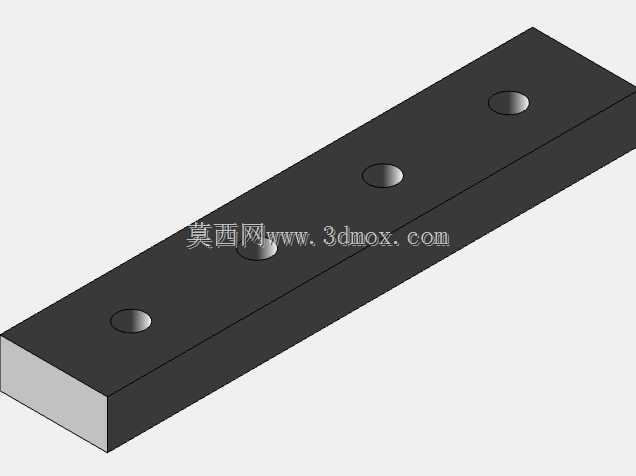

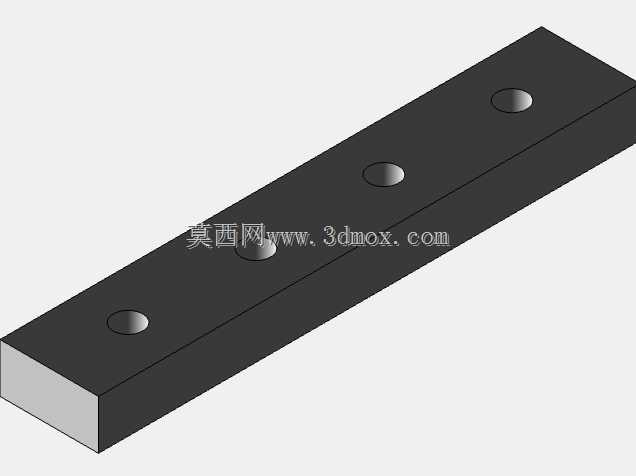

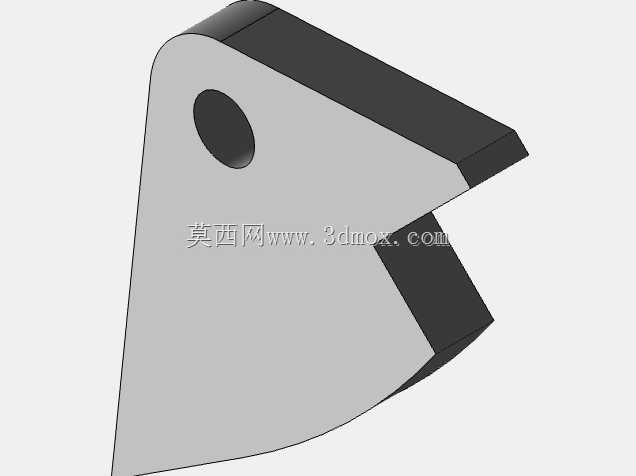

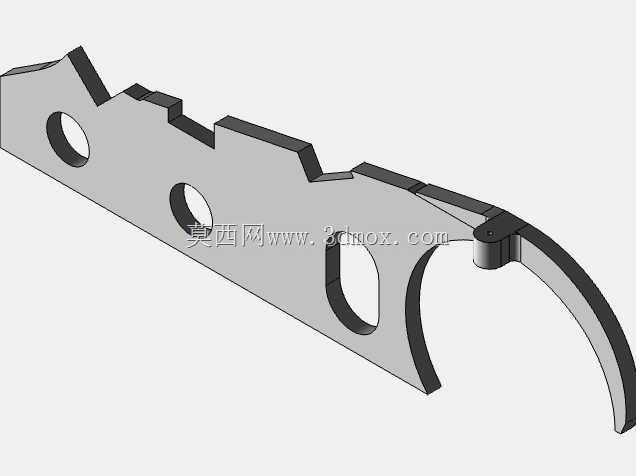

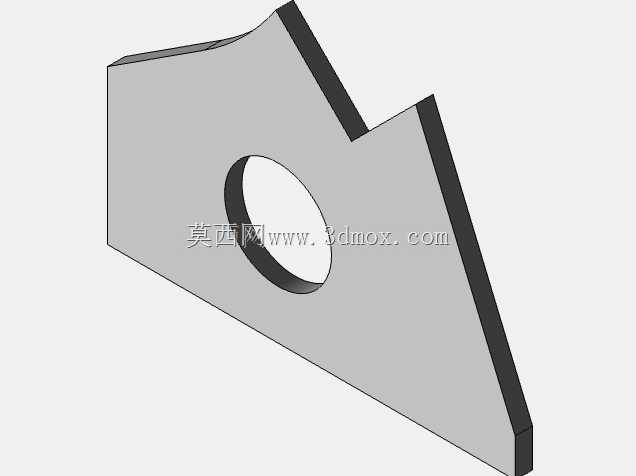

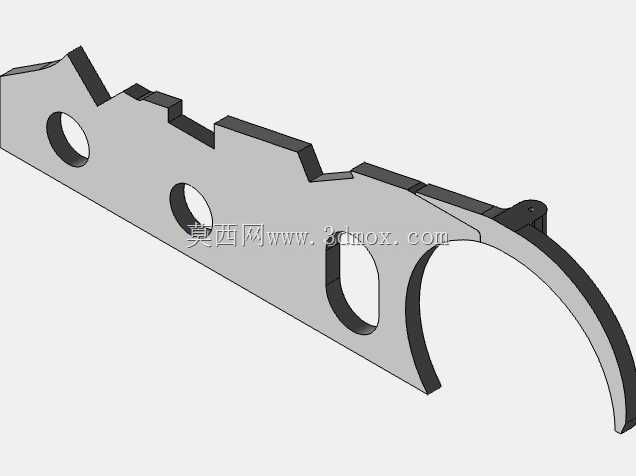

　　分层排布的肋板结构并非随意设置，每一层肋板的厚度与间距都经过受力校核，在保证整体抗弯截面模量满足载荷要求的前提下，通过镂空间隔的方式降低构件整体重量，同时为作业过程中可能侵入的泥沙、碎屑提供排出通道，避免异物卡滞在构件衔接缝隙中造成磨损加剧。肋板上均匀分布的小孔，一方面用于安装耐磨衬板，在构件与相邻运动部件发生接触摩擦时，可单独更换磨损的衬板而无需替换整个主体构件，降低后期维护成本；另一方面也可作为润滑脂的注入通道，将润滑介质引导至摩擦接触面，减少干摩擦带来的损耗。

　　从安装边界来看，该组件的圆筒端外径、基座长度、肋板的外伸宽度都有明确的适配要求，对接时需要保证圆筒端的轴线与相邻铰接件的同轴度误差控制在允许范围内，否则会在转动过程中产生额外的偏载力矩，加速销轴与轴孔的磨损。基座平面的平面度公差需要满足安装贴合要求，避免连接螺栓锁紧后构件出现内应力，长期受载时引发应力断裂。设计过程中，针对不同工况的载荷特性，还可对肋板厚度、轴孔直径、安装孔位分布进行参数化调整，比如在冲击载荷较大的作业场景下，可适当增加肋板厚度并在应力集中的圆角位置加大过渡半径，分散局部应力；在对重量有严格要求的设备上，可在非主要承载区域开设减重孔，在保证强度冗余的前提下降低构件自重。

　　这类构件的建模过程需要重点关注各个特征之间的装配干涉问题，比如肋板与主体基座的衔接处要做圆角过渡，避免直角位置的应力集中；安装孔的位置要与配套连接件的尺寸一一对应，保证装配时螺栓能够顺利贯穿，不会出现孔位错位的问题。轴孔内壁的粗糙度、安装面的平面度等技术要求，都需要在三维模型中通过标注明确传递给加工环节，确保加工完成的构件能够直接适配整机装配，无需二次修配。在实际选型应用时，需要结合整机的载荷谱计算结果，确认该组件的额定承载能力、极限转速、疲劳寿命满足设计要求，同时核对安装空间的尺寸边界，避免出现构件与周边其他部件发生运动干涉的情况。
