反击式破碎机轴承座支撑组件结构设计

项目分类:破碎机 发布时间:2025-02-20 ID:944958
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计
  • 反击式破碎机轴承座支撑组件结构设计

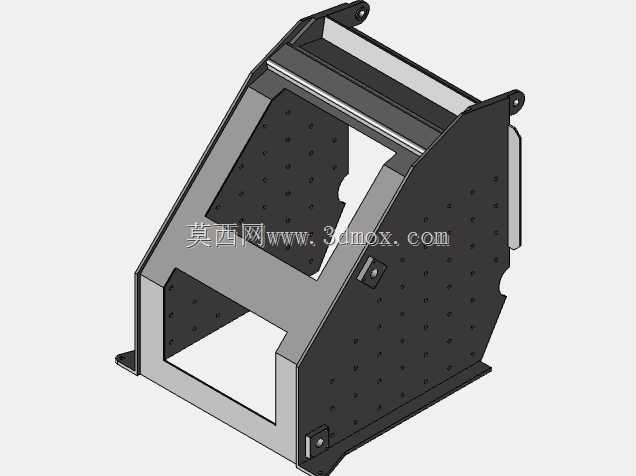

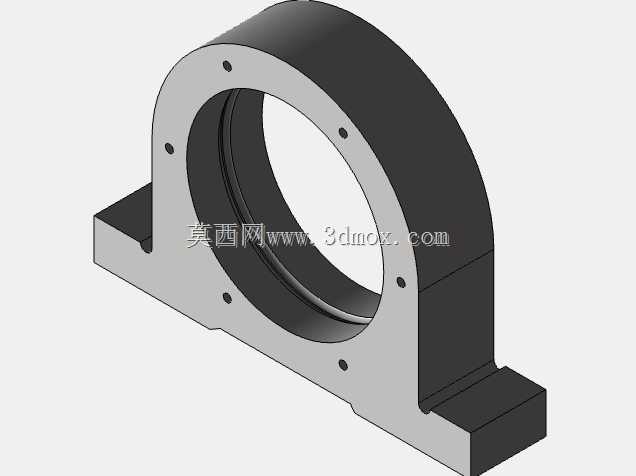

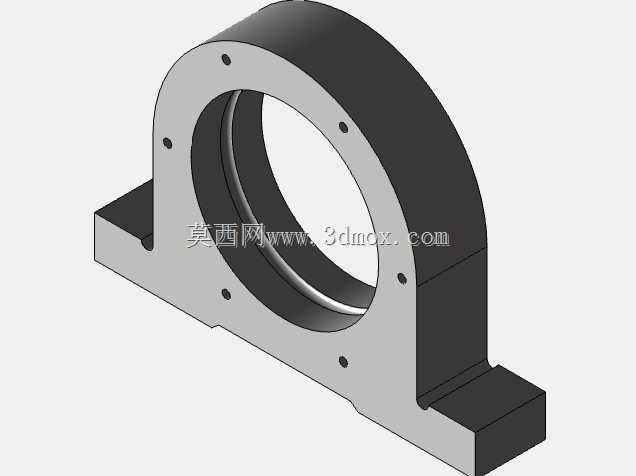

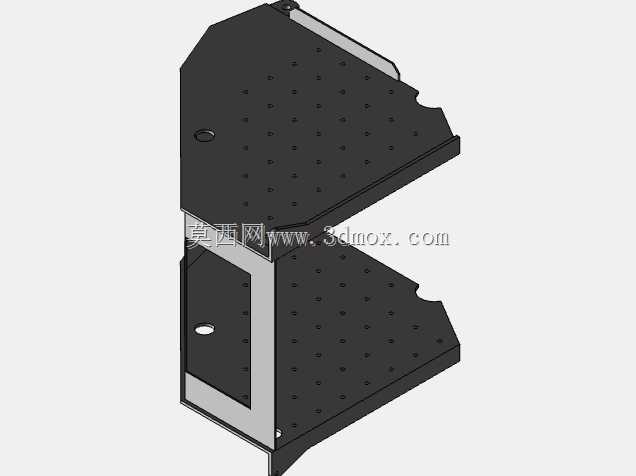

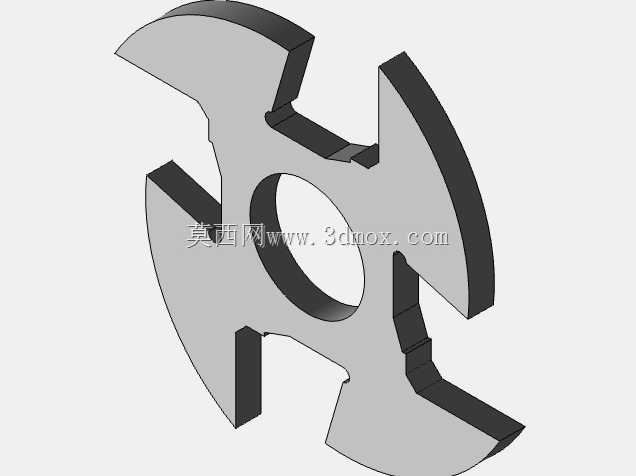

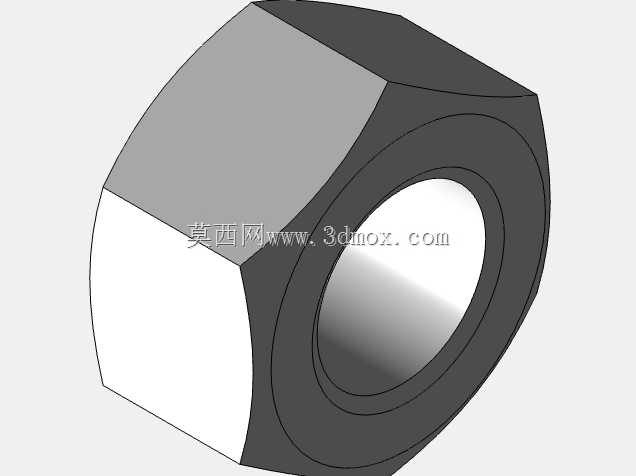

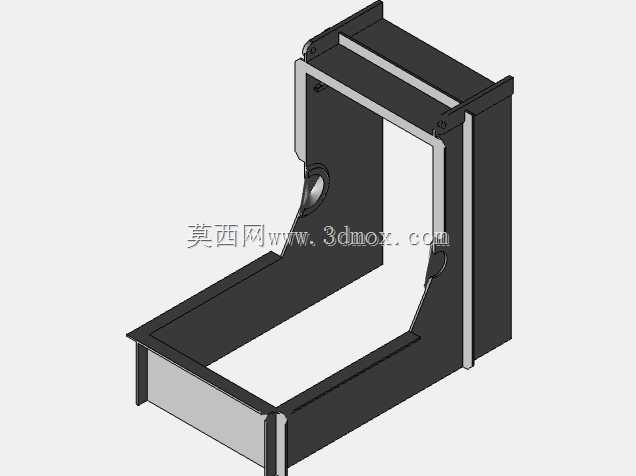

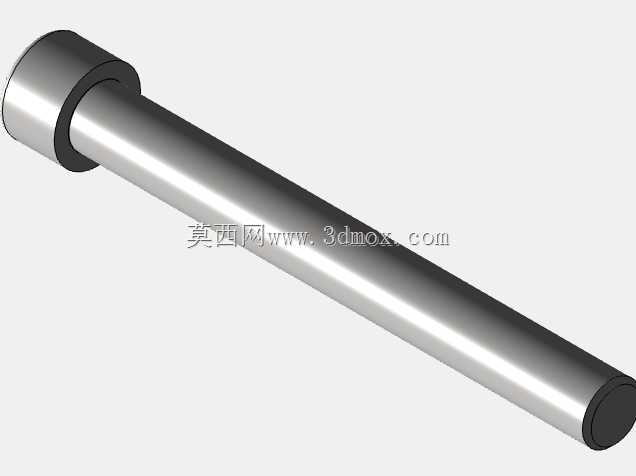

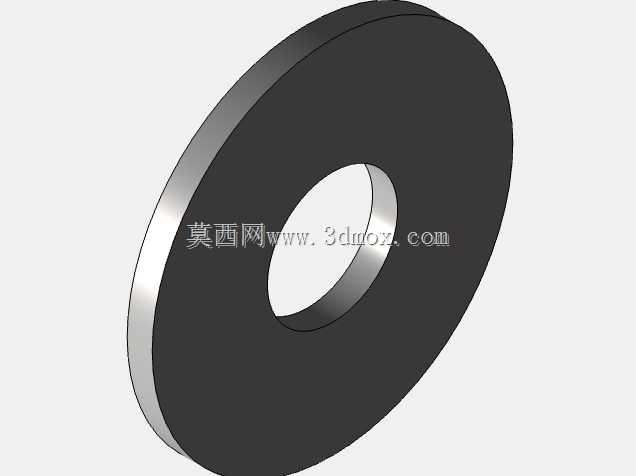

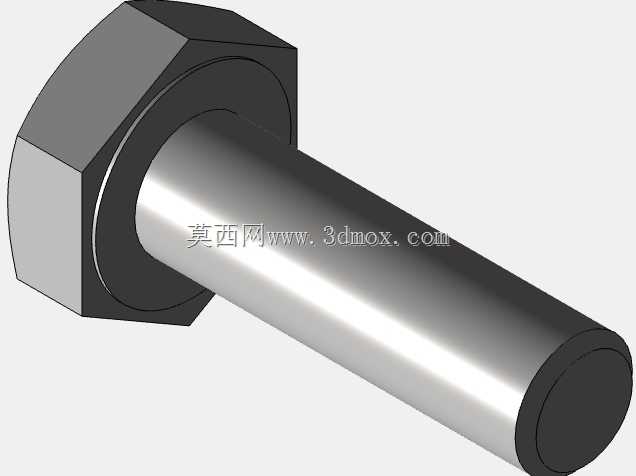

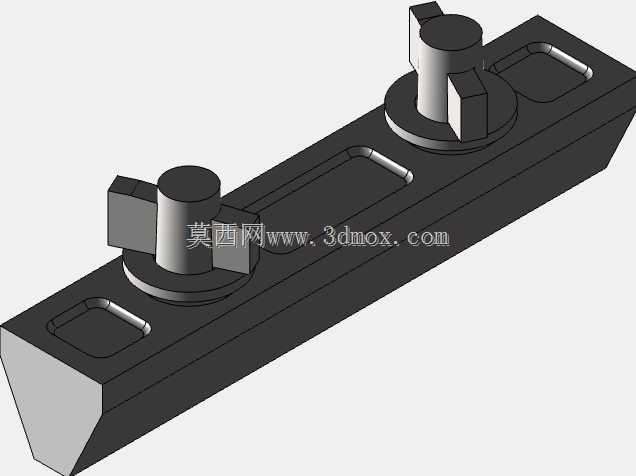

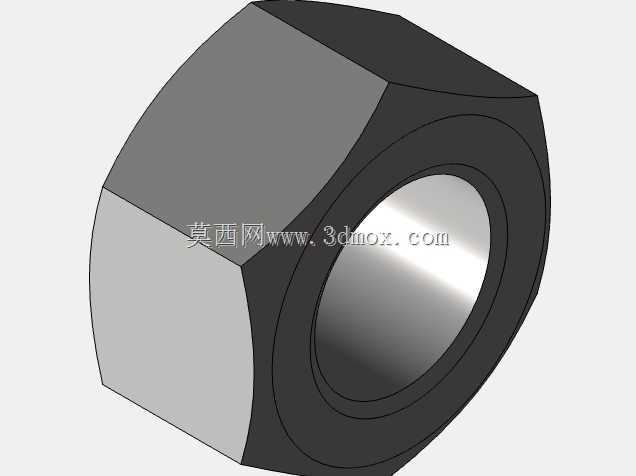

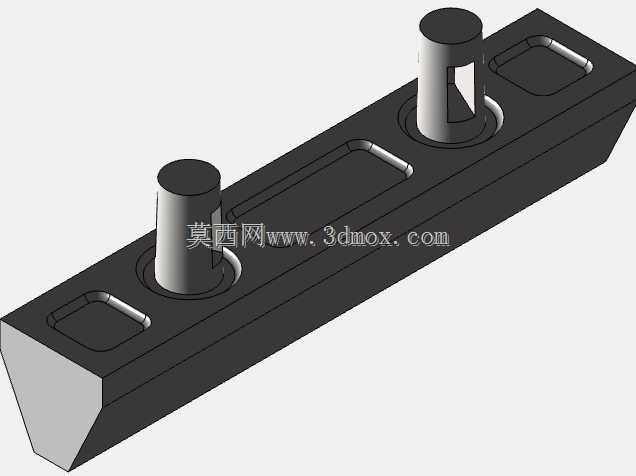

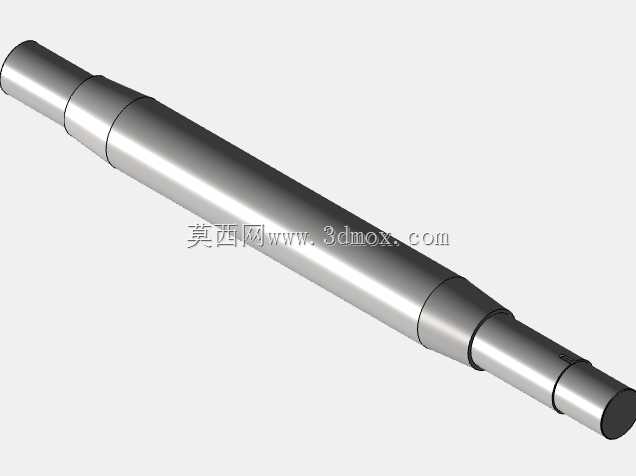

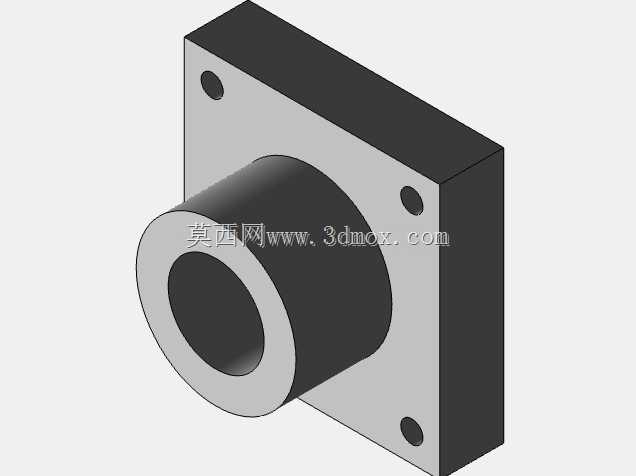

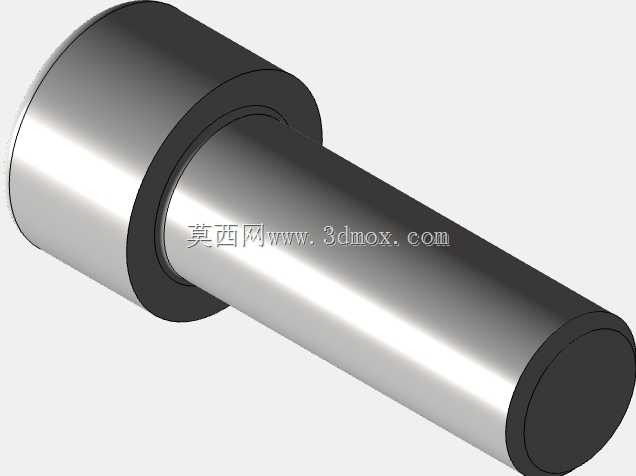

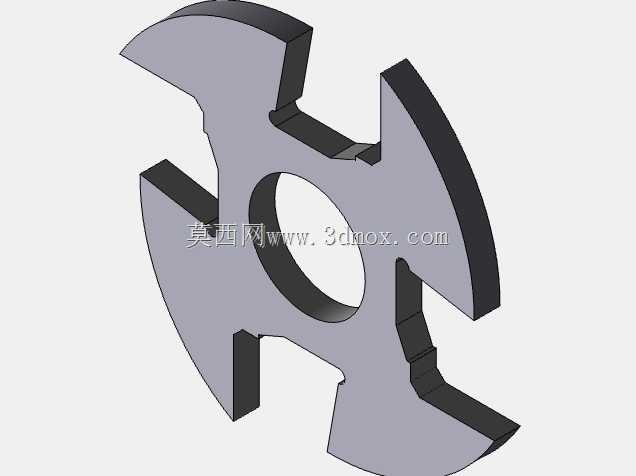

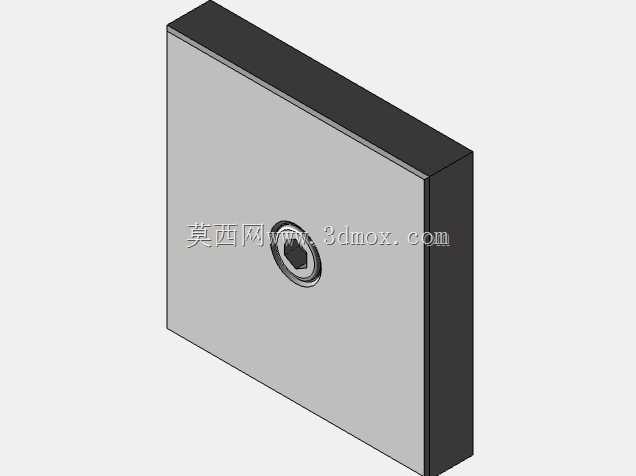

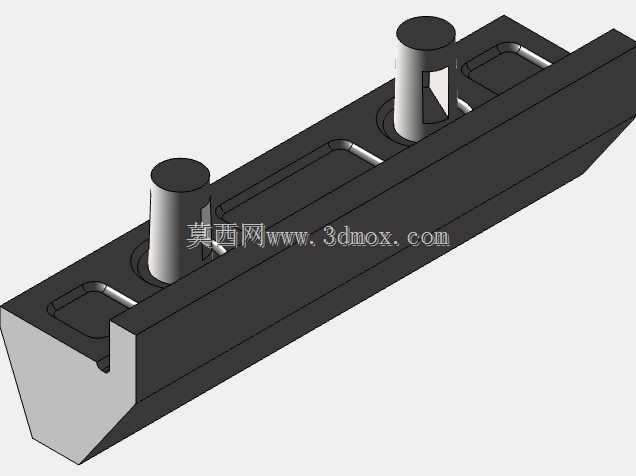

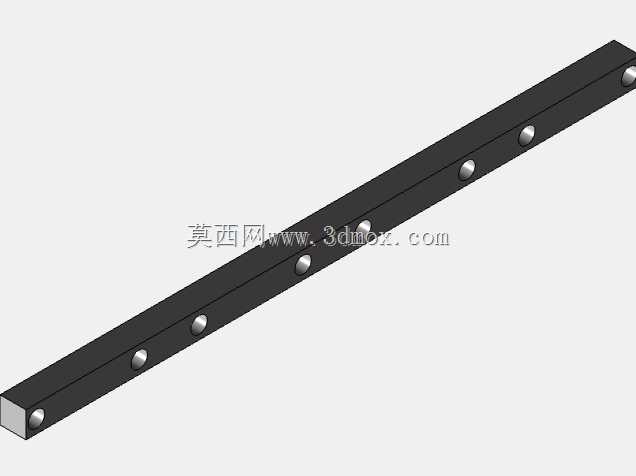

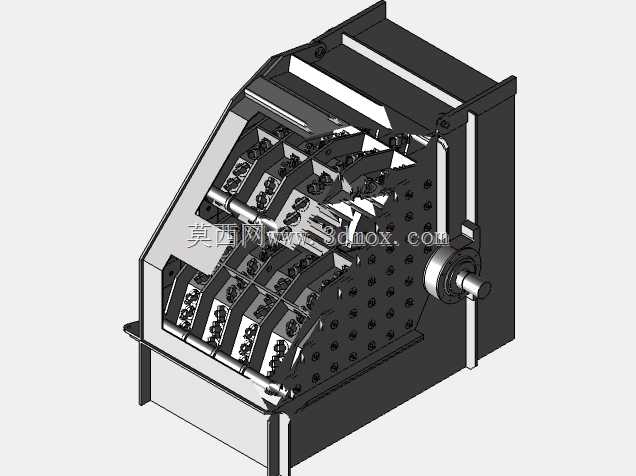

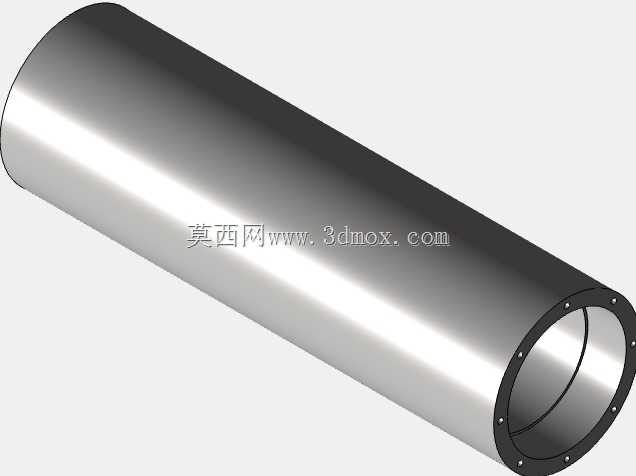

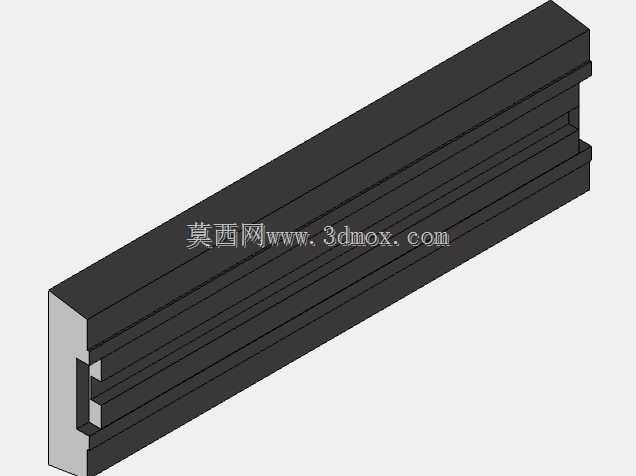

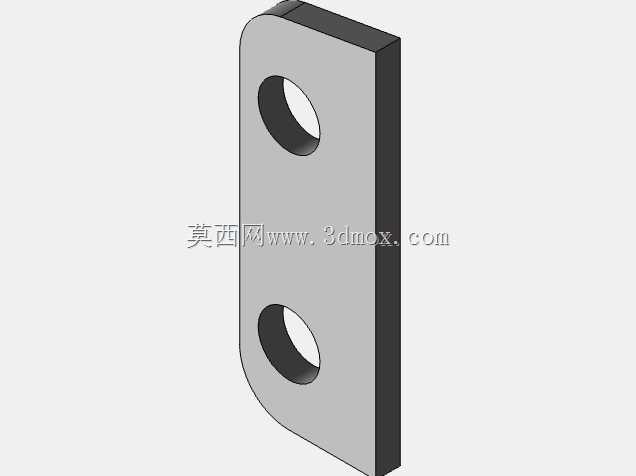

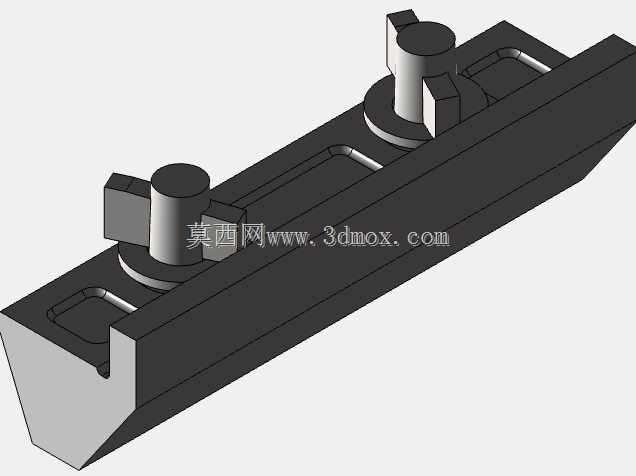

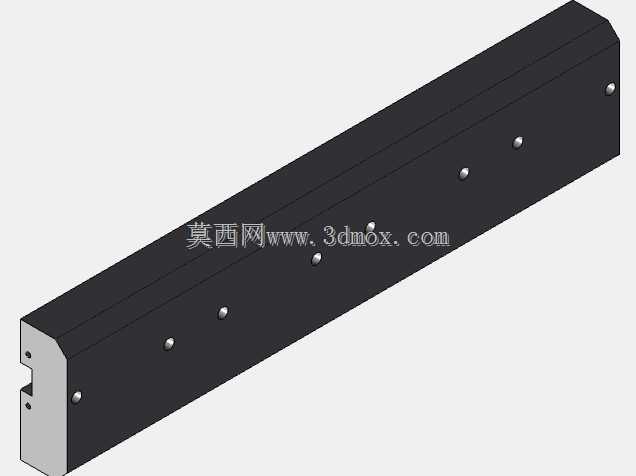

  在矿山、建材、基建等骨料破碎生产场景中,反击式破碎机承担着中细碎硬质矿石、混凝土块、建筑垃圾等物料的核心作业任务,其转子组件的运行稳定性直接决定整线生产效率与设备运维周期,本次呈现的支撑组件正是为转子主轴提供径向承载与轴向定位的核心安装基座,是反击破转子总成与机架连接的关键受力部件。从实际工况载荷来看,该部件需要持续承受转子高速旋转带动物料冲击产生的交变载荷,同时还要抵消板锤击打物料时产生的径向冲击力与偏心振动,因此设计阶段首先从受力路径出发规划整体结构:主体采用半开式鞍形承载结构,下半部分设置带安装孔的水平支脚,直接通过高强度螺栓与破碎机下机架的安装基面贴合固定,支脚的延伸长度经过载荷扩散计算,确保螺栓组承受的剪切力与拉应力均匀分布,避免局部应力集中导致的基座开裂。

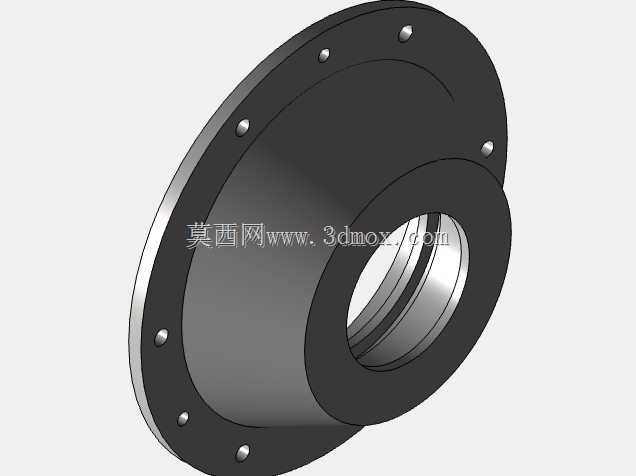

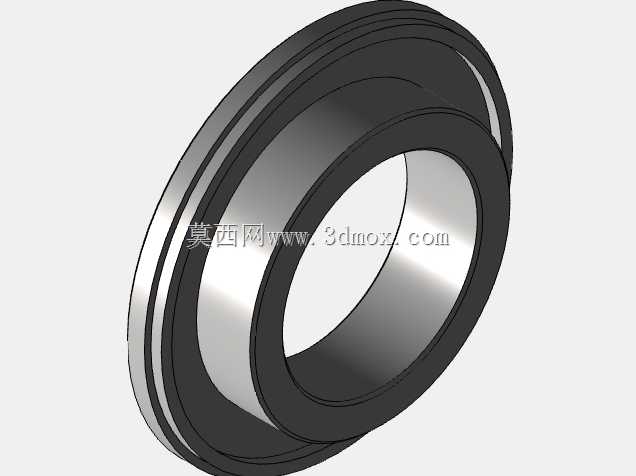

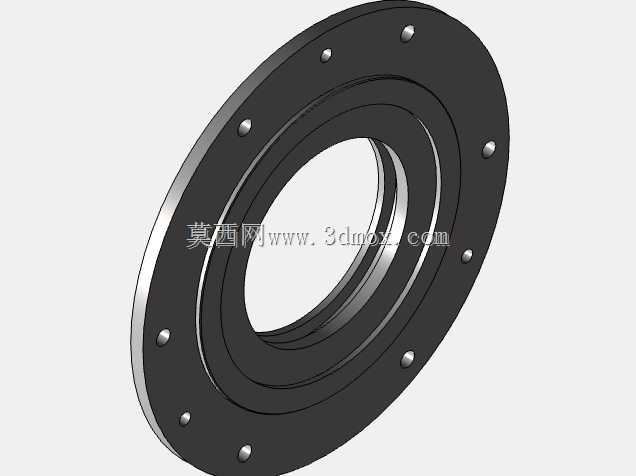

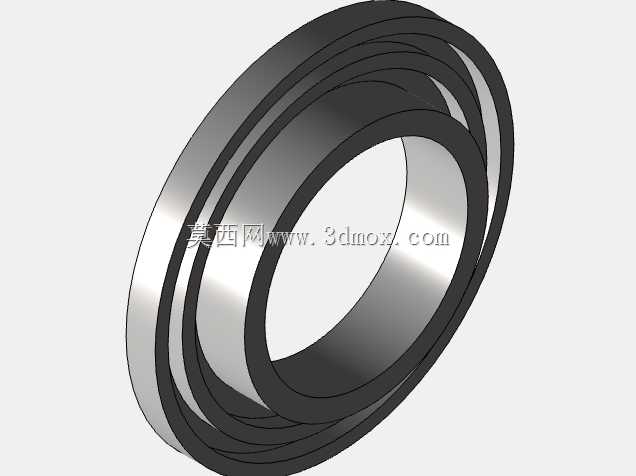

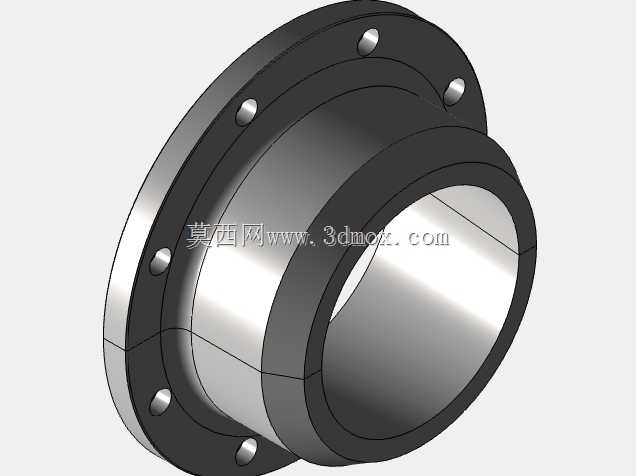

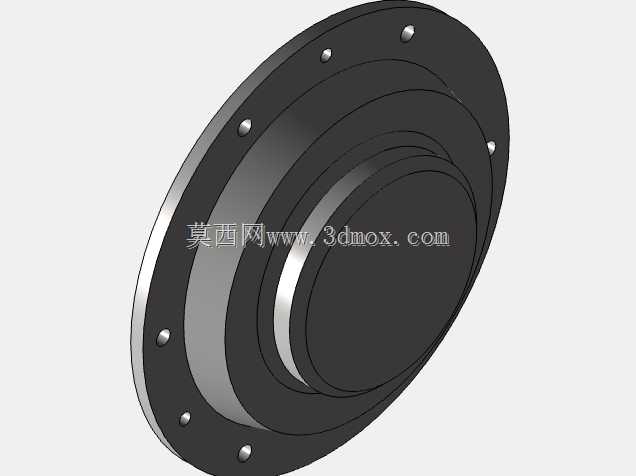

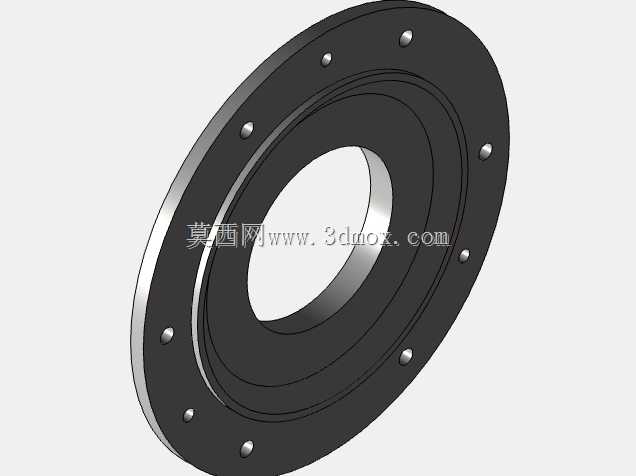

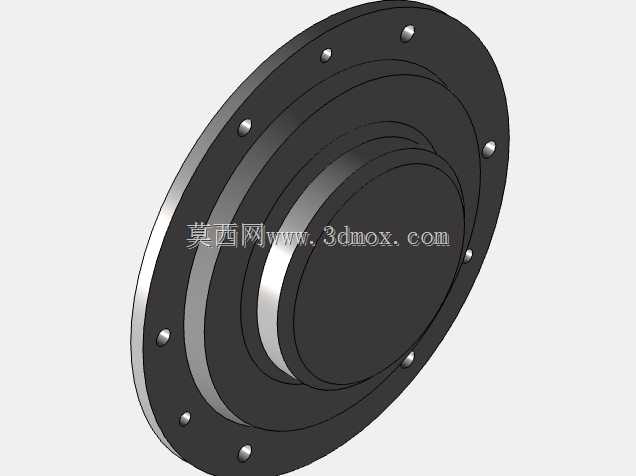

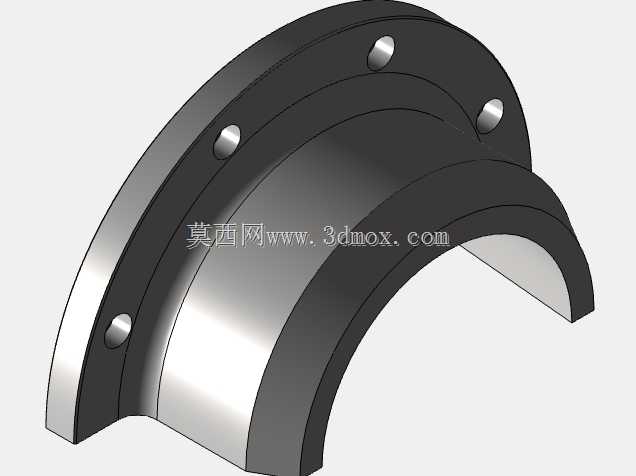

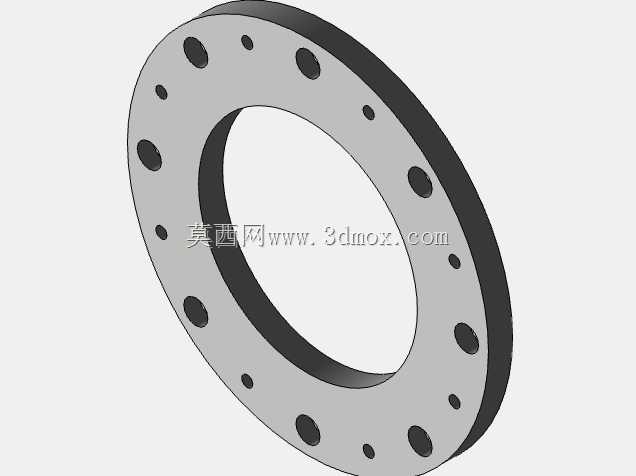

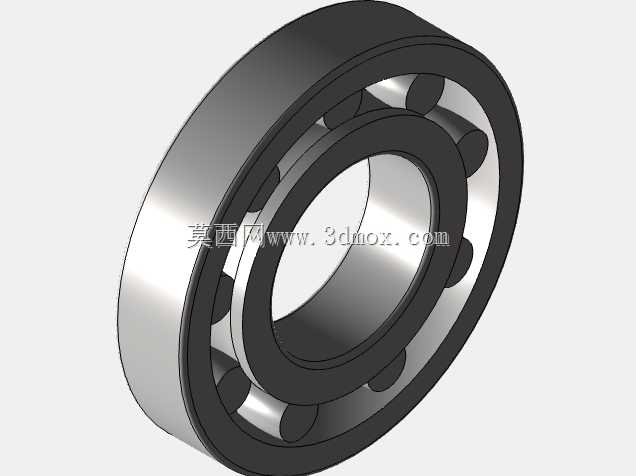

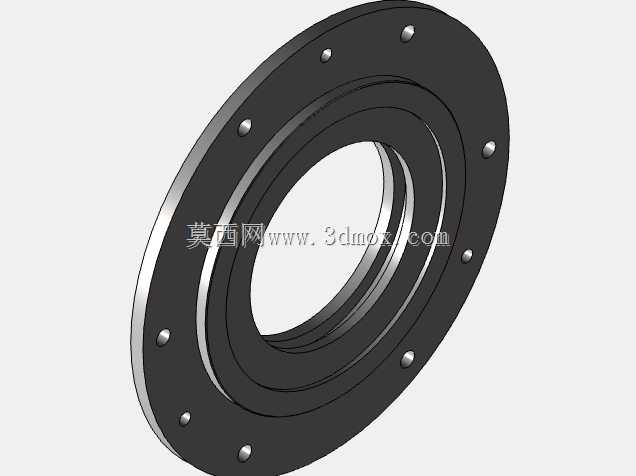

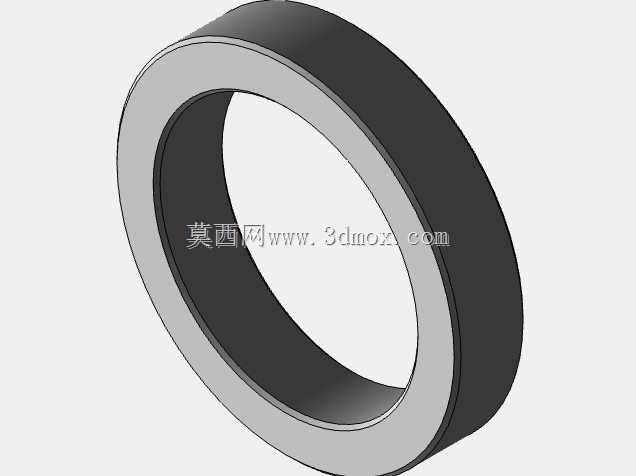

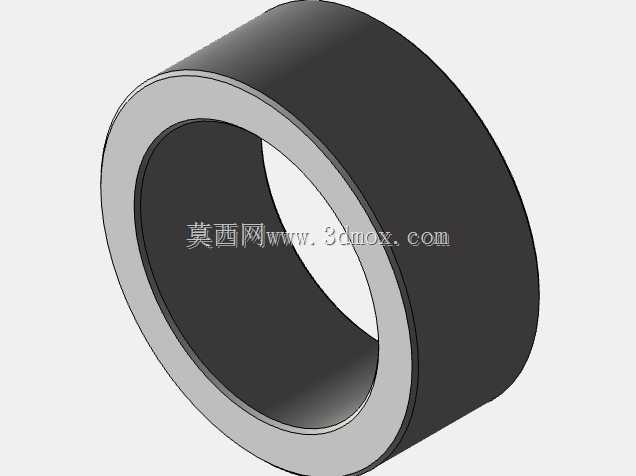

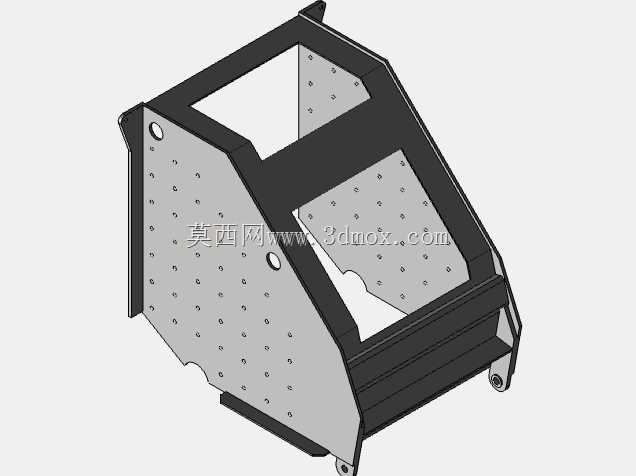

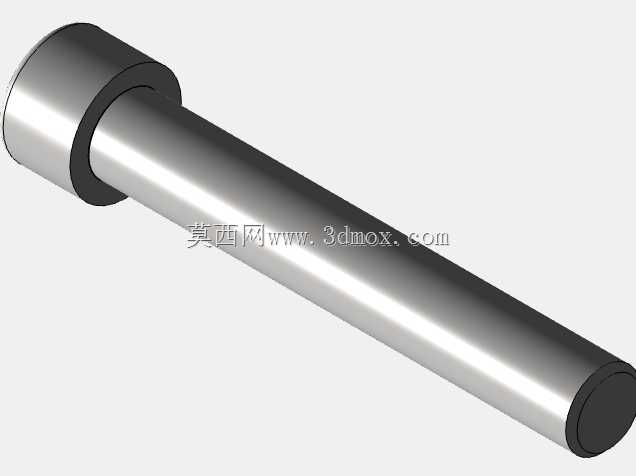

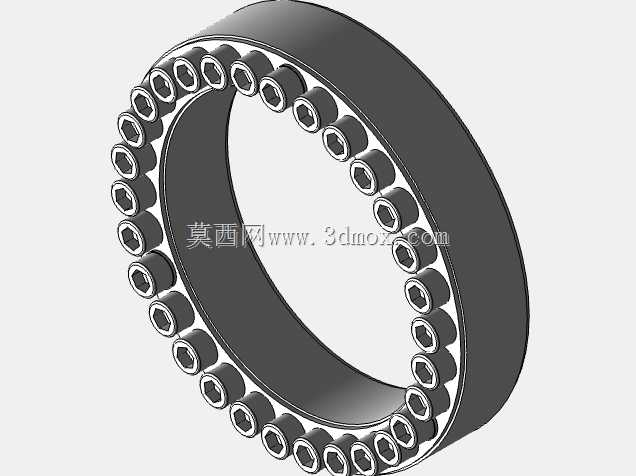

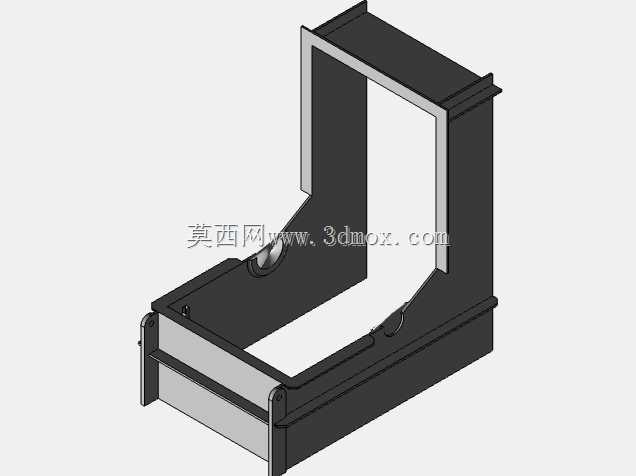

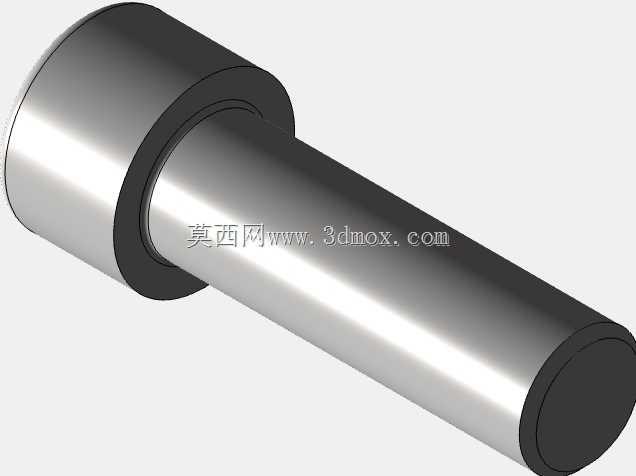

  中间的环形承托内腔为轴承安装位,内腔的加工精度直接匹配滚动轴承的外圈配合公差,设计时预留了轴承外圈的轴向定位台阶,同时在环形壁上均匀布置多组螺纹孔,用于安装轴承端盖与密封组件,防止破碎作业产生的粉尘进入轴承滚道造成磨粒磨损,也避免润滑脂泄漏影响轴承使用寿命。上半部分的弧形护罩结构与下半承托座通过止口定位配合,安装后可形成完整的轴承封闭腔,同时弧形外壁的弧度经过避让设计,不会与转子旋转时的板锤运动轨迹产生干涉,也能阻挡部分飞溅的物料颗粒直接冲击轴承座外壁。

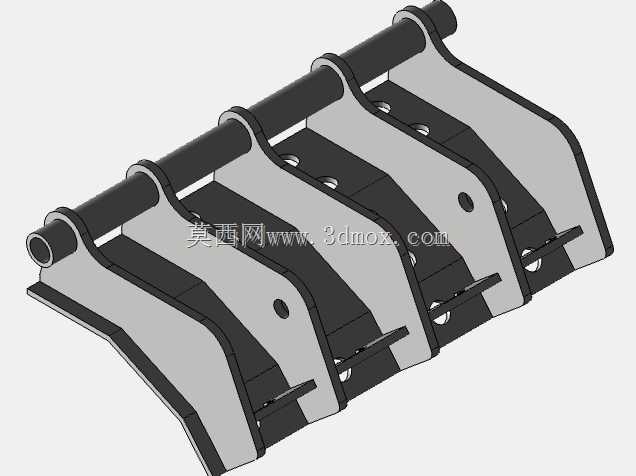

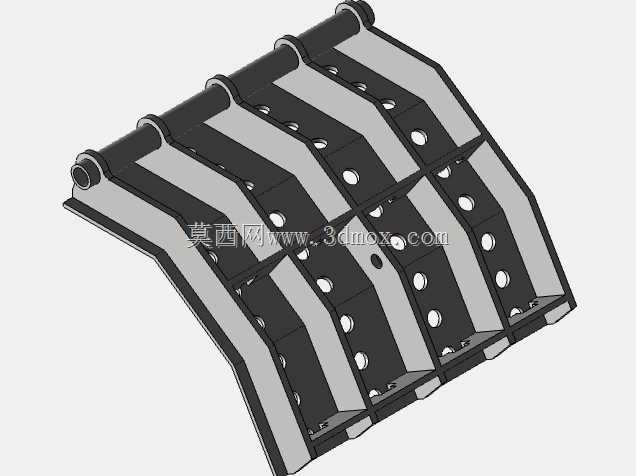

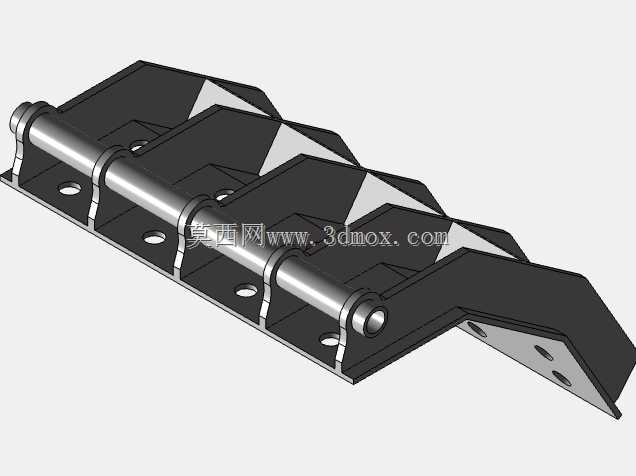

  从安装边界来看,两支脚的安装孔中心距严格匹配对应型号反击破机架的预装螺孔位置,无需现场二次扩孔即可完成定位安装;环形内腔的中心高度与转子主轴的设计中心高完全一致,安装后可保证转子与反击板之间的间隙符合设计要求,避免出现转子偏心、板锤偏磨的问题。设计过程中针对壁厚做了梯度优化,在螺栓安装位、轴承承载区等应力集中位置做了局部加厚处理,非承载区域适当减薄壁厚,在保证整体结构强度、刚度满足1.5倍动载荷安全系数的前提下,尽可能降低部件自重,减少设备整体的装配载荷。

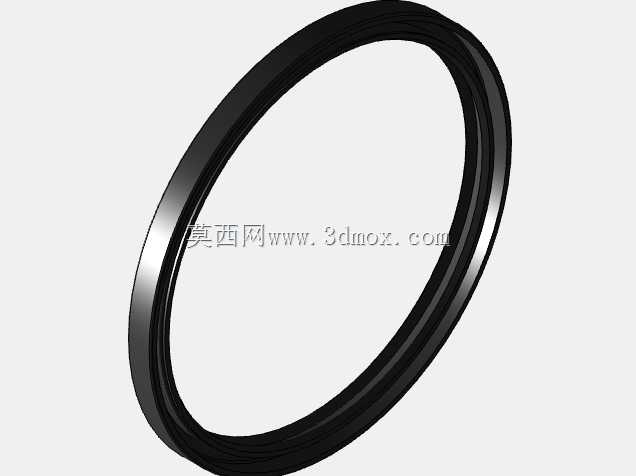

  部件的所有安装连接面均设计了机加工余量,铸造完成后可通过铣削加工保证平面度与配合精度,支脚底面的平面度公差控制在0.1mm以内,确保安装后与机架基面完全贴合,不会出现局部悬空导致的受力变形。环形内腔的圆柱度公差符合轴承配合的IT7级精度要求,保证轴承压装后不会出现外圈变形、运行卡滞的问题。在实际运维场景中,该组件的结构设计也兼顾了拆装便利性:拆卸轴承时无需完全拆解整个转子总成,只需拆除上半部分的弧形护罩与端盖,即可通过拉马工具完成轴承的拆卸更换,大幅缩短现场故障停机的维修时间。同时外壁预留的多个螺纹孔可用于安装振动传感器与温度传感器,方便运维人员实时监测轴承运行状态,提前预判轴承磨损、润滑失效等故障隐患,避免突发故障造成的生产线停摆。针对破碎现场高粉尘、高湿度的作业环境,组件的密封配合面均设计了密封胶条安装槽,配合端盖的迷宫密封结构,可形成多道密封防线,即使在连续24小时作业的工况下,也能有效阻挡粉尘进入轴承腔,延长轴承的更换周期,降低设备运维成本。
