Arduino Uno烟雾报警装置结构设计

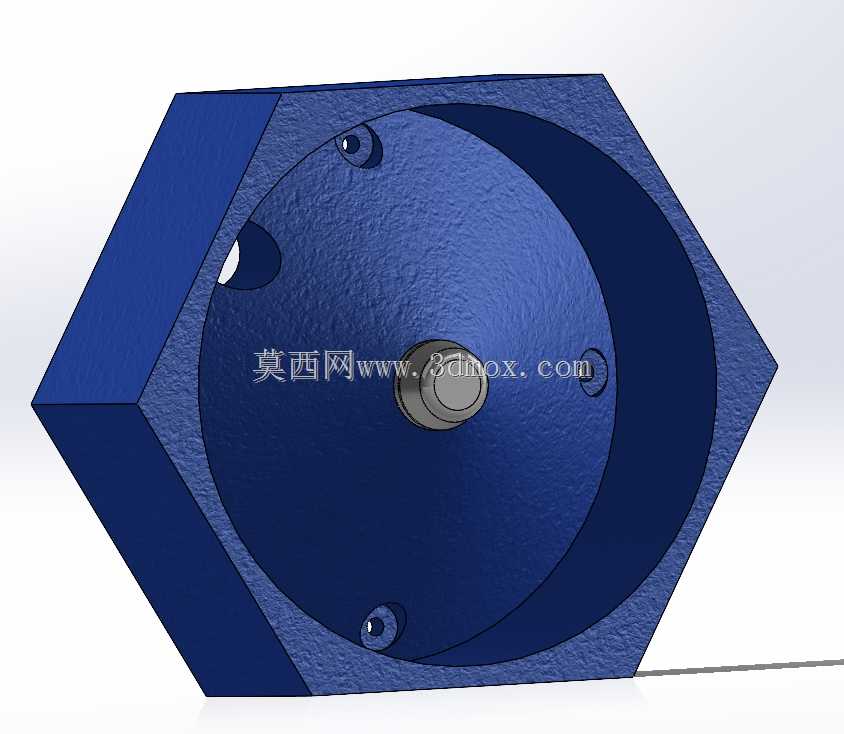

　　这套嵌入式烟雾报警装置的结构设计，核心围绕Arduino Uno控制板的搭载适配展开，首先要考虑的是民用室内安防场景的实际安装需求——不管是壁挂在厨房墙面靠近吊顶的位置，还是放置在配电间、弱电井的置物台面上，外壳的多棱切角造型都能避免直角磕碰，同时适配不同安装面的视觉协调性，不会像方正盒体那样在狭窄空间里显得突兀。从功能实现逻辑来看，结构预留了烟雾传感器的进气通槽，位置刚好对应控制板上模拟量输入引脚的安装位，气流可以顺着外壳侧面的隐形导槽直接接触传感元件，不会因为壳体封闭导致检测响应滞后，同时通槽的宽度做了限位处理，能阻挡日常环境中的飞絮、大颗粒灰尘进入壳体内部，避免长期使用后元件积灰影响检测精度。

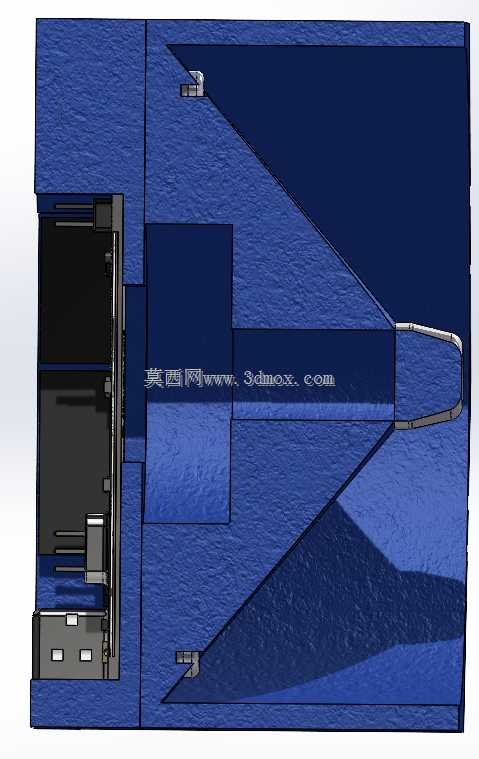

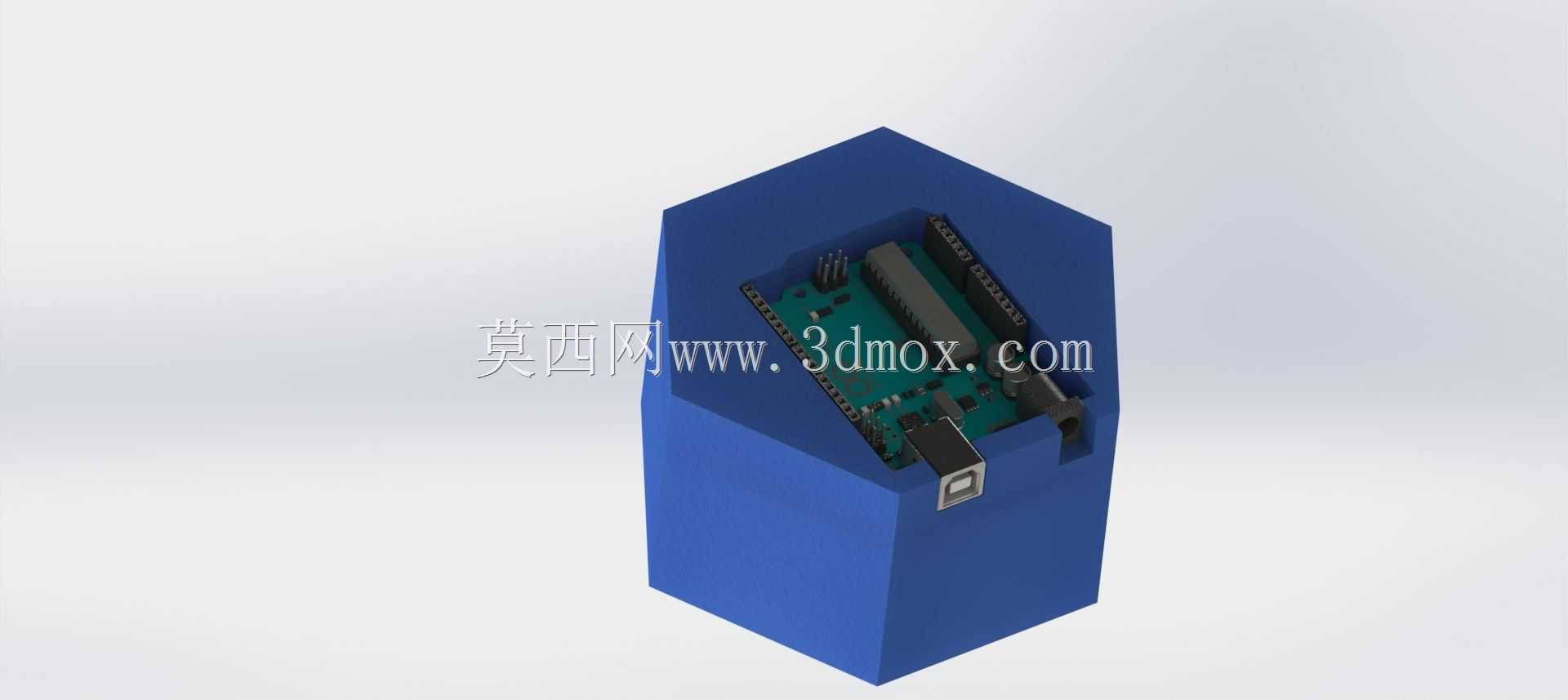

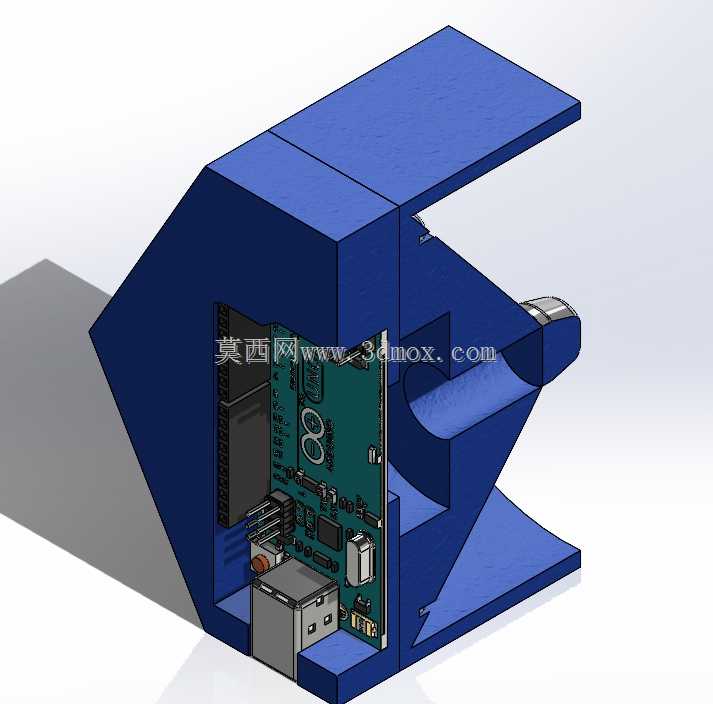

　　设计过程中首先敲定的是控制板的固定方式，没有采用常见的螺丝柱锁付结构，而是在壳体内壁做了四个弹性卡扣，刚好卡入Arduino Uno板的四个安装孔位，安装时直接将控制板压入卡扣即可完成固定，不需要额外紧固件，既减少了装配零件数量，也避免了螺丝柱过高占用壳体内部空间，同时卡扣的形变余量做了精准计算，反复拆装十次以上也不会出现塑性断裂，方便后期对控制板进行程序烧录或者元件更换。电源接口的位置做了下沉式避让，USB供电口刚好对准壳体侧面的开孔边缘，插线时不会出现接口顶住壳体导致插头无法插到底的问题，开孔边缘做了0.5mm的圆角导边，避免长期插拔线材磨损线皮。

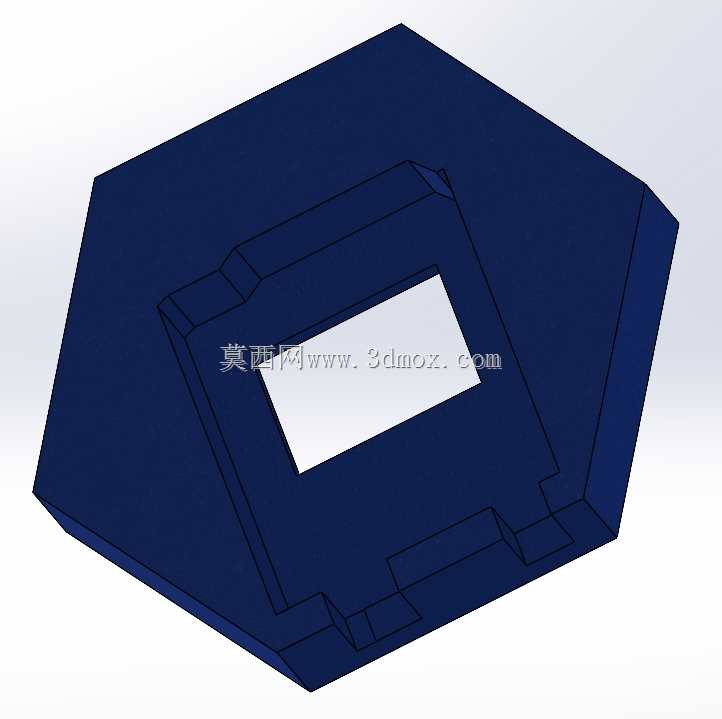

　　外形尺寸的设定充分考虑了安装边界限制，整体最大外径控制在80mm以内，高度不超过120mm，不管是嵌入到家装吊顶的预留检修口内，还是用双面胶固定在墙面，都不会占用过多空间，壳体底部预留了两个直径4mm的壁挂安装孔，孔距符合常规弱电安装件的通用标准，可以直接匹配市面上常见的墙面挂钉尺寸，不需要额外定制安装支架。壳体的壁厚统一设定为2mm，采用常规ABS注塑工艺即可实现量产，内壁没有做多余的加强筋结构，而是通过多棱面的外形结构提升整体刚性，经过受力模拟验证，从1.2米高度自由跌落到水泥地面，壳体不会出现开裂，内部卡扣也不会松脱导致控制板移位。

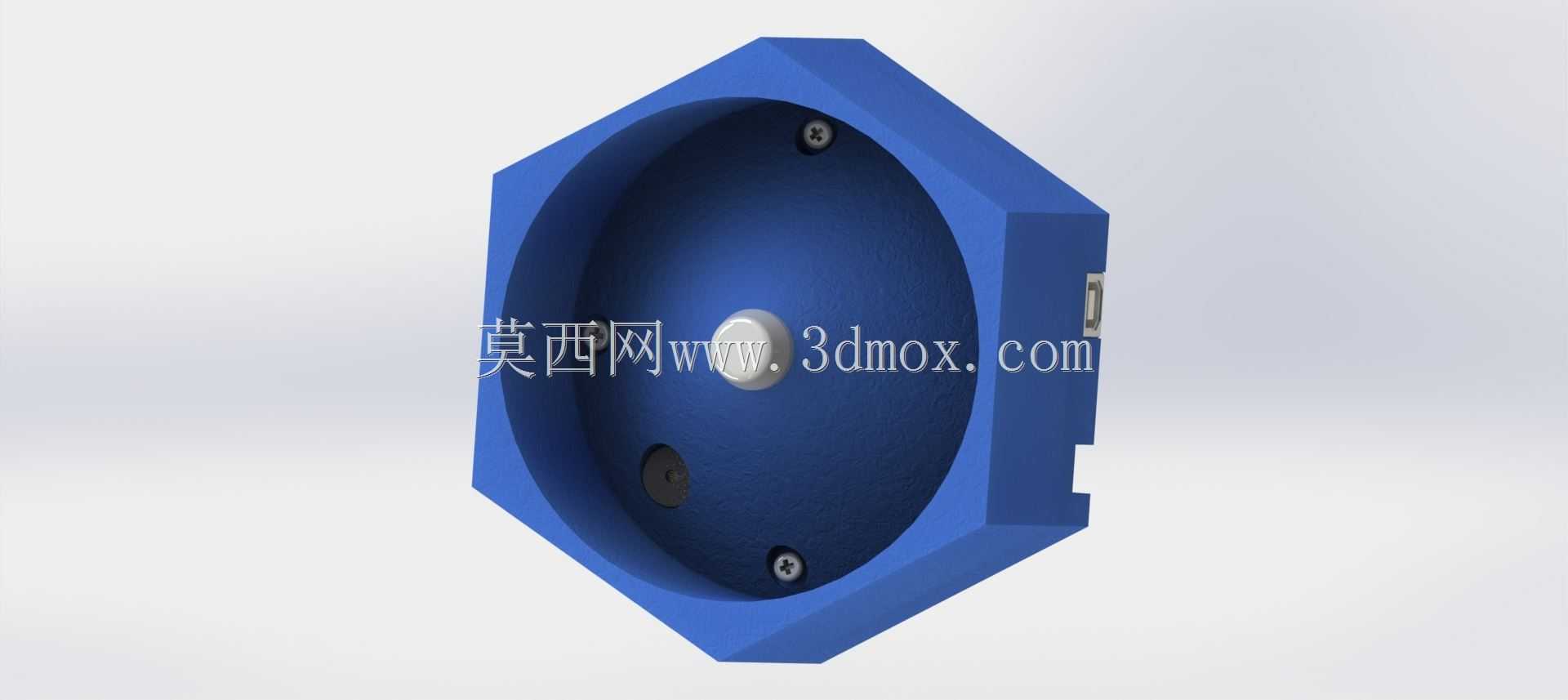

　　考虑到实际使用中的维护需求，壳体上盖和底座的配合采用了旋扣式结构，旋转30度即可完成开合，不需要借助螺丝刀等工具，用户可以定期打开壳体清理传感器表面的浮尘，旋扣的配合面做了0.15mm的间隙预留，既不会因为公差导致装配过紧，也不会出现配合松动产生异响。内部走线空间做了分层规划，传感器的接线可以沿着壳体内壁的走线槽排布，不会和控制板上的插针产生干涉，同时预留了蜂鸣器的出声孔位置，出声孔正对壳体正面的斜切面，报警声可以顺着斜切面扩散到更大范围，不会因为壳体遮挡导致音量衰减。

　　在结构细节处理上，所有外露的边缘都做了R1的圆角处理，没有尖锐棱角，避免安装和维护过程中划伤操作人员，壳体内部没有多余的冗余空间，所有结构特征都围绕元件布局做了适配，整体空间利用率达到85%以上，既不会因为空间过小导致元件挤压，也不会因为空间过大造成材料浪费。针对不同使用场景的适配性，结构预留了外接电源的接线位，如果采用直流供电替代USB供电，可以直接从预留的接线位引出线材，不需要额外在壳体上开孔。传感元件的安装位做了高度调节余量，可以根据选用的不同型号烟雾传感器调整安装高度，保证传感面和进气通槽的位置对齐，不会出现检测盲区。
