交流稳压器立式安装承载框架结构设计

　　在工业供配电、车间临时供电、商用楼宇配电改造等场景中，交流稳压器的安装承载结构往往是容易被忽略却直接影响设备运行稳定性的关键部件，本次设计的立式承载框架，正是针对中小功率落地式交流稳压器的安装需求开发的结构件。从实际使用场景出发，这类框架需要适配厂房内靠墙安装、设备旁侧就近安装、配电间内集中排布等多种安装工况，因此在结构设计阶段就摒弃了传统全封闭柜体的冗余设计，采用开放式型材拼接加侧封板的结构形式，既能够保证稳压器核心部件的通风散热需求，又能为内部的线圈、调压模块、接线端子排提供足够的安装支撑与防护。

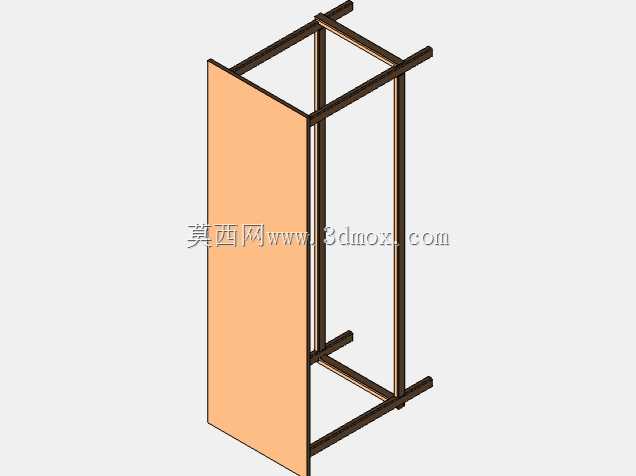

　　设计过程中首先明确了安装边界的约束条件：框架整体采用矩形截面金属型材做主体承力梁，四根竖向立柱作为主要的承载构件，上下两端分别通过横向型材做拉结固定，形成稳定的门式承力结构，底部横向型材向外延伸出安装支脚，可直接通过膨胀螺栓与混凝土地面固定，也可在支脚下方加装减震垫脚适配有振动的车间环境。侧部安装的整块钣金封板并非单纯的防护构件，其通过自攻螺钉与竖向立柱、上下横梁连接后，能够形成类似剪力墙的结构效应，大幅提升整个框架的抗扭刚度，避免框架在设备吊装、运维推拉过程中出现平行四边形变形，封板表面预留的接地螺柱可直接连接设备保护接地线，满足配电施工的安全规范要求。

　　从功能特性来看，框架顶部的横向型材预留了通用安装孔位，既可以固定稳压器的顶部吊装吊环，方便设备进场时的吊装转运，也可在后期运维时作为线缆桥架的固定支点，减少额外的支架安装工作量。框架内部的净空尺寸经过反复校核，既能够容纳稳压器的核心调压线圈、碳刷调压机构、控制电路板等核心部件，又预留了足够的接线操作空间，运维人员在进行接线、更换碳刷、检测线圈温度等操作时，无需完全拆解框架即可完成作业，大幅降低后期运维的时间成本。框架的型材拼接处采用45度切角对接加角码加固的连接方式，相比传统的直角对接焊接结构，不仅加工精度更容易控制，还能在运输过程中采用分体包装的形式，减少运输体积，现场组装时仅需使用常规内六角扳手即可完成整体拼装，无需焊接设备，适配现场施工的复杂条件。

　　考虑到交流稳压器长期运行时线圈会产生持续热量，开放式的框架结构相比封闭柜体能够形成自然的空气对流通道，冷空气从框架底部的横梁间隙进入，带走线圈与调压模块的热量后从顶部间隙排出，无需额外加装散热风扇即可满足中小功率稳压器的散热需求，降低了设备的整体故障率。侧封板的安装位置特意避开了稳压器的核心散热面，仅在框架的单侧设置封板，另一侧完全开放，既能够在靠墙安装时利用封板隔绝墙面的潮气与灰尘，又不会阻挡散热气流的流通。框架底部的支脚高度经过优化，距离地面预留了足够的间隙，既可以避免地面清扫时的积水溅入设备内部，也方便后期铺设接地扁钢、进出线电缆的穿管施工，电缆可直接从框架底部的间隙引入设备接线端，无需在框架板材上额外开设电缆穿孔，减少现场加工的工作量。

　　在结构强度校核阶段，针对框架的承载能力做了多工况的受力验算：竖向立柱的型材壁厚满足额定承载下的压杆稳定要求，即使在设备满负荷重量全部偏载在单侧的极端情况下，立柱的变形量也控制在允许范围内，不会出现永久性变形；上下横梁的抗弯强度能够承受设备吊装时的瞬时冲击载荷，避免吊装过程中横梁弯曲变形；侧封板的厚度选择兼顾了刚度与轻量化要求，既不会因为板材过薄产生共振异响，也不会因为板材过厚增加不必要的材料成本。整个框架的所有金属构件表面都做了防锈磷化加喷塑处理，能够适配配电间、生产车间等多尘、轻度潮湿的使用环境，长期使用不会出现锈蚀掉漆的问题，外露的连接螺钉都采用镀锌防锈材质，避免长期使用后螺钉锈蚀无法拆解维护。
