便携式双功率电阻焊作业站结构设计

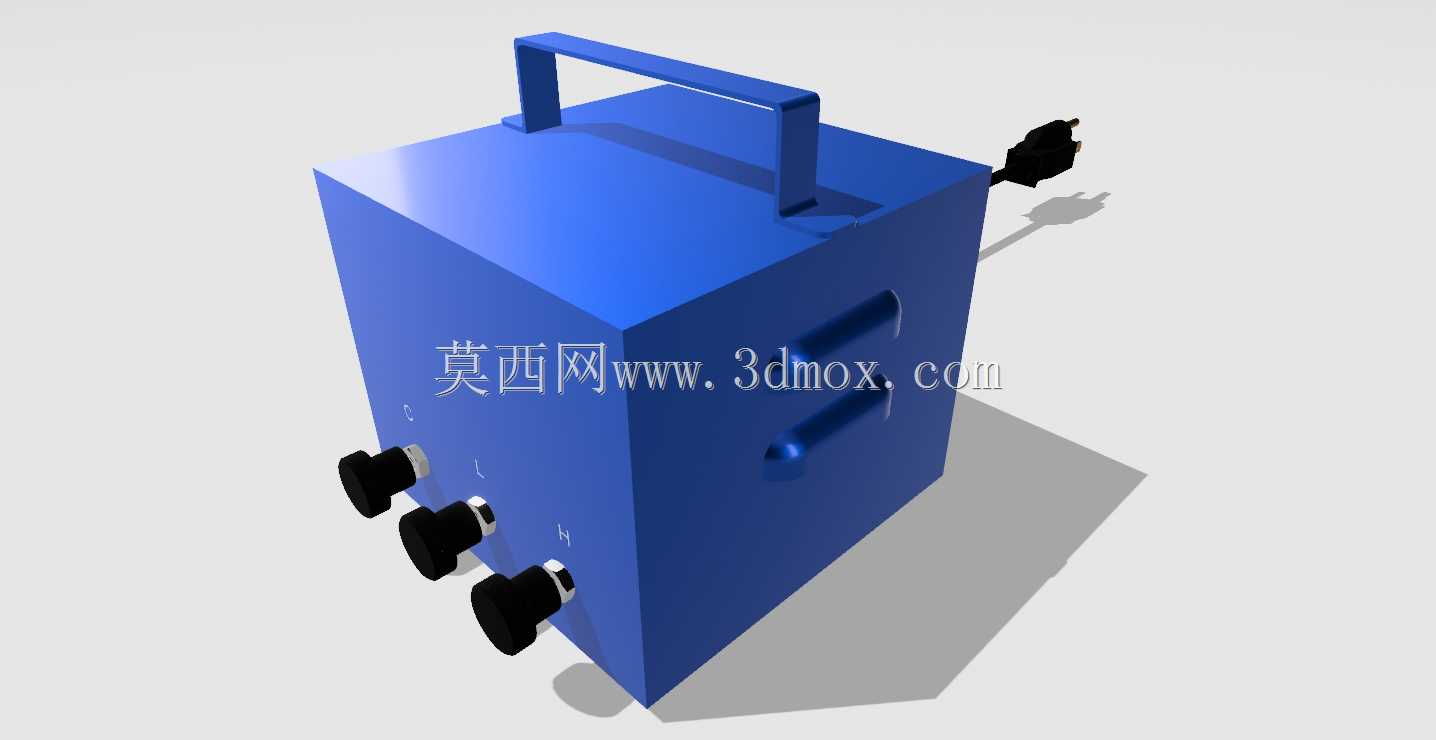

　　在小型五金加工、电子元器件引脚焊接、薄金属片拼接、线束端子压接这类零散焊接作业场景里，大型固定式电阻焊设备往往受限于安装位置、供电容量、作业空间约束，无法覆盖流动作业、小批量多工位的焊接需求，这款双功率便携电阻焊站的设计，正是瞄准这类细分作业场景的痛点展开。从实际使用逻辑出发，设备采用一体式方体机箱结构，顶部设置一体化冲压成型的提手，提手折弯半径做了15mm的圆角处理，避免搬运时硌手，整机重量控制在单人可手提搬运的范围内，满足不同工位间转场作业的需求，无需额外配置吊装或转运工具。机箱侧面预留的三个接线端子，分别对应两档功率输出与公共接地端，75W档位适配0.1-0.5mm厚度的薄铜片、镍片焊接，比如锂电池组的极耳连接、

　　小型电子元件引脚固定，这类场景对焊接热输入控制要求高，功率过大容易烧穿母材；200W档位则适配0.5-1.2mm厚度的冷轧钢片、镀锌板小件焊接，比如小型五金壳体的拼接、线束端子的压焊，两档功率通过侧面的拨杆开关切换，切换结构做了档位自锁设计，避免作业过程中误触导致功率突变影响焊接质量。机箱侧面的散热结构采用隐藏式对流风道设计，进风口设置在机箱底部距离安装面20mm的位置，出风口设置在接线端子同侧的上方，形成下进上出的自然对流散热路径，无需额外配置散热风扇，既降低了设备运行的噪音，也避免了风扇吸入金属粉尘导致内部电路短路的风险，适配车间多粉尘的作业环境。设备的供电输入采用带护套的电源线引出结构，电源线根部做了防弯折护套，

　　避免频繁移动过程中线缆根部断裂，供电适配常规民用220V交流电源，无需专用工业供电接口，在维修门店、小型加工坊、实验室这类场景下都能直接接入使用。从安装边界来看，机箱底部四个角设置了防滑橡胶垫，橡胶垫高度5mm，既可以保证底部进风通道的通畅，也能避免设备放置在金属工作台面上出现滑动，同时隔绝工作台面的振动传导到设备内部，提升内部电路元件的使用寿命。机箱的外壳采用1.5mm厚度的冷轧钢板折弯焊接成型，表面做蓝色喷塑处理，喷塑层厚度控制在80-100μm，具备基础的防刮擦、防溅水能力，适配车间日常作业的磕碰、少量切削液飞溅的使用环境。前面板的接线端子采用快插式结构，接线时无需额外工具，直接将焊接手柄的插头插入对应端子即可完成连接，

　　端子做了防呆设计，不同功率档位的端子直径存在差异，避免插错档位导致焊接参数不匹配。设备内部的功率调节模块与变压器模块采用分层布置，变压器固定在机箱底部的安装支架上，降低整机重心，提升放置稳定性，功率调节电路板固定在机箱侧面的绝缘安装柱上，与金属外壳之间保留10mm的电气间隙，满足低压电气设备的安全间距要求。在实际作业过程中，这类便携电阻焊站不需要配套专用的焊接工作台，直接放置在常规木质或金属工作台面上即可开展作业，焊接手柄的线缆长度预留2m，满足设备放置在工作台侧面时，操作人员在工作台范围内的作业移动需求，无需频繁拖动设备本体。针对小批量加工场景，设备的持续工作率做了匹配设计，75W档位下可以连续工作30分钟无需停机散热，200W档位下连续工作10分钟后仅需自然冷却5分钟即可继续作业，完全覆盖小型零件加工的单次作业时长需求，不会因为过热保护频繁中断作业流程。机箱的边角处做了R5的圆角处理，避免搬运和作业过程中尖锐边角划伤操作人员，提手与机箱的连接采用内嵌式螺母固定，固定点做了加强筋结构，单提手的承重可以达到整机重量的3倍，避免搬运过程中提手脱落导致设备摔坏。
