电阻焊设备配套用尖头碳电极结构

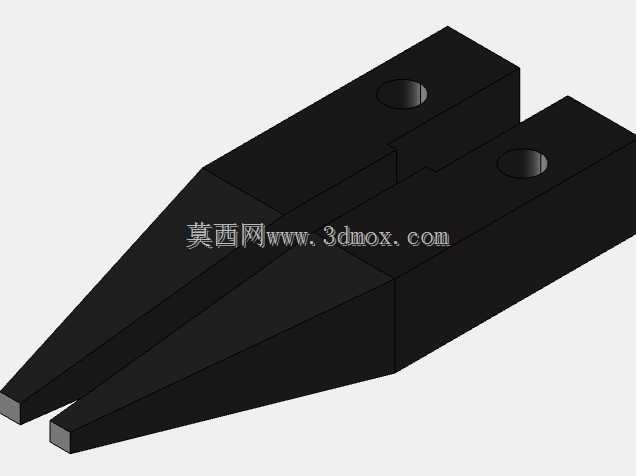

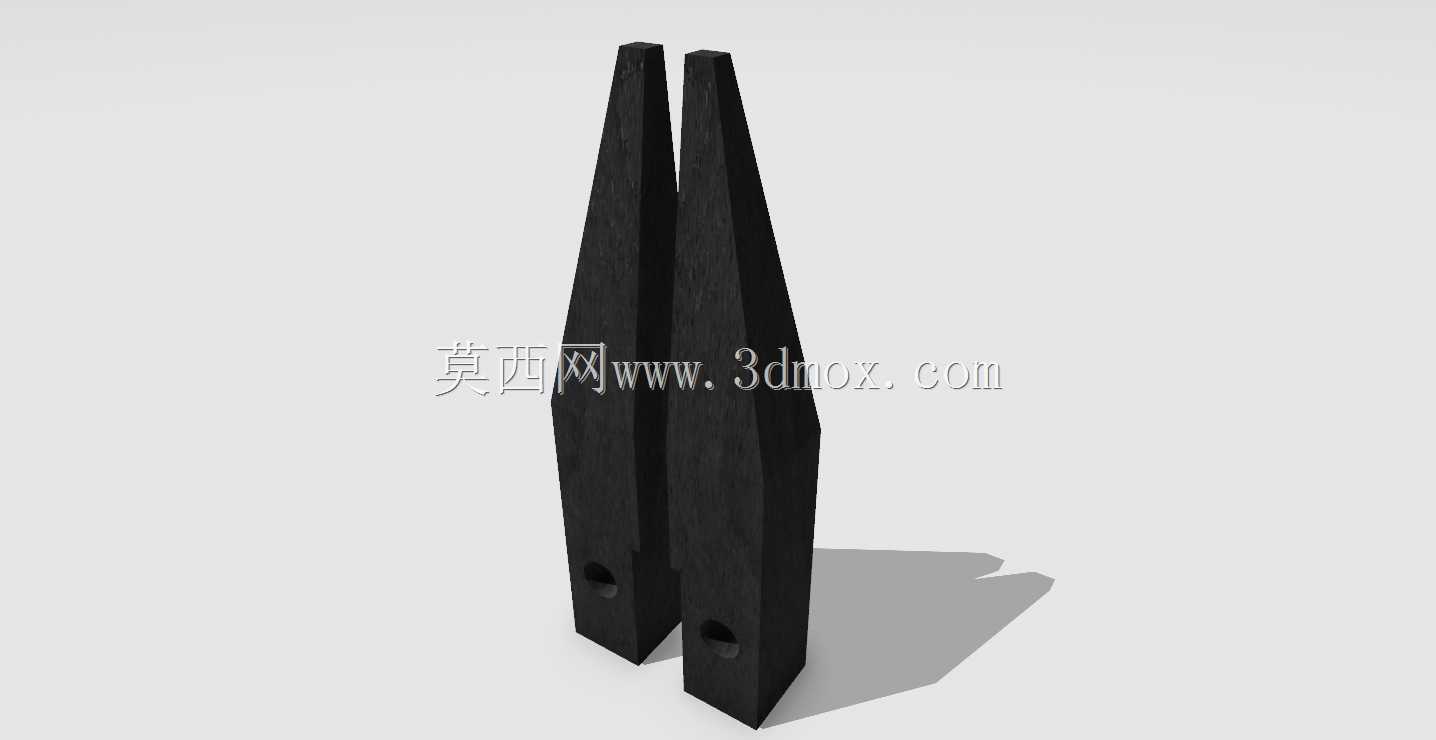

　　在电阻焊设备的实际生产应用场景里，这类尖头碳电极常被用于小尺寸精密焊件的点焊工序，尤其是针对薄金属片、细小金属引脚类工件的焊接作业，相比常规铜合金电极，碳材质的高温耐受特性更适配小电流长时间预热的焊接工况，能减少电极端部在高温下的粘连损耗，降低频繁修磨电极的停机时间。从结构设计来看，电极整体采用长锥度尖头构型，主体段为等截面方柱结构，靠近工作端的位置做了双侧收窄的锥面过渡，最终收为窄边平口工作端，这种构型一方面能保证电极自身的结构刚性，长锥面设计可以让焊接压力更集中地传递到工作端面，避免压力分散导致的焊核偏移、虚焊问题；另一方面方柱主体段适配常规电阻焊电极夹头的装夹尺寸，不需要额外定制异形夹座就能直接装夹使用，

　　降低现场配件替换的适配成本。电极靠近装夹端的位置开设了横向贯通的安装孔，这个孔位是配合夹头的锁紧销使用的，装夹时锁紧销穿入孔内，能避免电极在反复加压、卸压的循环中出现轴向窜动或者周向转动，保证工作端的位置精度，尤其是在自动化焊接工位上，电极的位置稳定性直接决定了批量焊接的良率，这种带锁紧孔的设计能大幅减少电极移位带来的焊接不良。从安装边界来看，方柱主体的截面尺寸匹配通用16型电极夹头的装夹内腔，锥段长度占电极总长度的三分之二，既保证了工作端伸出夹头后的长度满足狭窄工位的操作需求，又不会因为伸出过长导致电极刚性不足，在焊接加压时出现偏摆。设计过程中需要重点关注锥面的角度公差，角度过大则压力集中效果不足，

　　焊接时容易出现焊核过大压穿薄件的问题；角度过小则电极端部的散热条件变差，高温下容易出现端部掉块、磨损加快的问题，经过多轮工况验证，双侧锥面的收窄角度控制在8度到10度区间时，既能保证压力集中效果，又能让电极自身的热传导路径足够顺畅，焊接过程中产生的热量能顺着锥面快速传导到夹头端散出，延长电极的连续使用寿命。另外，工作端的平口端面需要保证平面度，不能有歪斜或者凹凸缺陷，否则焊接时工件与电极端面的接触电阻不均匀，会导致局部电流密度过大出现烧穿，或者局部电流不足出现虚焊。这类碳电极在实际使用中，常被应用于电子元器件引脚焊接、小型五金件的定位点焊、电池极耳的预焊等场景，相比铜电极，碳电极不会和铜质、铝质工件产生合金化粘连，

　　焊接后工件表面的电极压痕更浅，不需要额外做表面打磨处理，适合对外观有要求的小型焊件加工。在建模过程中，需要重点还原锥面的过渡顺滑度，不能出现棱边错位，贯通安装孔的位置要与电极主体的中心基准对齐，孔位的轴向位置要匹配夹头的锁紧销位置，保证装夹后电极的工作端中心与焊枪的加压轴线重合，避免出现偏载。同时电极的棱边都做了微小的倒角处理，避免装夹时锋利棱边刮伤夹头内壁，也减少操作人员更换电极时被划伤的风险。从受力角度分析，电极在焊接时承受轴向的加压载荷，方柱结构的抗扭、抗弯性能优于同截面的圆柱结构，在应对带轻微侧向力的焊接工位时，更不容易出现断裂变形，长锥段的等强度设计让电极从装夹端到工作端的截面变化更平缓，应力集中系数更低，反复承受加压冲击载荷时，不会在截面突变位置出现断裂失效。
