交错咬合式立体拼接结构件设计

项目分类:通用机械零部件 发布时间:2024-11-12 ID:792458
  • 交错咬合式立体拼接结构件设计
  • 交错咬合式立体拼接结构件设计
  • 交错咬合式立体拼接结构件设计

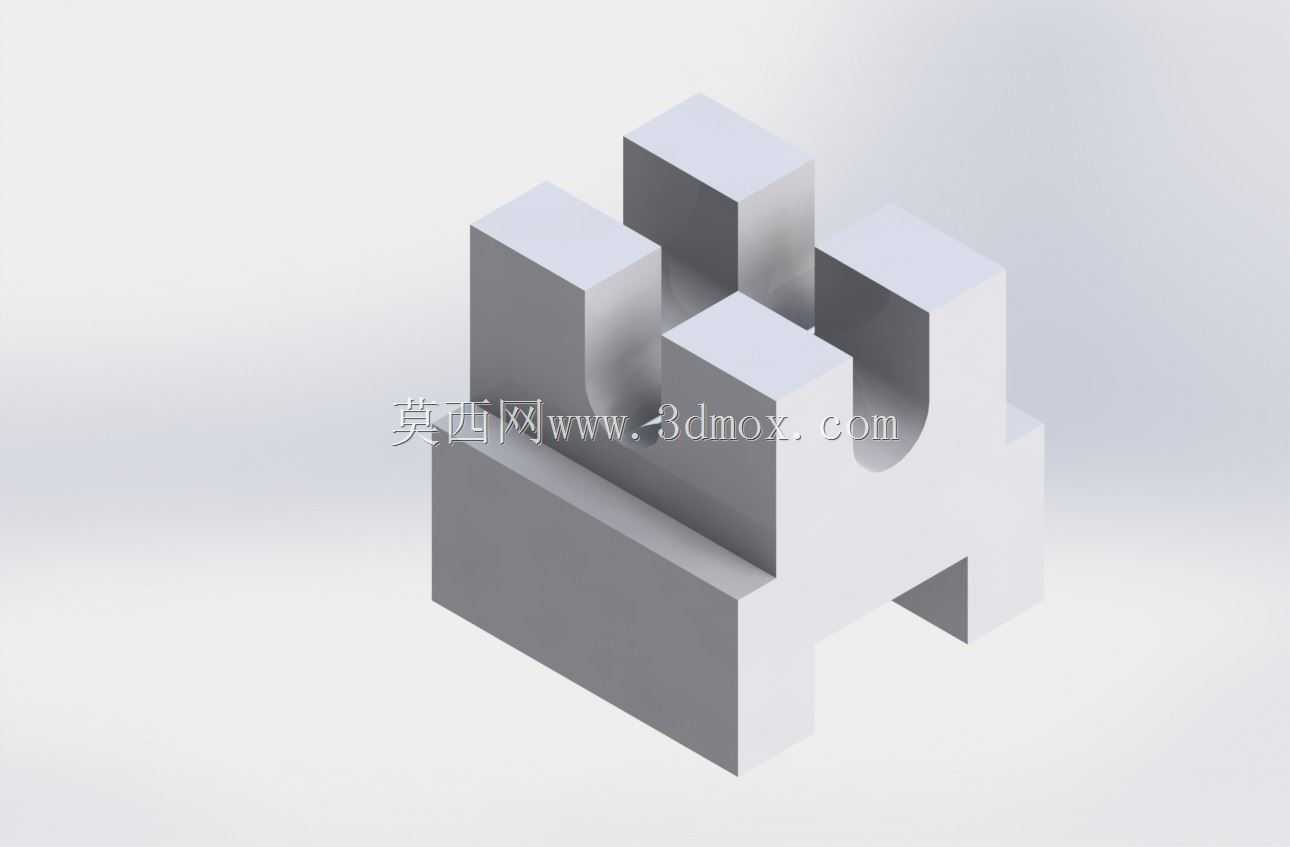

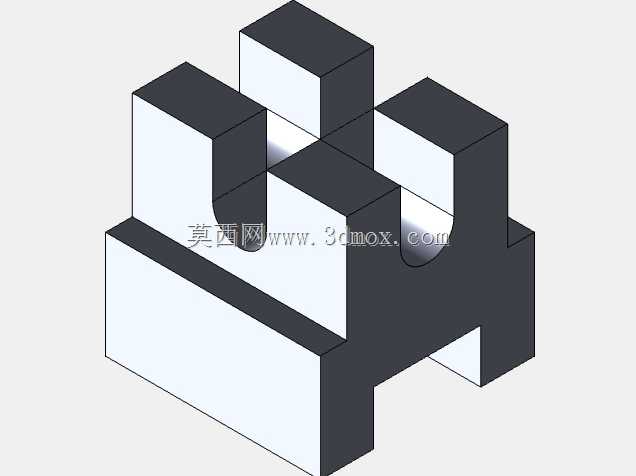

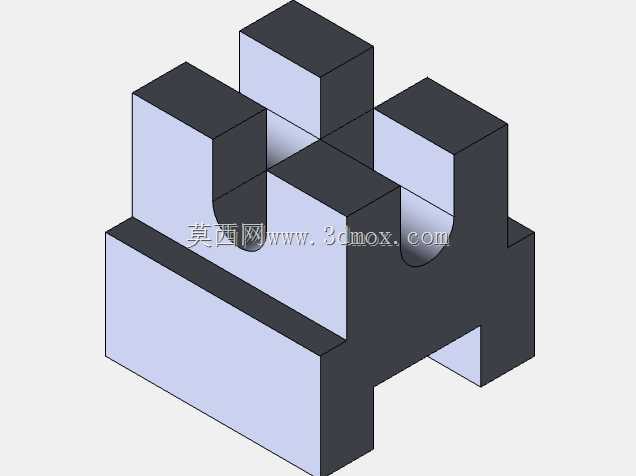

  这类交错咬合式立体拼接结构件,常应用在模块化工装夹具的快换基座、教学演示用机械结构教具、小型设备的定位支撑组件场景中,也可作为精密装配工位的定位基准块使用,依靠凹凸结构的精准配合实现无紧固件的快速拼接定位,减少装配环节的螺丝锁紧工序,提升工位换型的效率。从实际使用场景来看,在小批量多品种的装配生产线上,这类结构件可以根据待加工工件的外形尺寸快速组合出适配的支撑定位面,不需要额外加工定制专用工装,大幅缩短生产准备周期,同时拼接后的结构具备足够的刚性,能够承受装配过程中的常规按压、定位推力,不会出现错位松脱的情况。设计这类结构时,首先要确定咬合齿的配合公差,凹凸配合面的间隙控制在0.02mm到0.05mm之间,既保证拼接时可以顺畅对位,

  不会因为过盈导致装配卡滞,也不会因为间隙过大造成拼接后出现晃动偏移,影响定位精度。结构的基座部分采用实心块体设计,底部预留标准的安装孔位,可以直接固定在工作台或者T型槽板上,上部的凸起咬合齿采用等截面设计,所有齿形的截面尺寸保持一致,实现任意位置的互配拼接,不需要区分特定的拼接方向,降低现场操作人员的使用门槛。外形尺寸方面,单块构件的基座边长控制在100mm以内,凸起齿的高度为基座厚度的二分之一,保证拼接后相邻构件的上表面保持齐平,不会出现高低差影响支撑平面度;咬合齿的侧壁设计有1度的脱模斜度,方便加工时的刀具退刀,也能在拼接时起到导向作用,即使初始对位存在微小偏差,也能顺着斜度滑入配合位置。安装边界上需要注意,多块拼接使用时,

  最外侧的构件边缘要超出待支撑工件边缘至少10mm,保证工件放置后不会出现边缘悬空的情况,同时底部安装孔的位置要避开拼接咬合的受力区域,防止锁紧螺丝时造成结构变形影响配合精度。这类结构的受力方向主要是垂直向下的压力以及水平方向的剪切力,因此在设计时将咬合齿的根部做了R0.5的圆角过渡,避免应力集中造成齿根断裂,经过实际测试,单组咬合结构可以承受不低于500N的垂直压力以及200N的水平剪切力,完全满足常规工装定位、教学演示、小型设备支撑的使用需求。不同于传统的紧固件连接结构,这种咬合拼接结构不需要额外的连接件,构件本身既是支撑主体也是连接结构,拆分后可以堆叠存放,占用的仓储空间仅为整体式工装的三分之一,方便车间现场的存储与转运。

  在建模过程中,所有配合面都采用对称设计,保证构件可以实现X、Y两个方向的任意拼接,不需要额外制作不同规格的公头、母头构件,减少零件的种类数量,降低加工与管理成本。实际使用时,如果需要更高的拼接刚性,可以在拼接完成后沿拼接缝处加装小型的定位销,进一步消除配合间隙,满足更高精度的定位需求,这种拓展设计也让该结构件可以适配从低精度的物料支撑到高精度的装配定位等不同层级的使用场景。
