组合式立体几何造型工业构件结构设计

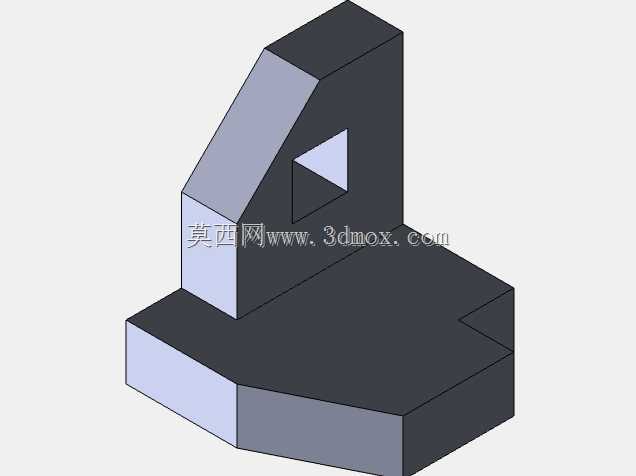

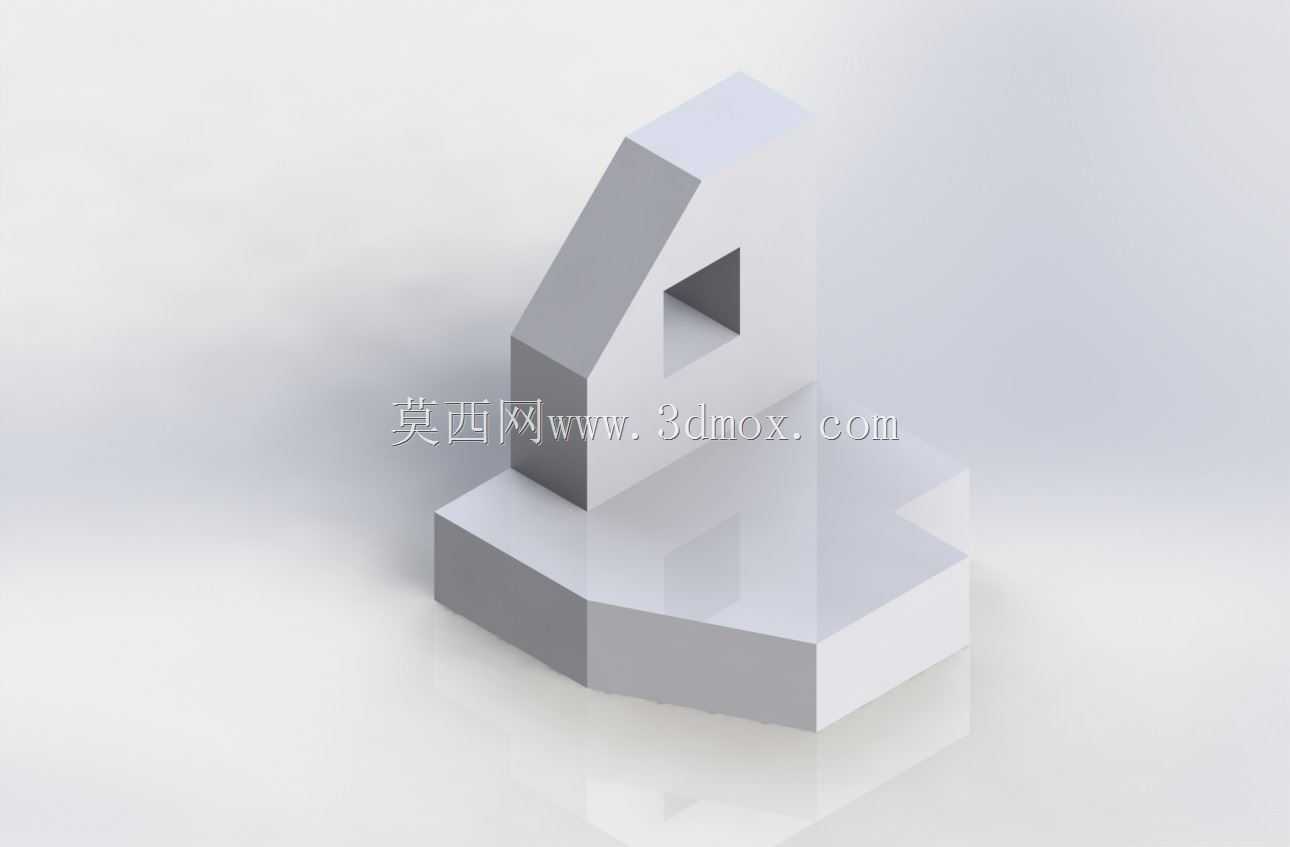

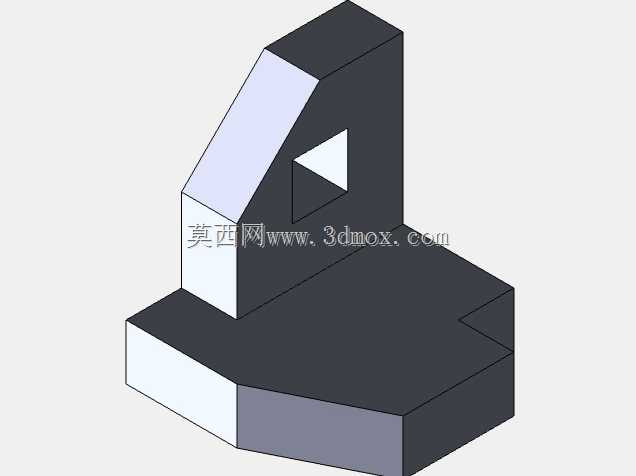

　　在非标自动化设备的机架辅件、工业展示装置的支撑结构设计场景中，这类组合式立体几何造型构件的应用覆盖范围正在逐步拓宽，不同于常规标准型材搭建的支撑结构，该构件采用一体化的几何块体组合形态，能够同时满足结构承载与外观规整性的双重需求，在设备外露支撑、工装定位基座、展示台承重结构等场景下，无需额外加装装饰外罩即可直接使用，减少了后续的表面包覆工序。从实际功能特性来看，该构件的上部采用带三角镂空的斜置块体结构，镂空区域并非单纯的造型设计，实际可用于穿设设备走线、安装小型传感器固定座，或是作为辅助定位的卡口使用，斜置的块体角度经过受力校核，能够在垂直承载的同时分散侧向受力，避免常规直立柱体在受侧向冲击时容易出现的应力集中问题。

　　下部的多边形基座采用大接触面设计，底部预留了标准的安装孔位布局，能够直接适配常见的工业铝型材台面、钢板焊接机架的安装面，不需要额外加工转接板，安装时仅需通过内六角螺栓即可完成固定，安装边界的公差控制在±0.1mm范围内，能够满足多数自动化设备的装配精度要求。设计思路上，该构件没有采用常规的拼接式结构，而是选择一体化成型的结构逻辑，将上部的斜向支撑块与下部的多边形基座做了平滑过渡处理，过渡区域做了R角强化，避免直角连接处的应力断裂风险，同时整体的外表面没有多余的凸起结构，所有棱边都做了小倒角处理，既能够避免安装调试过程中划伤操作人员，也能减少设备运行过程中积尘的死角，日常清洁维护更加方便。外形尺寸方面，上部斜块的倾斜角度为45度，

　　镂空三角孔的边长为整体上部块体宽度的三分之一，既保证了镂空区域的可用空间，也不会削弱上部块体的结构强度，下部基座的外接圆直径比上部块体的最大宽度多出40%，能够保证构件安装后的稳定性，即使在设备运行产生小幅振动的工况下，也不会出现倾覆的问题。在实际选型应用中，这类构件可以根据使用场景的承载需求选择不同的加工材质，承载要求在50kg以内的场景可以采用ABS工程塑料3D打印制作，承载要求在200kg以内的场景可以采用铝合金压铸成型，承载要求更高的场景则可以采用45号钢铣削加工后做表面喷塑处理，不同材质加工时的三维模型公差基准保持一致，不需要重新调整安装孔位的坐标参数，能够直接对接生产加工环节。不同于常规的标准结构件，

　　该构件的几何造型兼具实用性与规整性，在一些对设备外观有一定要求的自动化生产线、实验室测试工装、工业展示展品的支撑结构中，能够替代多根型材拼接的支撑结构，减少装配零件的数量，降低整体装配的工时消耗，同时一体化的结构也避免了拼接结构容易出现的连接松动问题，长期使用的维护成本更低。在建模过程中，该构件的所有特征都采用参数化设计逻辑，各个块体的尺寸、镂空孔的大小、基座的安装孔位间距都可以根据实际使用需求做快速调整，不需要重新绘制整体轮廓，调整参数后即可直接导出工程图纸用于加工，能够大幅缩短非标结构件的设计周期，适配不同设备的定制化安装需求。
