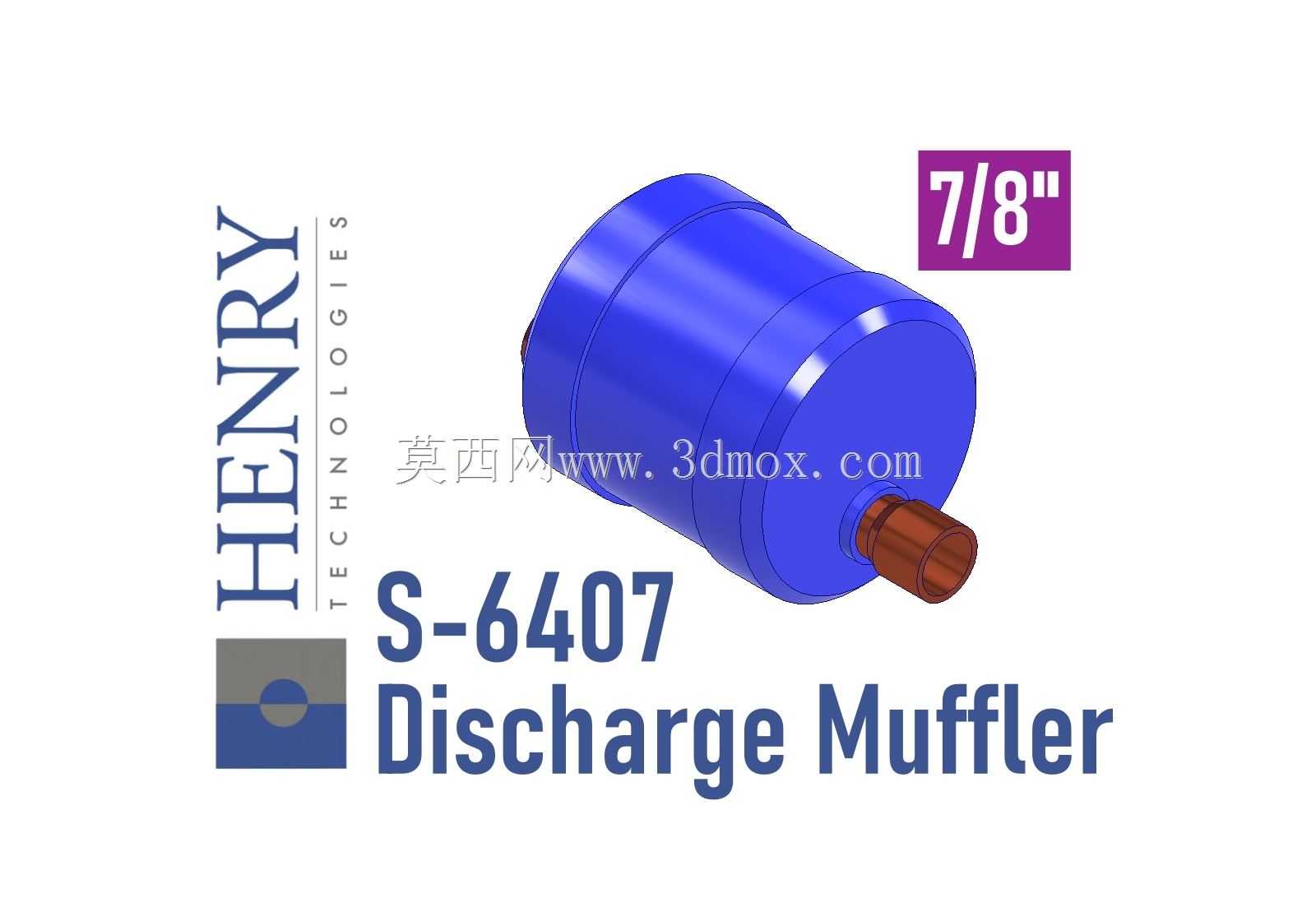

亨利S-6407排气消声器结构设计

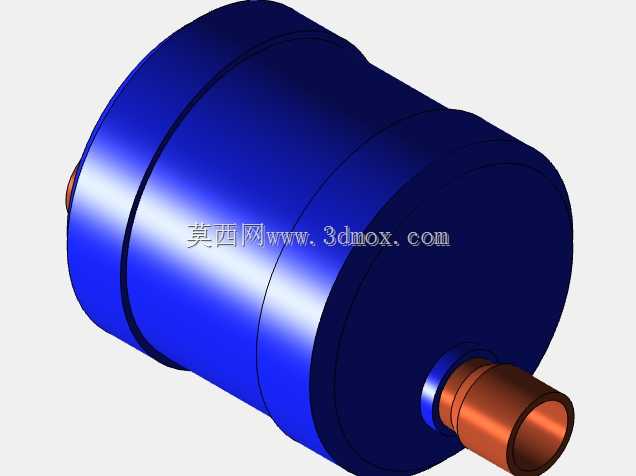

　　在暖通空调、压缩空气系统以及各类需要气动排气的工业场景中，排气消声器是不可或缺的管路末端元件，其核心作用是在保障气流通畅排出的前提下，大幅削弱高压气体快速释放时产生的气动噪声，避免作业场所出现超标噪声污染，同时减少高压气流直排带来的扰动影响。这款7/8英寸接口规格的排气消声器，在结构设计上充分考虑了现场安装与实际使用的各类需求，整体采用圆柱型主体结构，主体外壳做了等径圆柱设计，外壳壁厚均匀，既能够承受排气过程中产生的瞬时压力冲击，也能为内部消音结构提供稳定的支撑防护。接口端采用外螺纹连接形式，螺纹规格匹配行业通用的7/8英寸管路标准，安装时无需额外加工转换接头，直接与对应规格的排气阀、电磁阀或者管路末端对接即可，

　　螺纹段长度经过合理设计，既能够保证连接后的密封可靠性，也不会因为螺纹过长导致安装后突出过多占用额外安装空间。从设计思路来看，这款消声器没有采用过于复杂的多级扩容结构，而是针对中小流量排气场景的噪声特性做了优化，主体内部的消音腔体容积经过测算，能够让进入消声器的高压气流在腔体内完成第一次扩容减速，降低气流的喷射速度，气流在腔体内折返过程中，通过与腔体内壁的摩擦以及多孔消音材料的阻尼作用，将气流的动能逐步耗散，最终从另一端的排气端平缓排出，避免高速气流直接冲击外部空气产生尖锐的喷射噪声。外形尺寸方面，整体圆柱主体的直径与长度比例控制在合理区间，不会因为体积过大影响周边管路的布置，也不会因为容积过小导致消音效果不足或者排气阻力过大，

　　安装边界上需要注意，安装时需要在接口螺纹处缠绕合适的密封材料，保证螺纹连接的密封性，避免出现漏气问题，同时安装位置需要预留足够的扳手操作空间，方便后期维护拆卸，消声器的排气端需要保持通畅，不能被其他设备或者杂物遮挡，否则会增加排气背压，影响上游设备的正常排气动作。在实际应用中，这类消声器常被安装在空调系统的排气阀末端、小型空压机的排气口、气动控制回路的泄压阀出口位置，相比大流量工业消声器，这款产品的尺寸更紧凑，适配的管路接口覆盖暖通空调领域常用的中小管径规格，安装后不会改变原有管路的整体布局走向。在三维建模过程中，这类零件的建模需要重点关注螺纹接口的尺寸精度，以及主体圆柱与两端接口的同轴度要求，如果同轴度出现偏差，

　　安装时会出现螺纹拧入不顺、甚至密封失效的问题，同时主体外壳的圆角过渡也需要符合实际加工工艺，避免出现尖锐棱角，既不符合零件加工的工艺要求，也容易在安装过程中划伤操作人员。从功能特性上看，这款消声器在保证消音效果的同时，尽可能降低了自身的排气阻力，不会因为加装消声器导致上游设备的排气背压过高，影响阀门或者设备的正常动作响应速度，外壳采用的硬质材料能够适应常规工业环境下的温度、湿度变化，不会因为长期接触压缩空气中的少量冷凝水出现过早锈蚀损坏的问题，整体结构没有易损的活动部件，日常使用过程中基本不需要额外维护，只需要定期检查排气端是否有杂物堵塞即可。在设备选型过程中，选用这类消声器首先需要确认接口螺纹规格与现有管路匹配，其次要根据上游设备的排气流量选择对应容积的消声器，避免出现小规格消声器用在大流量排气场景下，导致消音效果差、排气阻力超标的问题，同时还要确认安装位置的空间是否满足消声器的外形尺寸要求，避免安装后与周边其他零部件产生干涉。
