20安培堆叠式电气接线端子结构设计

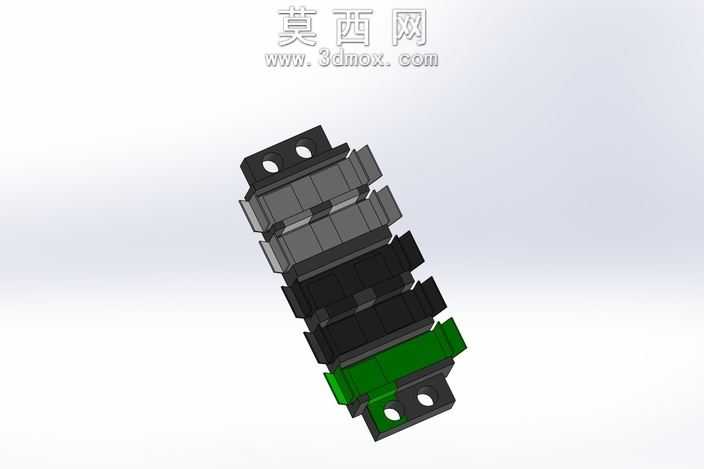

本作品为20安培规格的堆叠式电气接线端子三维模型，采用SolidWorks完成全参数化建模设计，建模过程严格遵循电气连接件的行业尺寸规范，对端子的每一处结构细节都进行了精准还原。模型整体采用模块化堆叠设计思路，单组端子单元可根据实际接线需求进行多组拼接组合，能够灵活适配不同回路数量的电气接线场景，有效提升电气柜内部布线的规整度与空间利用率。建模阶段首先完成单个端子基座的主体轮廓绘制，通过拉伸、切除等基础特征构建基座的安装固定结构，基座两端设计有带安装孔的固定耳，可通过螺丝将整组端子牢固固定在电气安装轨或安装面板上，安装孔的尺寸与位置均匹配通用电气安装标准，确保实际安装时的兼容性。端子的导电连接部位做了精细化结构设计，压线区域的卡槽结构经过反复调整，能够保证导线接入后被可靠压紧，避免出现松脱、接触不良等电气故障，同时相邻端子单元之间设计有对应的卡扣拼接结构，拼接后整体结构稳固，不会出现错位、松脱的情况。材质渲染方面，端子的绝缘基座部分采用哑光黑色工程塑料材质，调整材质的粗糙度参数模拟真实PA66绝缘塑料的磨砂质感，最外侧的端板部分采用绿色工程塑料材质，通过色彩区分端子组的首尾端，方便实际布线时的回路识别，导电连接部分则赋予金属材质，调整反射参数模拟铜质镀镍导电件的金属光泽，让模型的视觉呈现更贴近真实产品的外观效果。模型的每一处倒角、拔模斜度都按照实际注塑生产的工艺要求进行设计，确保模型不仅可用于电气布线的方案模拟、教学演示，也可作为产品开模前的结构验证参考，整体结构紧凑合理，兼顾了接线操作的便利性与电气连接的安全可靠性，能够满足20安培额定电流下的长期稳定接线需求。
