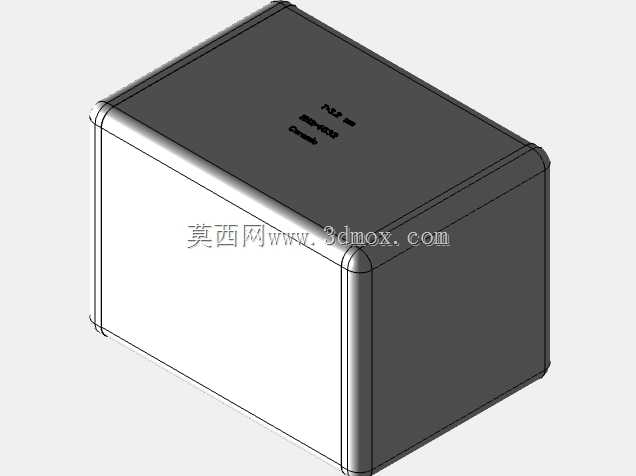

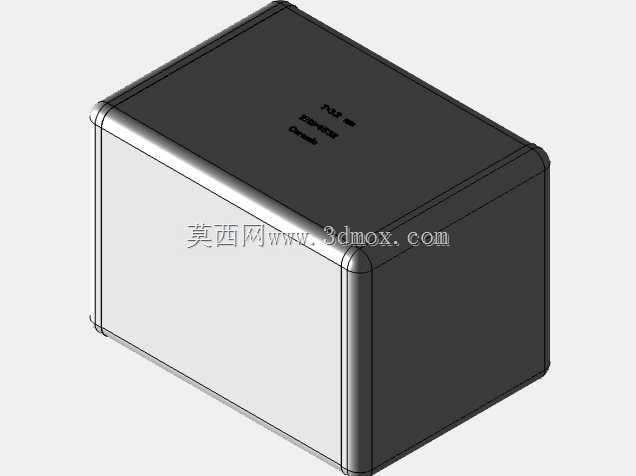

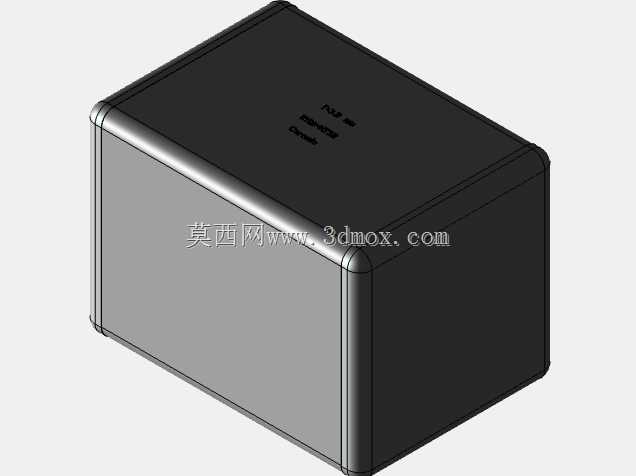

1812封装陶瓷电容实体三维结构

　　做电子设备结构设计这么多年，贴片电容的选型和装配校核永远是PCB布局阶段绕不开的细节，尤其是1812这类大尺寸封装的陶瓷电容，很多新手建模时容易忽略实际外形公差和安装边界，导致后期SMT贴片出现干涉、立碑甚至焊接失效的问题。这个模型还原的是常规1812封装多层陶瓷电容器的实体结构，先从实际应用场景说，这类电容常用在开关电源输入输出滤波、大功率负载的退耦、工业控制板的浪涌吸收回路里，相比0805、0603这类小封装，1812的容值可以做到更高，耐压等级也能覆盖常用的50V、100V档位，在交流稳压设备的控制板、工业电源模块里用得非常多，很多时候布局时如果没留够安装间隙，电容本体和周边的接插件、功率器件散热片容易出现安全距离不足的问题。

　　从设计思路上看，这个模型没有做过度简化，把陶瓷电容本体的塑封边角圆角、端电极的金属层厚度都做了还原，不是那种拉个长方体就凑数的简易模型。实际做PCB装配干涉检查的时候，最容易出问题的就是端电极的爬锡高度和本体的公差带，1812封装的标称长度是4.5mm，宽度是3.2mm，本体厚度根据耐压和容值不同一般在1.5mm到2.0mm区间，这个模型的外形尺寸严格对标行业通用的封装规范，端电极的宽度留了0.5mm的标准尺寸，刚好对应焊盘的设计宽度，做DFM检查的时候可以直接导入PCB装配文件，和周边的变压器、接插件、功率MOS管做静态干涉校核，不用再反复调整封装库的尺寸参数。

　　再说到实际用途，很多结构工程师做整机内部布局的时候，经常只关注接插件、散热片这类大尺寸器件的位置，忽略贴片电容这类小元件的高度，尤其是1812封装的电容如果放在PCB板边靠近外壳导流槽的位置，本体厚度如果没算准，装配外壳的时候容易压到电容本体，导致陶瓷介质开裂，后期出现容值漂移甚至短路的问题。这个模型把本体的圆角细节都做了出来，实际做热仿真的时候，也能更准确还原电容本体和周边空气的接触面积，毕竟陶瓷材料的导热系数和PCB基材、端电极的金属材料差异很大，简化的长方体模型会让热仿真的结果出现偏差，尤其是在大功率电源板上，电容长期工作在高温环境下，寿命和本体的工作温度直接相关，准确的外形模型能让热仿真的参考价值更高。

　　从安装边界的角度说，这个模型的端电极位置严格按照JEDEC的封装标准设置，做焊盘设计的时候，可以直接参考模型的电极位置来调整钢网开口尺寸，避免因为焊盘设计不对称导致回流焊时出现立碑缺陷。很多新手设计1812电容的焊盘时，习惯照搬小封装电容的焊盘比例，导致焊盘间距过大或者过小，焊接时的表面张力不平衡，把电容拉歪。用这个三维模型做虚拟装配的时候，可以直接模拟焊锡熔化后的张力偏移量，提前把焊盘的位置和尺寸调整到合理区间，减少后期打样的试错成本。另外在做整机的安规距离校核时，电容本体到周边高压走线的距离、到金属外壳的电气间隙，都可以通过这个模型直接测量，不用再对着二维封装库估算尺寸，毕竟二维封装只画了投影轮廓，体现不出本体的厚度和边角的圆弧，测量出来的间隙值会有误差，尤其是在做高压交流稳压设备的安规认证时，电气间隙的数值必须精准，差0.5mm可能就过不了耐压测试。

　　还有个容易被忽略的点，陶瓷电容的本体是脆性材料，在做整机的振动仿真时，如果电容旁边有比较高的接插件或者结构件，振动过程中如果器件之间有碰撞，很容易把电容本体磕裂。这个模型的实体结构可以导入振动仿真的装配体里，设置好材料属性之后，就能模拟不同振动频率下电容和周边器件的相对位移，提前发现潜在的碰撞风险，不用等样机做振动测试的时候才发现问题，再返工调整布局。平时做设计的时候，很多人觉得这类通用元件随便找个简化模型就行，真到了量产阶段才发现，很多小问题都是因为前期模型不准确导致的，小到焊接不良，大到整机安规不过关，反而浪费更多的时间和成本。
