ST-LINK V2编程器收纳适配结构设计

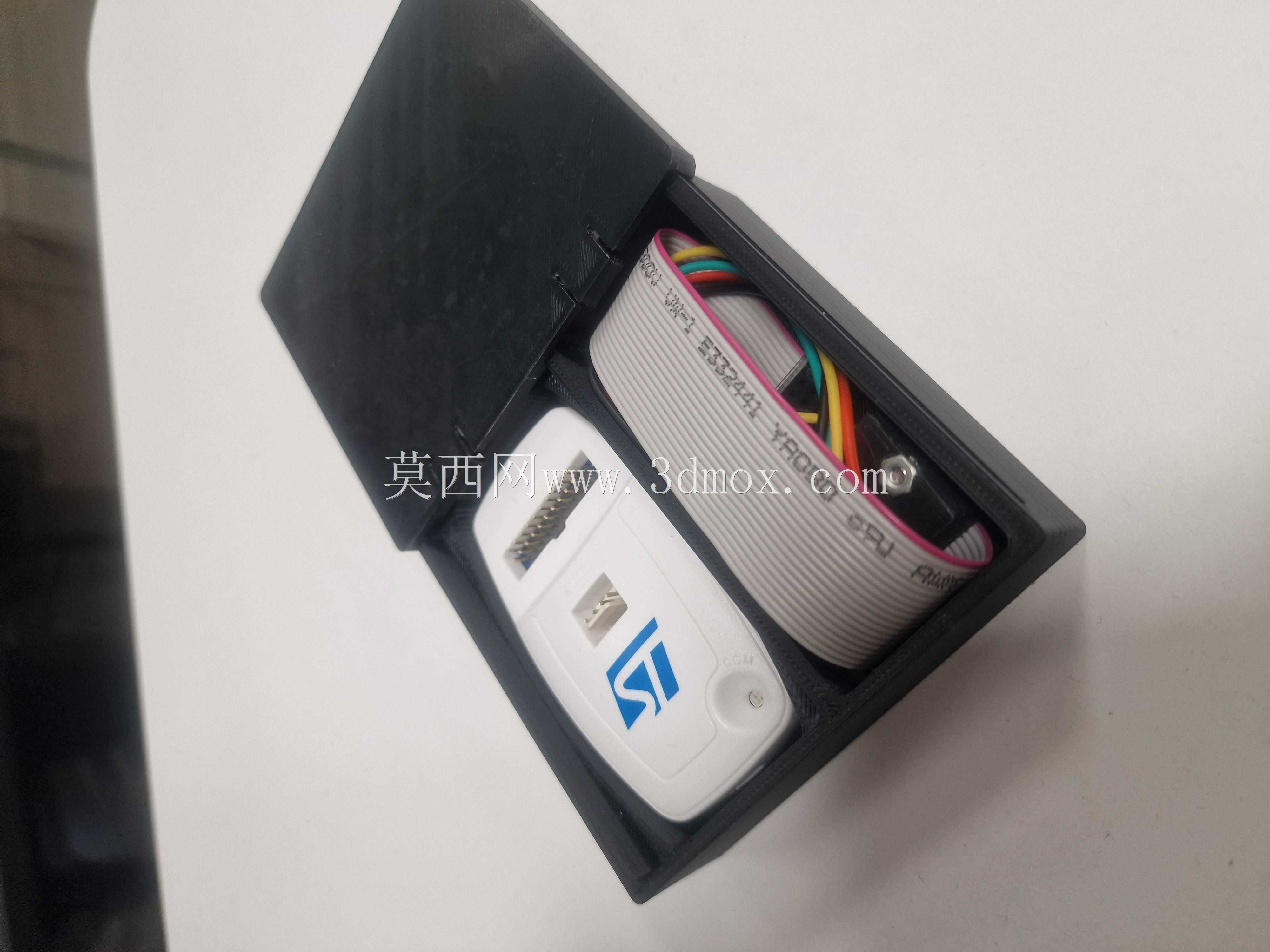

　　在嵌入式开发与电子调试的日常作业场景中，编程调试工具的收纳与防护一直是一线工程师容易忽略却直接影响作业效率的细节，ST-LINK V2作为STM32系列芯片开发最常用的调试编程工具，日常使用中常出现线缆缠绕、接口磕碰、收纳混乱的问题，本次设计的适配结构正是针对这类实际痛点完成的实用化结构方案。从实际使用场景出发，该结构首先要满足编程器本体与配套排线的一体化收纳需求，日常携带时无需额外准备收纳包，将编程器与排线规整放置在对应槽位后，即可避免排线拉扯导致的接口脱焊、外壳刮花等常见损耗，在实验室桌面摆放、外出现场调试、产线程序烧录等不同场景下，都能快速取出设备投入使用，无需花费时间整理缠绕的排线。

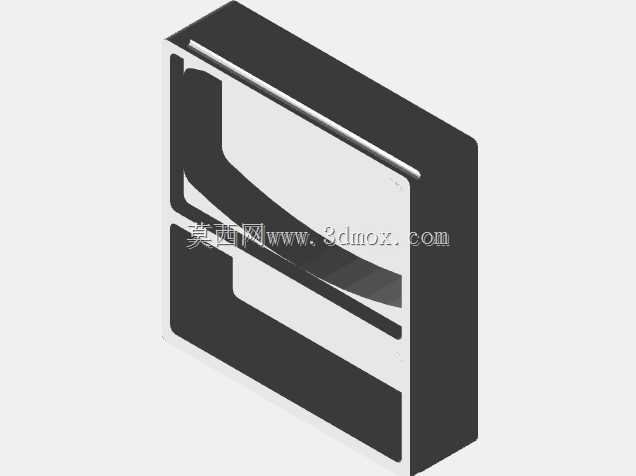

　　结构设计上完全贴合ST-LINK V2的实际外形轮廓，本体容纳槽的尺寸按照编程器外壳的最大外轮廓做了0.2mm的适配余量，既保证取放顺畅无卡滞，又不会因为间隙过大导致设备在槽内晃动磕碰，排线容纳区域做了弧形过渡导向，排线按照自然卷曲半径放置时不会出现硬折，避免排线内部线芯因为长期弯折出现断裂，延长排线使用寿命。安装边界方面，整个收纳结构的外形尺寸控制在常规工具盒的容纳范围内，可直接放入标准尺寸的电工工具包隔层，不需要额外占用特殊收纳空间，槽位边缘做了1.5mm的圆角处理，取放设备时不会刮手，也不会因为锐边磨损编程器的塑料外壳。从功能特性来看，该结构除了基础的收纳防护作用，还兼顾了桌面使用时的临时固定功能，

　　将编程器放置在槽位内连接电脑使用时，结构本身的自重可以避免编程器因为排线拉扯从桌面滑落，减少接口因为外力拉扯出现损坏的概率。设计过程中没有做多余的装饰性结构，所有结构特征都围绕实际使用需求设置，壁厚按照3D打印的常规工艺要求设置为2mm，既保证结构强度足够，不会因为轻微摔落出现开裂，又不会因为壁厚过大导致打印耗材浪费、打印时间过长，槽位内部的加强筋做了隐藏式处理，不会突出到容纳空间内影响设备放置。在实际工程应用中，这类适配结构虽然不属于核心生产设备，但能有效减少调试工具的损耗，降低工具更换成本，同时规整的收纳方式也能提升现场调试的作业效率，避免因为找设备、整理排线浪费不必要的作业时间，对于经常需要外出进行设备调试、

　　现场程序升级的工程师来说，这类小型实用结构的实用性远高于很多花哨的功能性设计。结构的尺寸链设计完全围绕实物测绘数据完成，编程器的USB接口位置、排线接口位置都做了对应的避让设计，即使不将编程器从收纳结构中取出，也可以直接连接USB线与排线完成烧录作业，满足临时快速调试的使用需求，不需要反复取放设备。
