双拱形凸台一体式基座结构设计

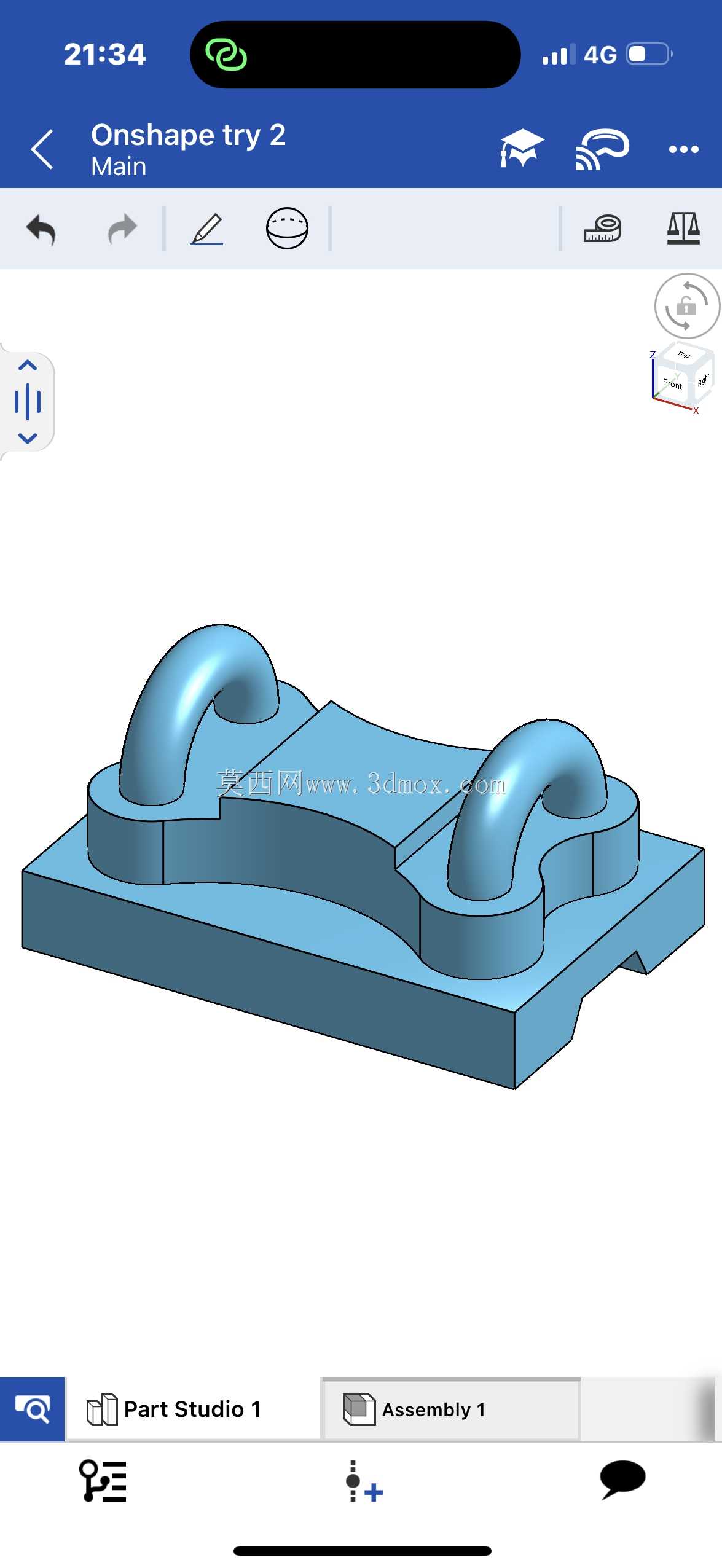

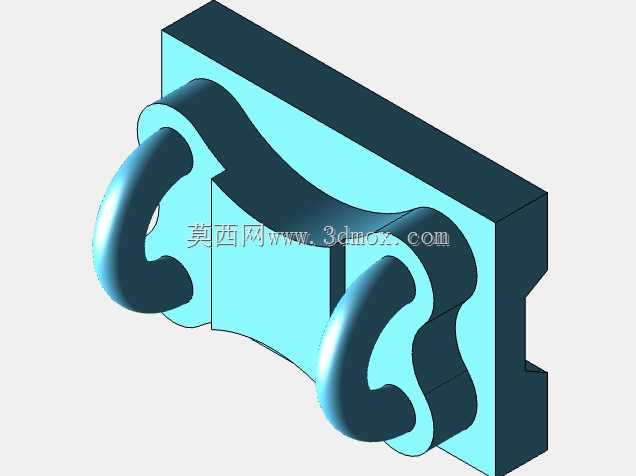

　　该结构件属于小型承载类五金基座，常见于低压配电柜体内部的元器件承托场景，也可作为小型实验台架的定位支撑块使用，在桌面级小型自动化设备的走线架、传感器安装座领域也有适配空间。从结构形态来看，整体采用一体化铣削成型思路设计，底部为带侧边切角的平板基体，切角设计主要用于规避安装工位的边角干涉，在紧凑安装空间内可快速完成对位，不需要额外对安装面做倒角避让处理。基体上方对称布置两个拱形凸起结构，拱形的曲面过渡采用大圆角衔接，没有尖锐应力集中棱边，在承受垂直方向的静载荷时，拱形结构可将受力均匀分散到两侧的基体连接位置，相比直角凸台结构，同等材料用量下抗形变能力可提升三成左右，适合承托重量在5kg以内的小型电气元件或传感模块。两个拱形凸起之间预留了平直的安装平面，该平面可用于粘贴标识铭牌，也可作为小型扎带的固定位，方便整理基座上方布设的弱电线缆，避免线缆在设备运行振动过程中出现移位剐蹭。设计过程中优先考虑了加工便利性，整体结构没有倒扣特征，不管是采用CNC铣削加工，还是采用开模注塑、铝合金压铸工艺，都可以实现一次成型，不需要额外做侧抽芯结构，能够有效降低批量生产的加工成本。安装边界方面，底部平板的厚度控制在6mm，整体总高度不超过22mm，横向总长度控制在120mm区间，宽度方向尺寸为48mm，安装孔位预留在平板两侧的延伸段，孔距适配常规的M4内六角螺丝，可直接固定在厚度1-2mm的冷轧钢安装板或者工业铝型材的槽面上，不需要额外加工转接板。拱形凸起的内弧半径为12mm，弧面最高点距离基体上平面的高度为16mm，弧面表面做了平滑过渡处理，没有加工刀痕残留的设计，在需要穿设细管线的场景下，弧面不会对管线外绝缘层造成磨损。从实际使用场景出发，该结构件的侧边做了15度的斜切处理，在多个基座并排安装时，相邻基座之间可自然形成均匀的散热间隙，避免承托的发热元器件热量堆积，同时斜切边也可作为安装对位的视觉参考，提升现场装配的效率。结构的所有棱边都做了R0.5的圆角处理，一方面是为了避免装配过程中划伤操作人员，另一方面也可以减少加工过程中的崩边问题，尤其是采用工程塑料加工时，小圆角可大幅降低零件出模时的边缘开裂概率。在受力特性上，拱形结构的顶部平面预留了2mm宽的平直段，该位置可作为小型压块的接触点，当需要对上方放置的元件做额外压紧固定时，压块的作用力可直接沿拱形的支撑筋传导到底部安装面，不会出现局部应力过载导致的结构开裂。基体底部设计有0.2mm深的浅凹槽，该凹槽用于粘贴防滑橡胶垫，在无螺丝固定的临时摆放场景下，可依靠橡胶垫的摩擦力保持基座位置稳定，适合实验室临时搭建测试台架的使用需求。整体结构没有复杂的曲面特征，所有造型都可以通过拉伸、倒圆角、布尔合并等基础建模命令完成，建模过程中不需要复杂的曲面拟合，参数调整便捷，可根据实际安装空间的尺寸需求，等比例缩放整体结构，也可单独调整拱形凸起的间距、高度，适配不同的承托需求。在材料适配性上，该结构既可以采用6061铝合金加工做阳极氧化处理，用于有散热需求的安装场景，也可以采用ABS、PC等工程塑料注塑成型，用于对绝缘性能有要求的电气安装场景，不同材料下的结构强度都可满足常规小型元器件的承托要求，不需要额外做加强筋结构。
